タンガロイ

旋削加工用交換式ヘッド対応防振バー

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログ

評価 0.0 0件のレビュー（商品レビューの投稿ができます）

通常価格(税別): 110,560円～ 2,454,230円

税込価格: 121,616円～ 2,699,653円

【特長】・旋削加工用交換式ヘッド対応防振バーです・内部給油対応できる

種類：

シャンク

(i)ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

型番

未確定14件の候補があります。

My部品表保存
比較

数量：
価格を確認

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

工具本体に内蔵された独自の振動抑制機構により、深穴ボーリング加工におけるびびり発生を抑制!!

振動抑制のメカニズム

BoreMeister （ボアマイスター）は、長い突出しでの深穴加工において、切削抵抗により振動が発生すると、工具本体に内蔵された振動抑制機構が、工具の動きに対して振動を打ち消します。

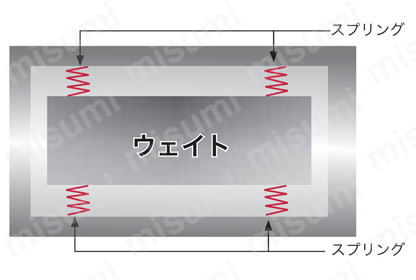

抑制機構は、ウェイトとそれを支えるバネで構成されています。
加工中の振動が抑制機構によって打ち消され、加工中の異音やワークのびびり面が抑制されます。

抑制機構のコンセプト

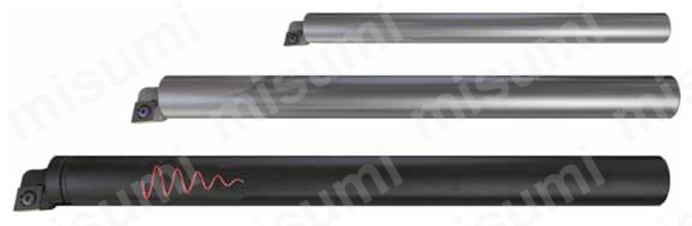

抑制機構による工具振動抑制の効果

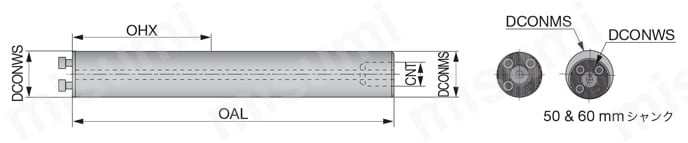

外形図

使用方法・事例

一般的な使用における推奨

1. 機械への取り付け

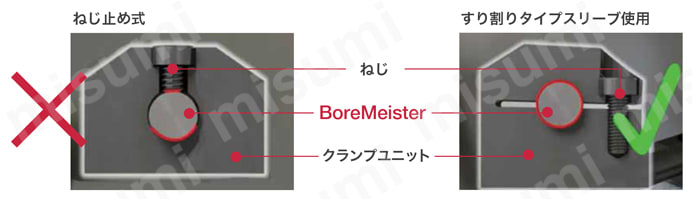

BoreMeister の振動抑制効果を最大限に引き出すためには、クランプの安定性が非常に重要です。円筒形のボーリングバーを取り付ける際は、接触面積を最大にするために、工具シャンクを覆うすり割りタイプスリーブの使用を推奨します。従来のねじ止め式は、工具に損傷を与え、振動抑制効果が低減する可能性があります。

クランプ方式

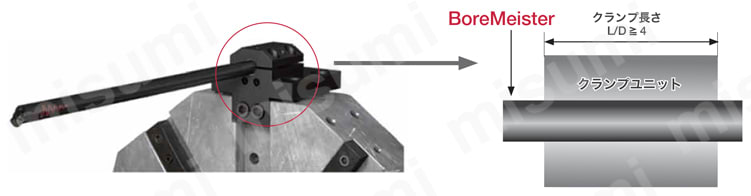

BoreMeister のクランプ長さは、L/D ≧ 4 に設定してください。

2. 芯高調整

BoreMeister による正しい寸法公差と優れた加工面を得るためには、正確な芯高調整が必要です。BoreMeister のシャンクは円筒形の為、シャンク部にコッタが有りません。芯高調整の一つの方法として、セレーション付きの接合部上でボーリングヘッドを少しずつスライドさせながら、ダイヤルゲージ等を使って、工具の中心高さを適切に調整してください。

選定サポート情報

工具ラインナップ

防振バー

		φ16	φ20	φ25	φ32	φ40	φ50	φ60
		防振バーシャンク径（mm）
L/D	7	○	○	○	○	○	○	○
	10	●	●	○	○	○	○	○
	12	-	-	●	●	●	△	△
	14	-	-	●	●	●	△	△

● : 新製品
(超硬シャンク)
○ : 鋼シャンク
● : 超硬シャンク
△ : 特殊品

ボーリングヘッド

	シャンク径（mm）
インサート形状	φ16	φ20	φ25	φ32	φ40, φ50, φ60
CCMT	○	○	○	○	△
DCMT	○	○	○	○	△
VCMT		○	○	△	△
DNMG				△	△
VNMG					△

○ : 標準品
△ : 特殊品

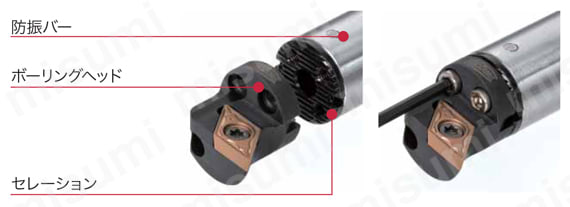

BoreMeister は、防振バーと交換式のボーリングヘッドを組み合わせて使用する工具で、接合部には、取り付け精度を高めるためのセレーションが施されています。各パーツをねじで接続し、様々な加工形態に対応する多種多様なヘッドを取り付けることができます。

ボーリングバー選択ガイド

L/D ≧ 5 の長い突出しの加工には、防振バーの使用が効果的です。

シャンク長さと工具径の比（L/D）に応じた工具選択

鋼シャンク	つっぱり一番	超硬シャンク	BoreMeister
L/D ≦3	L/D ≦4	L/D ≦ 5	L/D ≦ 10

部品

形番	締付けねじ	スパナ
D16-L..., G16-L...	SRM3X10DIN912	HW 2.5
D20-L..., G20-L...	SR55-2M3.5X10	HW 2.5
D25-L..., G25-L...	SR M4X12DIN912	HW 3.0
D32-L..., G32-L...	SR M5X12 DIN912	HW4.0
D40-L..., G40-L..., D50-L..., D60-L...	SRM6X16DIN912-12.9	HW 5.0

型番リスト

表示件数:

型番	全長	取付け部径	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

D16-L156-7D-C	156.3	16	1個	110,560円( 121,616円 )	1日目
D20-L200-7D-C	200.3	20	1個	113,630円( 124,993円 )	1日目
D25-L255-7D-C	257.5	25	1個	113,630円( 124,993円 )	1日目
D25-L330-10D-C	332.5	25	1個	247,320円( 272,052円 )	1日目
D32-L320-7D-C	323	32	1個	125,150円( 137,665円 )	1日目
D32-L416-10D-C	419	32	1個	272,450円( 299,695円 )	1日目
G16-L204-10D-E	204.3	16	1個	241,040円( 265,144円 )	1日目
G20-L260-10D-E	260.3	20	1個	247,320円( 272,052円 )	1日目
G25-L380-12D-E	380	25	1個	1,283,460円( 1,411,806円 )	1日目
G25-L430-14D-E	430	25	1個	1,808,780円( 1,989,658円 )	1日目
G32-L480-12D-E	480	32	1個	1,513,810円( 1,665,191円 )	1日目
G32-L544-14D-E	544	32	1個	2,116,180円( 2,327,798円 )	1日目
G40-L608-12D-E	608	40	1個	1,762,380円( 1,938,618円 )	1日目
G40-L688-14D-E	688	40	1個	2,454,230円( 2,699,653円 )	1日目
