ナベヤ

トグルサイドクランプ521

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログ

評価 0.0 0件のレビュー（商品レビューの投稿ができます）

通常価格(税別): 7,544円～ 10,180円

税込価格: 8,298円～ 11,198円

ワンタッチクランプでクランプ時間短縮。段取り改善に最適です。

詳細情報を確認する

種類：

トグルクランプ・用品
本体材質：

一般鋼・鋳鉄
トグルクランプユニット/オプション：

ユニット
トグルクランプ方向：

側面
装着方法：

フランジベース
材質詳細：

SM490
表面処理：

亜鉛メッキ
付属品：

クランピングスクリュー

型番

未確定5件の候補があります。

My部品表保存
比較

数量：
価格を確認

商品情報
型番リスト
詳細情報
カタログ

商品情報

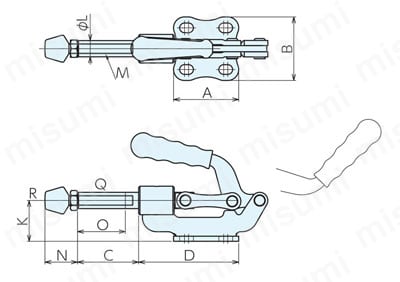

外形図

521-3

521-4

521-5

使用方法・使用事例

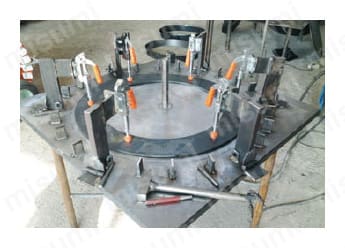

使用事例

型番リスト

表示件数:

型番	A(mm)	B(mm)	K(mm)	L(mm)	N(mm)	締付力(kN)	全長 X 全高(mm)	保持力(N)	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

521-3-12	56	56	32	12	24～58	2.5	154×88	2960	1個	7,544円( 8,298円 )	3日目
521-3-14	56	56	32	14	24～58	2.5	154×88	3200	1個	7,544円( 8,298円 )	3日目
521-4-16	64	62	40	16	32～81	4.5	186×107	6650	1個	8,317円( 9,149円 )	3日目
521-4-18	64	62	40	18	32～81	4.5	186×107	7200	1個	8,590円( 9,449円 )	3日目
521-5	100	79	47	20	39～94	7.5	234×125	15000	1個	10,180円( 11,198円 )	3日目

詳細情報

基本情報

基本情報

ワンタッチクランプでクランプ時間短縮。段取り改善に最適です。

カタログ

商品TOP

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
