Q-ロックエレメント/ピン（空圧式複動）

Q-ロックエレメント/ピン（空圧式複動）

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
64,175円 ～ 92,650円
税込価格
70,593円 ～ 101,915円

【特長】・空圧対応の位置決めユニット、ジグ段取り時間の短縮に・複動（エアーでク...

詳細情報を確認する

型番

未確定9件の候補があります。

Loading...

商品情報

製品特長・仕様

性能・試験情報

仕様

駆動方式クランプ空圧
アンクランプ
No.QLA19DQLA26DQLA32D
クランプ力（kN）（0.5MPa時）11.52.4
リフトアップ力（kN）（0.5MPa時）0.280.360.62
クランプストローク（mm）44.55
リフトアップ量（mm）1
シリンダ容積（cm3）クランプ側2.63.656.2
アンクランプ側2.73.856.76
最高使用圧力（MPa）1
最低使用圧力（MPa）0.4
保証耐圧力（MPa）1.5
推奨エアーブロー圧（MPa）0.5
使用流体ドライエア
使用周囲温度（℃）0～+65
重量（kg）0.230.30.63

構造図

Q-ロックエレメント/ピン（空圧式複動） 関連画像1

クランプ

Q-ロックエレメント/ピン（空圧式複動） 関連画像2

アンクランプ・リフトアップ

Q-ロックエレメント/ピン（空圧式複動） 関連画像3

分離

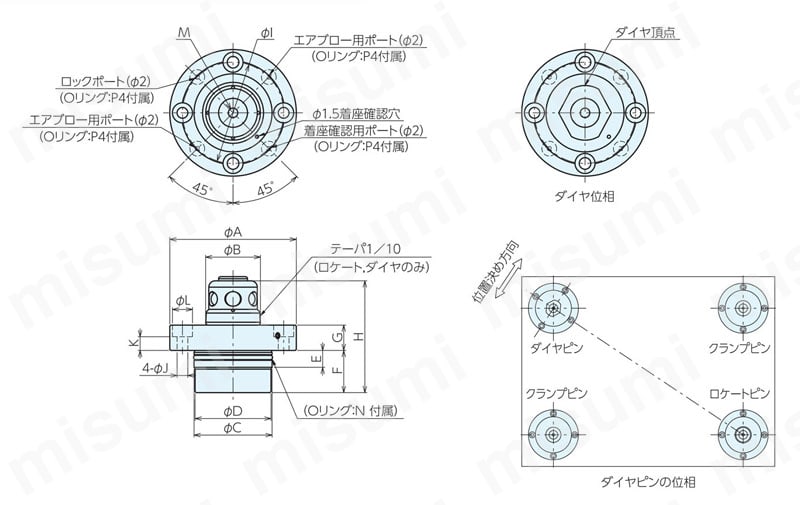

外形図

Q-ロックエレメント/ピン（空圧式複動） 外形図

使用方法・使用事例

使用事例

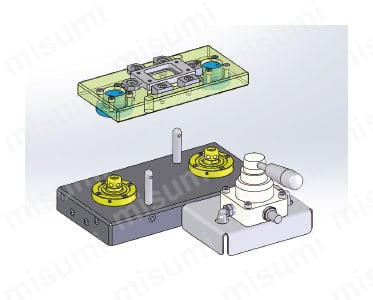

Q-ロックエレメント/ピン（空圧式複動） 使用例

小物ワークを取付けた交換治具をバルブ操作でクランプ・アンクランプ
