YAGレーザ集光レンズ　NYシリーズ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

シグマ光機

シグマ光機

YAGレーザ集光レンズ　NYシリーズ

  • 数量スライド割引
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
78,400円 ～ 95,000円
税込価格
86,240円 ～ 104,500円

【特長】・レンズを接着剤で貼り合わせていないエアーギャップタイプのアクロマティ...

詳細情報を確認する

型番

未確定8件の候補があります。 型番リストから選択するか、仕様を選択し型番を確定してください。

Loading...

商品情報を表示

絞り込み条件：11 項目の仕様が未選択です

すべて解除

型番リスト

表示件数:
  1. 1
型番
外径(φmm)
長さ(mm)
レンズ径（φmm）
焦点距離(mm)
WD
有効径(φmm)
取付ネジ
NA
固定用ネジ
ネジ長さ
アズワン型番
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
  • 注文停止中

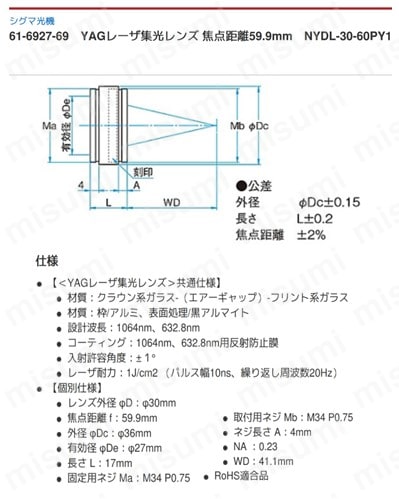

NYDL-30-60PY1

36
17
30
59.9
41.1mm
27
M34 P0.75
0.23
M34 P0.75
4mm
61-6927-69

1個

78,400円( 86,240円 )

-

  • 注文停止中

NYDL-30-80PY1

36
15
30
79.9
67.6mm
27
M34 P0.75
0.17
M34 P0.75
4mm
61-6927-70

1個

78,400円( 86,240円 )

-

  • 注文停止中

NYDL-30-100PY1

36
14
30
100.1
88.4mm
27
M34 P0.75
0.14
M34 P0.75
4mm
61-6927-71

1個

78,400円( 86,240円 )

-

  • 注文停止中

NYDL-30-150PY1

36
12
30
149.3
140mm
27
M34 P0.75
0.09
M34 P0.75
4mm
61-6927-72

1個

78,400円( 86,240円 )

-

  • 注文停止中

NYTL-25-20PY1

32
22
25
20
9mm
20
M22 P0.75
0.5
M29 P0.75
6mm
61-6927-65

1個

95,000円( 104,500円 )

-

  • 注文停止中

NYTL-30-30PY1

36
22
30
30
19.1mm
27
M28 P0.75
0.45
M34 P0.75
6.5mm
61-6927-66

1個

95,000円( 104,500円 )

-

  • 注文停止中

NYTL-30-40PY1

36
19
30
40
30.9mm
26.5
M28 P0.75
0.33
M34 P0.75
4mm
61-6927-67

1個

95,000円( 104,500円 )

-

  • 注文停止中

NYTL-30-50PY1

36
19
30
50
41.4mm
25.5
M28 P0.75
0.25
M34 P0.75
3.5mm
61-6927-68

1個

95,000円( 104,500円 )

-

  1. 1

Loading...

詳細情報

基本情報

【特長】
・レンズを接着剤で貼り合わせていないエアーギャップタイプのアクロマティック集光レンズです。
・同軸落射観察系を内蔵した532nm高出力レーザ加工機の集光レンズとして使用されています。
・レンズ設計による最適化で、532nmを中心に広い波長域で色収差が補正されています。
・焦点距離60mm以上のレンズでは、レーザコリメート光をほぼ回折限界のスポット径に絞り込むことができます。
・レンズに反射防止膜コートが施してあるので、反射による光量の損失が小さく、効率良くビーム集光ができます。
・レーザ加工による飛まつからレンズを保護するため、別売の保護ガラスが装着できます。
・集光レンズを固定するための専用レンズホルダー(LHF-M34-30)をご用意しています。
・※集光レンズは無限遠にある物体を焦点に結像させる場合、または、点光源を平行光にする場合にご使用ください。
・※近距離の結像などに使用した場合、十分な光学性能が得られません。
・※集光レンズには光を入れる向きがあります。
・※必ず上側(鏡筒側面の刻印を正立に見て)から平行光を入射させてください。
・※逆にすると色収差や球面収差が大きくなり、集光スポットが大きくなったり、像がボケて見えることがあります。
・※指定波長域以外で使用した場合、色収差が大きくなり、透過率も悪くなる可能性があります。
・※高出力レーザで使用する場合や熱が出る光源の近くで使用する場合、集光レンズが高温になり、集光レンズの焦点距離が変化する可能性があります。
・※長時間照射する場合は、放熱対策が必要になります。
・※集光スポット径を小さくしたい場合は、入射ビーム径(1/e^2)が集光レンズの有効径の約半分になる大きさまで広げてご使用ください。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
