マグネスケール

マグネスケール

USBデジタルゲージ DS800Sシリーズ

USBデジタルゲージ DS800Sシリーズ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • SALE 2025/07/14まで
  • 数量スライド割引
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
61,974円 ～ 73,268円  特別価格
税込価格
68,171円 ～ 80,595円  特別価格

【特長】・マグネスケールの高精度・耐久性はそのままに、トレーサブルなデジタルゲ...

詳細情報を確認する

  • 商品タイプ：
    測定子
  • ケーブル長さ(m)：
    ゲージ/インターポレーションBOX間：2、インターポレーションBOX/USB間：0.5
  • 原点位置：
    スピンドル移動1mm±0.5mm
  • 保護等級：
    IP67
  • 使用温度範囲(℃)：
    0～50
  • 保存温度範囲(℃)：
    -20～60
  • 電源電圧：
    DC 5V
  • 耐振動(m/s²)：
    100(20～2kHz)
  • 耐衝撃(m/s²)：
    1000(11ms)
  • 通信インターフェイス：
    USB 2.0
  • 推奨動作環境：
    CPU：Intel Core i3または同等以上、RAM：1GB以上、OS：Windows7/Windows10(32bit/64bit）
  • 最大消費電流(mA)：
    120

(i)ご注意

  • PCセットアップに必要なドライバ、ミドルウェア、アプリケーションソフト、サンプルソフトはマグネスケールのWebサイトで提供されています。

型番

未確定18件の候補があります。

Loading...

商品情報

製品特長・仕様

製品の基本仕様・特長

USBでパソコンやハブに接続可能です。通信ソフトウェアや計測ソフトもご用意。
スリムでコンパクトながら最高分解能0.1µm、高耐久性のメカ構造の採用により摺動回数2億7千万回以上を実現しました。

  • 測定範囲：12mm
  • 最高分解能：0.1μm
  • 精度：1μm（0.1μm分解能）、1.5μm（0.5μm分解能）
  • 高応答速度：80m/min
  • 軸受構造：ボールスプライン方式のベアリング採用により摺動性能向上
  • 高耐久性：摺動回数2億7千万回以上
  • 保護等級：IP67対応（ライトアングルタイプはエアチューブを装着時）
  • 原点内蔵：スピンドル移動1mmの位置
  • 強固に固定できるフランジタイプもあります。

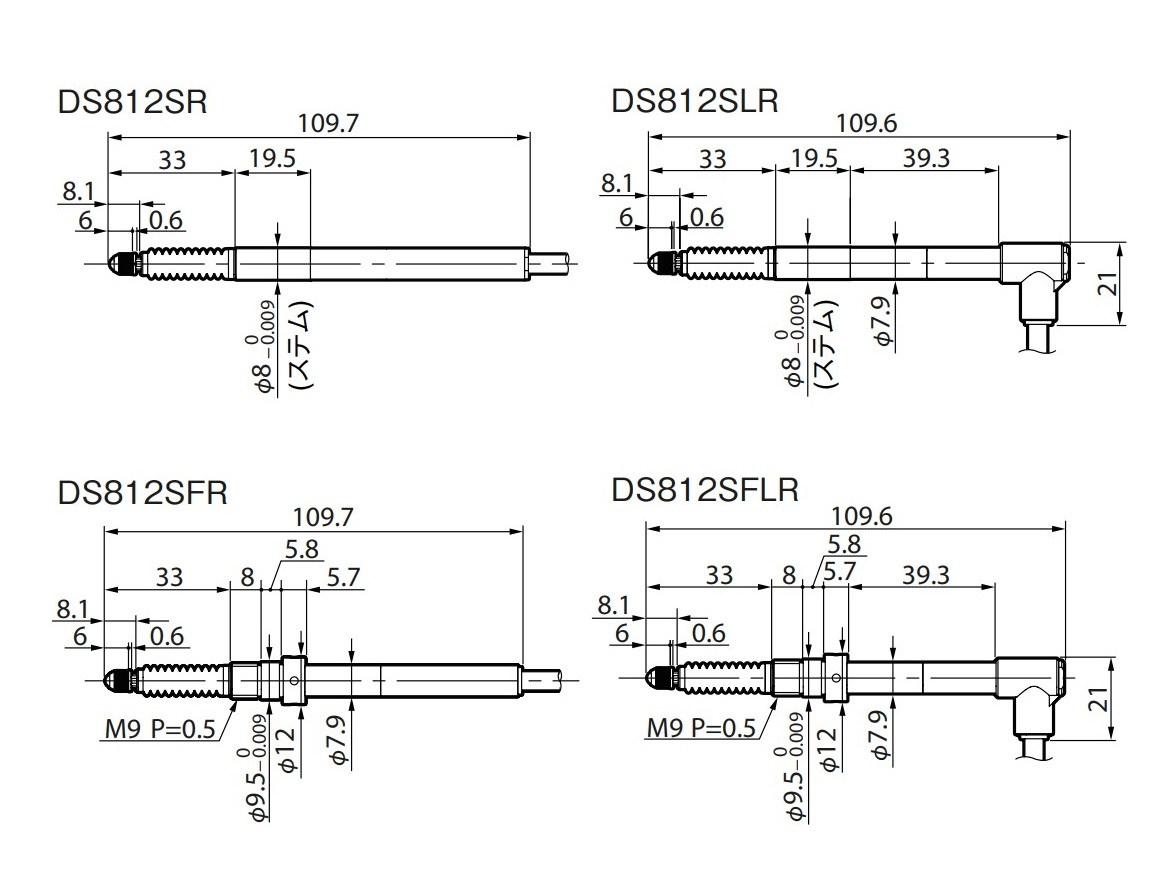

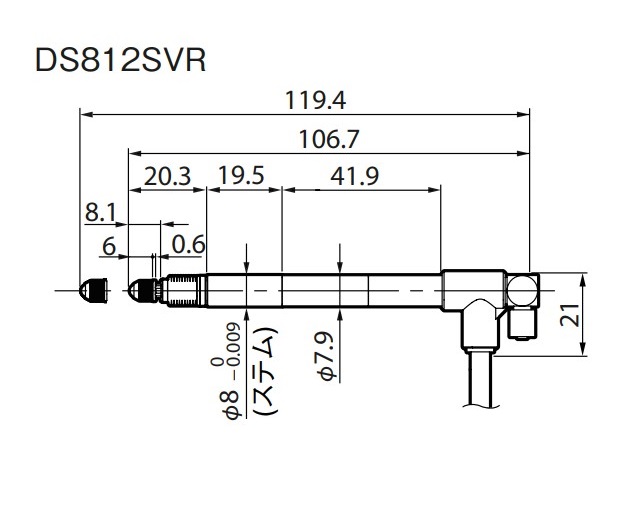

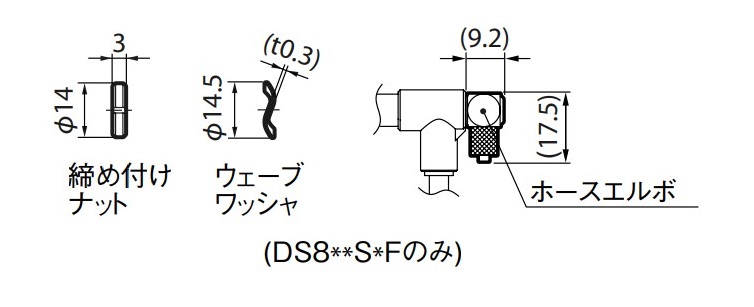

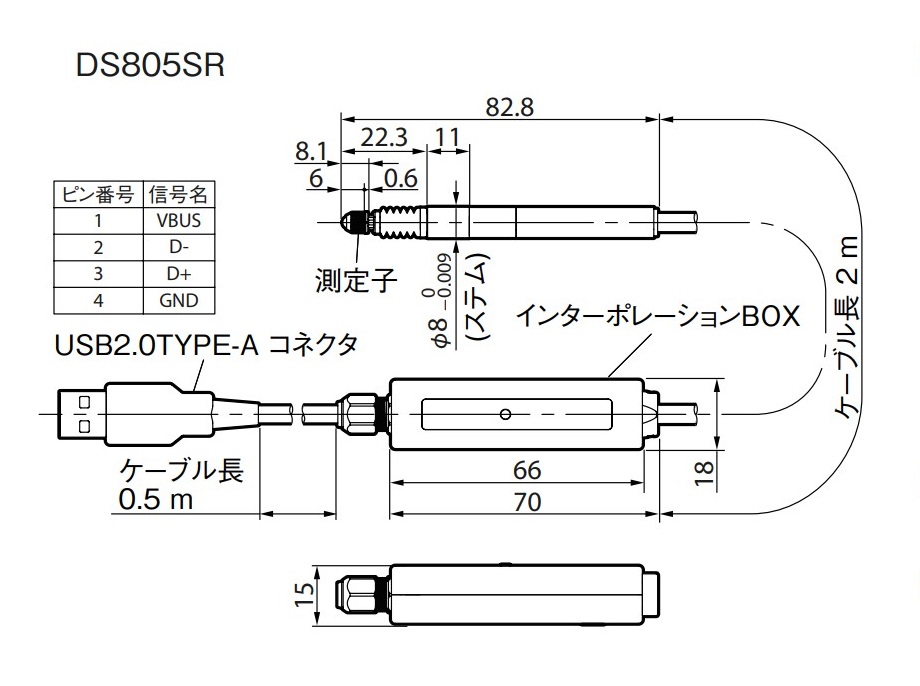

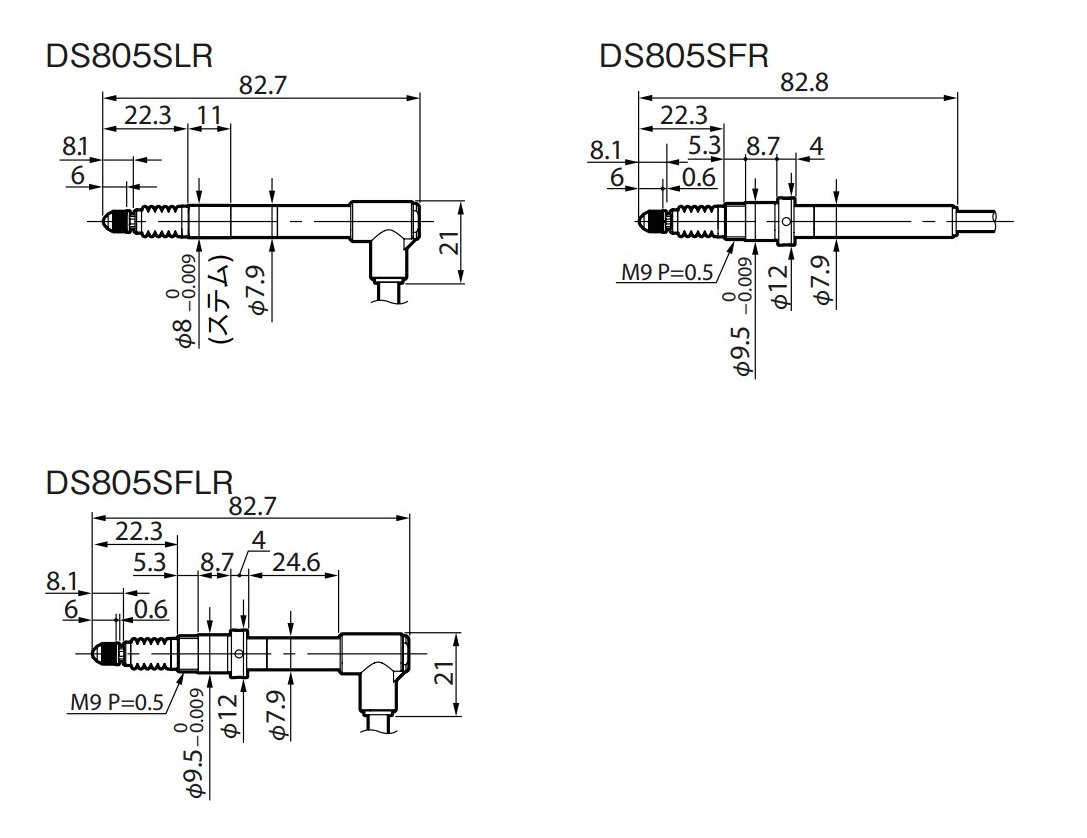

寸法図

型番リスト

表示件数:
  1. 1
型番
測定範囲
最高分解能(μm)
測定子
構造
精度(μm)
測定力
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
5ｍｍ
0.1
超硬合金球面付きM2.5
フランジライトアングル
1
上方向：0.35±0.25N、横方向：0.40±0.25N、下方向：0.45±0.25N

1個

73,268円

65,941円

( 72,535円 )

10日目

5ｍｍ
0.5
スチール球面付きM2.5
フランジライトアングル
1.5
上方向：0.35±0.25N、横方向：0.40±0.25N、下方向：0.45±0.25N

1個

68,309円

61,478円

( 67,626円 )

3日目

5ｍｍ
0.1
超硬合金球面付きM2.5
フランジ
1
上方向：0.35±0.25N、横方向：0.40±0.25N、下方向：0.45±0.25N

1個

69,201円

62,543円

( 68,797円 )

3日目

5ｍｍ
0.5
スチール球面付きM2.5
フランジ
1.5
上方向：0.35±0.25N、横方向：0.40±0.25N、下方向：0.45±0.25N

1個

65,372円

58,834円

( 64,717円 )

3日目

5ｍｍ
0.1
超硬合金球面付きM2.5
ライトアングル
1
上方向：0.35±0.25N、横方向：0.40±0.25N、下方向：0.45±0.25N

1個

69,201円

62,543円

( 68,797円 )

10日目

5ｍｍ
0.5
スチール球面付きM2.5
ライトアングル
1.5
上方向：0.35±0.25N、横方向：0.40±0.25N、下方向：0.45±0.25N

1個

65,372円

58,834円

( 64,717円 )

3日目

5ｍｍ
0.1
超硬合金球面付きM2.5
ストレート
1
上方向：0.35±0.25N、横方向：0.40±0.25N、下方向：0.45±0.25N

1個

67,556円( 74,312円 )

3日目

5ｍｍ
0.5
スチール球面付きM2.5
ストレート
1.5
上方向：0.35±0.25N、横方向：0.40±0.25N、下方向：0.45±0.25N

1個

61,974円

55,776円

( 61,354円 )

3日目

12ｍｍ
0.1
超硬合金球面付きM2.5
フランジライトアングル
1
上方向：0.40±0.30N、横方向：0.50±0.30N、下方向：0.60±0.30N

1個

73,268円

65,941円

( 72,535円 )

3日目

12ｍｍ
0.5
スチール球面付きM2.5
フランジライトアングル
1.5
上方向：0.40±0.30N、横方向：0.50±0.30N、下方向：0.60±0.30N

1個

68,309円

61,478円

( 67,626円 )

3日目

12ｍｍ
0.1
超硬合金球面付きM2.5
フランジ
1
上方向：0.40±0.30N、横方向：0.50±0.30N、下方向：0.60±0.30N

1個

69,201円

62,543円

( 68,797円 )

3日目

12ｍｍ
0.5
スチール球面付きM2.5
フランジ
1.5
上方向：0.40±0.30N、横方向：0.50±0.30N、下方向：0.60±0.30N

1個

65,372円

58,834円

( 64,717円 )

10日目

12ｍｍ
0.1
超硬合金球面付きM2.5
ライトアングル
1
上方向：0.40±0.30N、横方向：0.50±0.30N、下方向：0.60±0.30N

1個

69,201円

62,543円

( 68,797円 )

3日目

12ｍｍ
0.5
スチール球面付きM2.5
ライトアングル
1.5
上方向：0.40±0.30N、横方向：0.50±0.30N、下方向：0.60±0.30N

1個

65,372円

58,834円

( 64,717円 )

3日目

12ｍｍ
0.1
超硬合金球面付きM2.5
ストレート
1
上方向：0.40±0.30N、横方向：0.50±0.30N、下方向：0.60±0.30N

1個

66,928円

60,235円

( 66,259円 )

10日目

12ｍｍ
0.5
スチール球面付きM2.5
ストレート
1.5
上方向：0.40±0.30N、横方向：0.50±0.30N、下方向：0.60±0.30N

1個

61,974円

55,776円

( 61,354円 )

3日目

12ｍｍ
0.1
超硬合金球面付きM2.5
ニューマチックプッシュ
1
上方向：0.60±0.50N、横方向：0.70±0.50N、下方向：0.80±0.50N

1個

73,268円

65,941円

( 72,535円 )

3日目

12ｍｍ
0.5
スチール球面付きM2.5
ニューマチックプッシュ
1.5
上方向：0.60±0.50N、横方向：0.70±0.50N、下方向：0.80±0.50N

1個

68,309円

61,478円

( 67,626円 )

10日目

  1. 1

Loading...

詳細情報

基本情報

【特長】
・マグネスケールの高精度・耐久性はそのままに、トレーサブルなデジタルゲージの測定値をUSBでパソコンに直結
・計測値の表示に必要な標準ソフトウェアを無償でご提供

(i)ご注意

  • PCセットアップに必要なドライバ、ミドルウェア、アプリケーションソフト、サンプルソフトはマグネスケールのWebサイトで提供されています。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
