デジタルノギス ソーラーパネル

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

シンワ測定

シンワ測定

デジタルノギス ソーラーパネル

  • 数量スライド割引
  • 当日出荷可能
評価 4.5平均満足度4.5 この商品のレビューをみる（2件）
通常価格(税別)
6,858円 ～ 8,660円
税込価格
7,544円 ～ 9,526円

電池の消耗を軽減する2電源方式（ソーラーパネル・リチウム電池）で様々な寸法測定...

詳細情報を確認する

規格・仕様：
  • ソーラーパネル付
  • デプスバー付
  • 種類：
    標準ノギス
  • 表示方式：
    デジタル
  • 最小読取値(mm)：
    0.01
  • ソーラーパネル：
    あり
  • デプスバー：
    あり
  • 測定データ出力端子：
    なし
  • 器差(mm)：
    ±0.03
  • 電源：
    ソーラーパネル/リチウム電池 CR2016 1個(モニター用電池付)
  • 校正：
    対応品
  • 繰り返し精度(mm)：
    0.01
  • 使用温度(℃)：
    0～40
  • 保存温度(℃)：
    -10～60
  • 保存湿度：
    80%以下
  • 材質：
    本体:ステンレス/液晶表示部:ABS樹脂
  • 電池寿命：
    約1年(電池のみで使用した場合)

【ディージット】
探しまわる購買は
もうおしまい

型番

未確定2件の候補があります。 型番リストから選択するか、仕様を選択し型番を確定してください。

Loading...

デジタルノギス　ソーラーパネル



デジタルノギス　ソーラーパネル20㎝

デジタルノギス　ソーラーパネル



デジタルノギス　ソーラーパネル20㎝

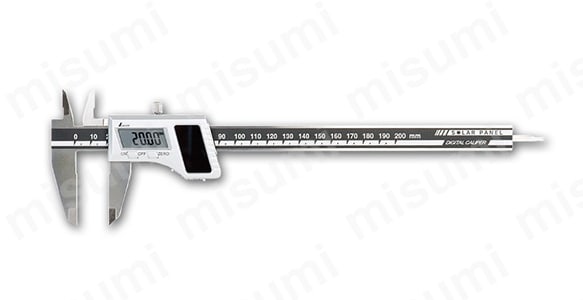

様々な寸法測定に使用できるデジタルノギス

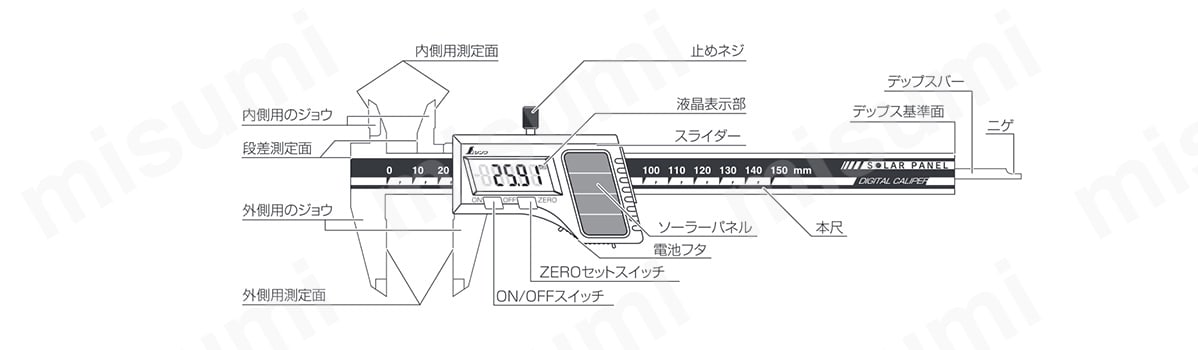

各部の名称

各部の名称
19983-150mm

19983-150mm

19984-200mm

19984-200mm

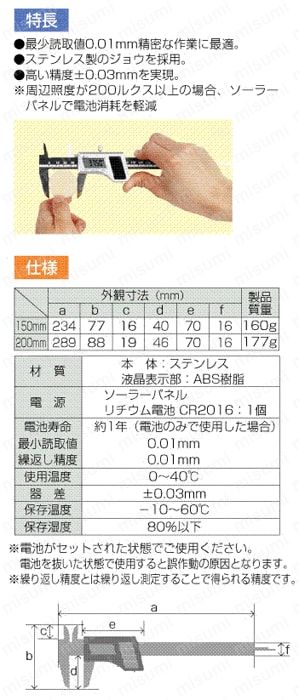

製品仕様

 150mm200mm
本体サイズa235mma286mm
b76mmb90mm
c16mmc19mm
d40mmd46mm
e70mme70mm
f16mmf16mm
製品質量160g187g
材質本体:ステンレス デジタルユニット部:ABS樹脂
デップスバー有
器差±0.03mm
最小読取値0.01mm
繰り返し精度0.01mm
使用温度0～40℃
保管温度-10～60℃
保管湿度80%以下
電源ソーラーパネル/リチウム電池 CR2016 1個(付属の電池はモニター用の為、寿命が短い場合があります。)
  • ※ 繰り返し精度とは、繰り返し測定することで得られる精度です。

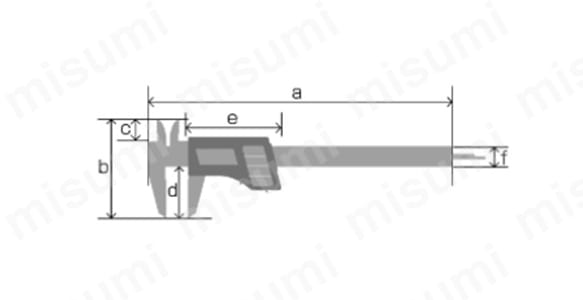

寸法図

寸法図

使用方法

ご使用の前に

  • ソーラーパネルが汚れていないか確認してください。
  • 必ず本体の汚れ、ホコリ等をふき取ってください。
  • 使用後もキレイにしてから保管してください。
  • 周辺に、マグネット、電気製品がないか確認してください。
  • 電池がセットされた状態でご使用ください。電池を抜いた状態で使用すると誤作動の原因となります。

ボタン電池の確認

  • ボタン電池は出荷時、本体にセットされています（モニター用ですので寿命が短い場合があります）。

使い方

1）ON/OFFスイッチを押し電源を入れると、0.00mmが表示されます。
2）ジョウをぴったり閉じた状態でZEROセットスイッチを押し、測定を開始します。
3）任意の位置からの測定はゼロ基点としたい位置にジョウを合わせ、ZEROセットスイッチを押して測定を開始します。
注意:表示が「0.00」の時に「-」（マイナス）が表示される事がありますが、使用には差し支えありません。

使用例

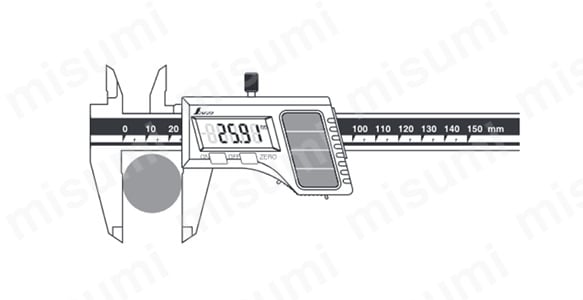

外径測定

外径測定

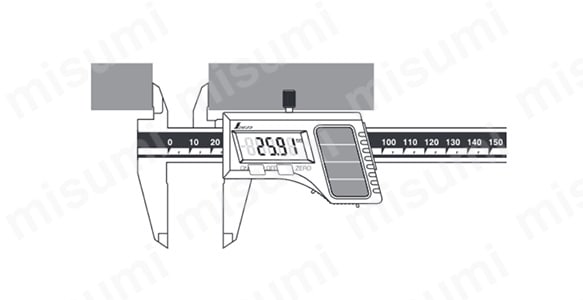

内径測定

内径測定

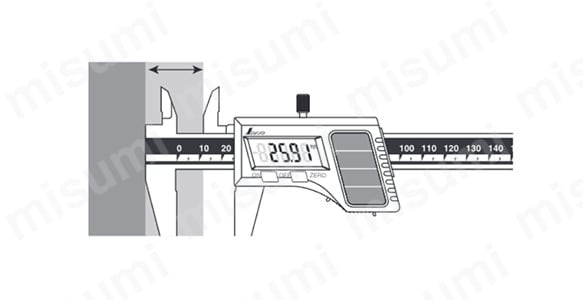

段差測定

段差測定

深さ測定

深さ測定

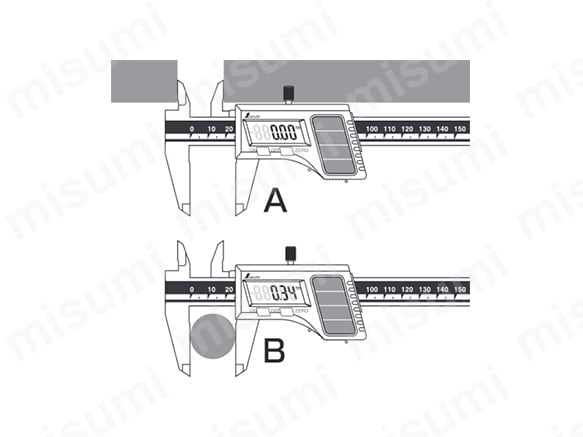

比較測定1

比較測定1

Aにノギスを合わせ、ZEROセットスイッチを押します。
そのままBを測定する事により、AとBの寸法の差が測定できます。

比較測定2

比較測定2

Aの内側にノギスを合わせ、ZEROセットスイッチを押します。
そのままBを測定する事により、AとBの寸法の差が測定できます。

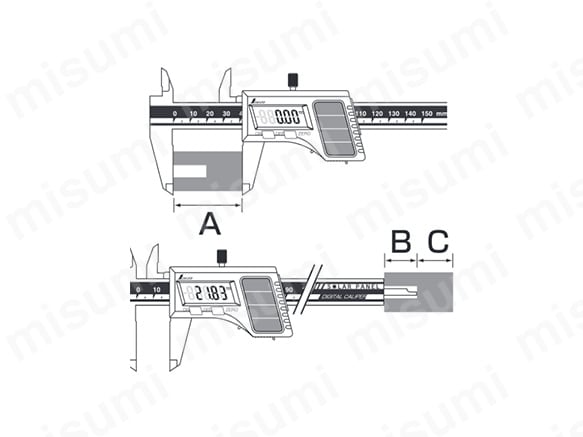

間接測定1

間接測定1

Aにノギスを合わせ、ZEROセットスイッチを押します。
そのままBを測定する事により、Cの寸法が測定できます
（マイナスは無視してください）。

間接測定2

間接測定2

同一径の2ケの穴の中心と中心の間の距離がわかります。
Aにノギスを合わせ、ZEROセットスイッチを押します。
そのままBを測定する事により、Cの寸法が測定できます。

使用上の注意

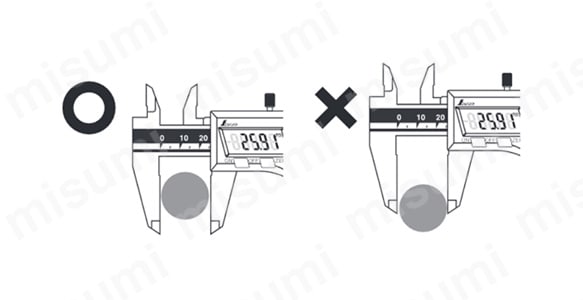

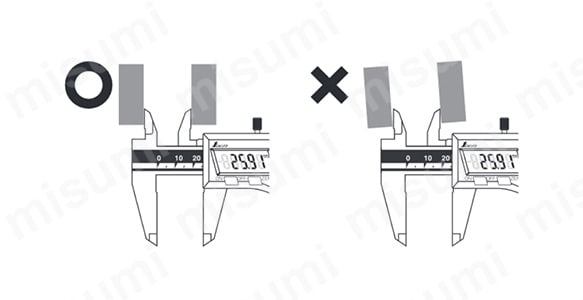

（1）外径測定

（1）外径測定

外側用測定面の中央部分で被測定物を垂直に挟みます。
先端部分で挟んだり、必要以上の力を加えたりすると正しい測定はできません。

（2）内径測定

（2）内径測定

内側用のジョウを被測定物の内側になるべく深く入れ、内側に密着させて測定します。
先端部分のみを密着させたり、必要以上の力を加えたりすると正しい測定はできません。

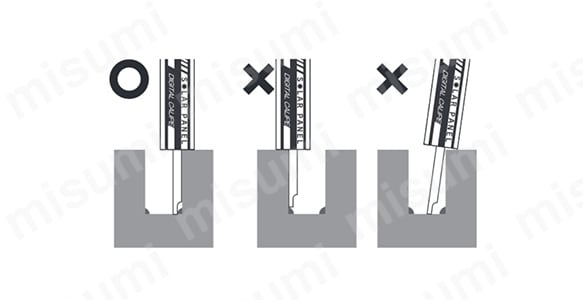

（3）深さ測定

（3）深さ測定

デップス基準面と被測定物の基準面、デップスバーと被測定物の内面をそれぞれ合わせ、
デップスバーが底面に届くまでスライダーを動かします。デップスバーのニゲは被測定物の角に
向けて測定します。必要以上の力を加えたりすると正しい測定はできません。


商品情報を表示

絞り込み条件：1 項目の仕様が未選択です

すべて解除

型番リスト

表示件数:
  1. 1
型番
最大測定長(mm)
重量(g)
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
150
160

1個

6,858円( 7,544円 )

在庫品1日目

当日出荷可能

200
187

1個

8,660円( 9,526円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

電池の消耗を軽減する2電源方式（ソーラーパネル・リチウム電池）で様々な寸法測定に使用するノギス。
【特長】
・ステンレス製のジョウを採用。
・高い精度±0.03mmを実現。
・ソーラーパネルとリチウム電池の2電源方式です。（周辺照度が200ルクス以上の場合、ソーラーパネルで電池消耗を軽減します。）
・オートパワーオフ機能付きです。
・比較測定、間接測定のできるゼロセット機能付。
【用途】
・外径測定・内径測定・深さ測定・段差測定に便利。
・比較測定・間接測定に。
・最少読取値0.01mmで精密な作業に最適。

ノギス一覧 標準ノギスの一覧 デジタルノギス一覧 ノギスの使い方を見る

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
