ナベヤ

型番：SW10SSM
球面座金（SUS304）凸ｷｭｳﾒﾝｻﾞｶﾞﾈﾄﾂ

Name: 球面座金（SUS304）凸
Brand: ナベヤ
SKU: SW10SSM
Price: 836 JPY
Rating: 4 (1 reviews)

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログ

一部当日出荷可能

評価 4.0平均満足度4.0 この商品のレビューをみる（1件）この商品のFAQをみる(1件)

通常単価(税別): 760円

税込単価: 836円

SUS製の球面座金。【特長】・球面座金の凸部。・材質：SUS304。・凹凸セッ...

詳細情報を確認する

種類：

座金・ワッシャー
材質：

ステンレス
材質詳細：

SUS304

型番

SW10SSM 解除

CADデータダウンロード

My部品表保存
比較

数量：
価格を確認

SW10SSM の仕様・寸法情報

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品仕様

球面座金（SUS304）凸部の外観

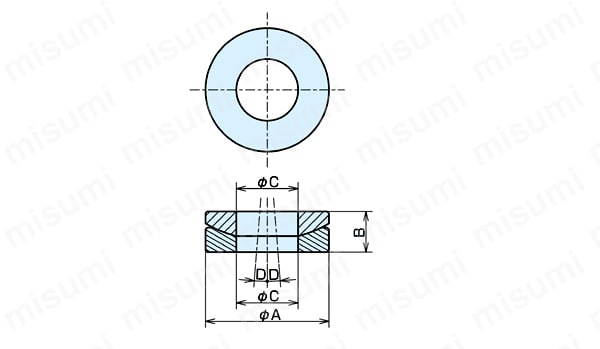

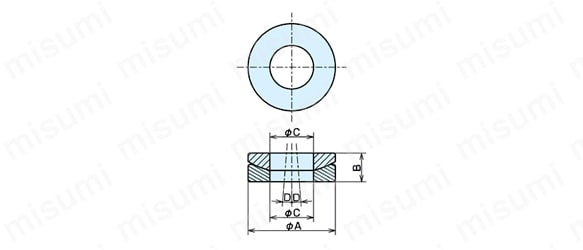

球面座金（SUS304）凸部の外形図

型番	適合ボルト	A	B	C	D
SW06(SM・SF・SSM・SSF)	M6	16	5	8	3
SW08(SM・SF・SSM・SSF)	M8	20	6.6	10	2
SW10(SM・SF・SSM・SSF)	M10	22	8.3	12	2
SW12(SM・SF・SSM・SSF)	M12	30	8	14.5	2

型番リスト

表示件数:

型番	適合ボルト	A(mm)	B(mm)	C(mm)	D(mm)	質量(g)	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

SW10SSM

1個

760円( 836円 )

3日目

詳細情報

基本情報

基本情報

SUS製の球面座金。
【特長】
・球面座金の凸部。
・材質：SUS304。
・凹凸セットで使用。
【用途】
・平行が出ていない箇所のナットの締付に便利。
