ナベヤ

ナベヤ

クランピングスクリュー（GBタイプ）

クランピングスクリュー（GBタイプ）

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • SALE 2025/03/31まで
  • 一部当日出荷可能
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
1,620円 ～ 3,600円  特別価格
税込価格
1,782円 ～ 3,960円  特別価格

【特長】・9°までフレキシブルに回転。・傾斜面でも確実にクランプします。・反転...

詳細情報を確認する

  • 種類：
    治具用ボルト
  • 材質：
    焼入れ鋼
  • 仕様：
    並目
  • 材質詳細：
    本体:SCM435 ボール:SUJ2
  • 熱処理：
    ボール:SUJ2(焼入HRC56～60)
  • 表面処理：
    本体:四三酸化鉄被膜(黒)

【ディージット】
探しまわる購買は
もうおしまい

型番

未確定22件の候補があります。

Loading...

商品情報

型番リスト

表示件数:
  1. 1
型番
ネジ径
全長(mm)
B(mm)
C(mm)
E(mm)
質量(g)
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
M6
10
4
3
3.2
1.5

1個

1,620円

1,571円

( 1,728円 )

在庫品1日目

当日出荷可能

M6
16
4
3
3.2
2.5

1個

1,620円( 1,782円 )

3日目

M6
20
4
3
3.2
3.4

1個

1,620円( 1,782円 )

3日目

M6
25
4
3
3.2
4

1個

1,620円( 1,782円 )

3日目

M8
10
5.5
4
4.5
2.5

1個

1,840円( 2,024円 )

3日目

M8
12
5.5
4
4.5
3.2

1個

1,840円( 2,024円 )

6日目

M8
20
5.5
4
4.5
5.7

1個

1,840円

1,784円

( 1,962円 )

在庫品1日目

当日出荷可能

M8
25
5.5
4
4.5
7.7

1個

1,840円( 2,024円 )

5日目

M8
30
5.5
4
4.5
9

1個

1,840円( 2,024円 )

3日目

M10
12
7
5
6
5

1個

2,220円( 2,442円 )

3日目

M10
16
7
5
6
7

1個

2,220円( 2,442円 )

3日目

M10
20
7
5
6
9.5

1個

2,220円( 2,442円 )

3日目

M10
25
7
5
6
11

1個

2,220円( 2,442円 )

3日目

M10
35
7
5
6
16

1個

2,220円( 2,442円 )

3日目

M12
16
8.5
6
7.2
10

1個

2,500円( 2,750円 )

3日目

M12
20
8.5
6
7.2
12.5

1個

2,500円

2,425円

( 2,668円 )

在庫品1日目

当日出荷可能

M12
30
8.5
6
7.2
20

1個

2,500円( 2,750円 )

3日目

M12
40
8.5
6
7.2
28

1個

2,500円( 2,750円 )

3日目

M16
20
12
8
10.7
22

1個

3,600円( 3,960円 )

3日目

M16
25
12
8
10.7
28

1個

3,600円( 3,960円 )

3日目

M16
35
12
8
10.7
41

1個

3,600円( 3,960円 )

3日目

M16
50
12
8
10.7
48

1個

3,600円( 3,960円 )

3日目

  1. 1

Loading...

詳細情報

基本情報

【特長】

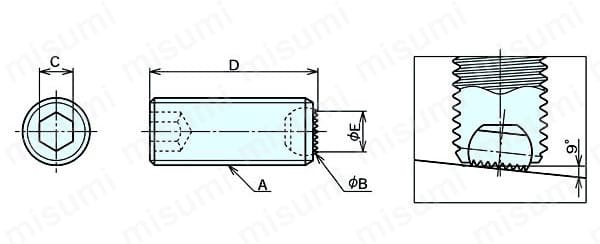

・9°までフレキシブルに回転。
・傾斜面でも確実にクランプします。
・反転防止機構付で、常にボールの平面部で確実にクランプします。
・SCS-GBは、鋳肌面などの粗い面も確実にクランプできます。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
