KASUGA(パトライト)

KASUGA(パトライト)

接地用スタッド端子台（固定式） TS-CHMシリーズ

接地用スタッド端子台（固定式） TS-CHMシリーズ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
  • 当日出荷可能
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
2,670円 ～ 5,348円
税込価格
2,937円 ～ 5,883円

使いやすく丈夫な接地用スタッド端子台 スタッドです。【特長】・短絡板が取り外せ...

詳細情報を確認する

  • 結線方式：
    その他
  • 取付方式：
    直付け
  • 部品/完成品：
    組上完成品
  • 入出力数：
    1対1
  • 定格電流（IEC）(A)：
    無
  • 定格電流（UL）(A)：
    無
  • 結線方式詳細：
    丸端子のみ
  • 端子間ピッチ(mm)：
    無
  • カバー(付属)：
    無
  • 銘板(付属)：
    無
  • わたり：
    否
  • 色：
    黒
  • ボタン(クラッチロック端子台)：
    無
  • 仕様：
    接地用スタッド
  • 種類：
    固定式

(i)ご注意

  • 春日電機株式会社　商号表記変更のお知らせ
    https://jp.misumi-ec.com/contents/info/kasuga_201710/
  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

【ディージット】
探しまわる購買は
もうおしまい

型番

未確定3件の候補があります。

Loading...

商品情報

接地用スタッド端子台 スタッドの仕様

製品仕様

定格絶縁電圧 定格 スタッド
本数-径		 タイプ名 概略質量
600V 38mm2［100A］ 4-M8 TS 104 CHM 310g
100mm2［200A］ 3-M10 TS 203 CHM 360g
4-M10 TS 204 CHM 430g
200mm2［400A］ 4-M12 TS 404 CHM 1000g

性能／特性

  • 周囲温度：-25～+40℃（ただし、氷結または結露しないこと）
  • 相対湿度：45～85%
  • 絶縁抵抗：100MΩ以上（500Vメガー）
  • 商用周波耐電圧：2,500V/1分間
  • 本体材質：不飽和ポリエステル
  • 難燃グレード：UL94V-0

接地用スタッド端子台 スタッドの寸法

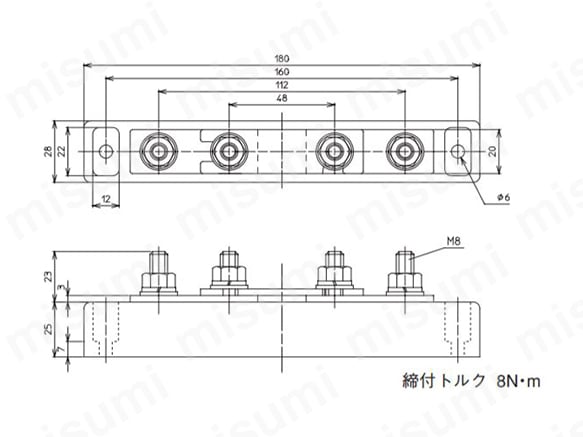

TS 104 CHM



（単位：mm）



接地用スタッド端子台 スタッド:関連画像

TS 104 CHM 寸法図

TS 204 CHM



（単位：mm）



接地用スタッド端子台 スタッド:関連画像

TS 204 CHM 寸法図

TS 203 CHM



（単位：mm）



接地用スタッド端子台 スタッド:関連画像

TS 203 CHM 寸法図

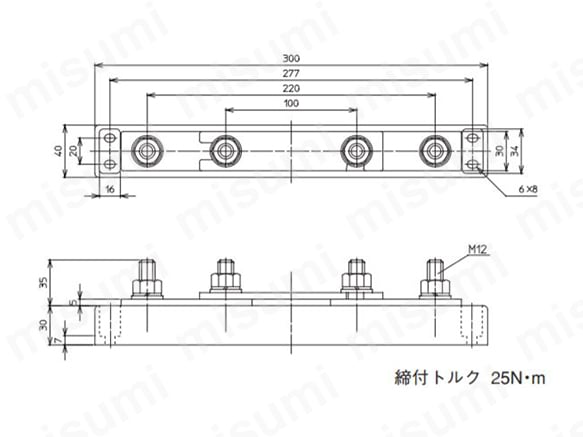

TS 404 CHM



（単位：mm）



接地用スタッド端子台 スタッド:関連画像

TS 404 CHM 寸法図

型番リスト

表示件数:
  1. 1
型番
極数(極)
ネジサイズ
定格電流（JIS）(A)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
4
M8
100
-

1個

2,670円( 2,937円 )

在庫品1日目

当日出荷可能

4
M10
200
-

1個

4,360円( 4,796円 )

在庫品1日目

当日出荷可能

4
M12
400
-

1個

5,348円( 5,883円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

使いやすく丈夫な接地用スタッド端子台 スタッドです。
【特長】
・短絡板が取り外せるため、メガーテストが簡単に行えます。
・ベース部は不飽和ポリエステル成型のため非常に堅牢です。
【用途】
・分電盤・制御盤の接地用端子台として最適です。

(i)ご注意

  • 春日電機株式会社　商号表記変更のお知らせ
    https://jp.misumi-ec.com/contents/info/kasuga_201710/
  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
