皿ばね軽荷重用 B型 三和バネ製【1～50個入り】

皿ばね軽荷重用 B型 三和バネ製

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
460円 ～ 17,685円
税込価格
506円 ～ 19,454円

【特長】・材質：SAE1060/SAE1070又は相当=対象型式B-8～B-5...

詳細情報を確認する

(i)ご注意

  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

型番

未確定29件の候補があります。

  • CADデータ未対応

Loading...

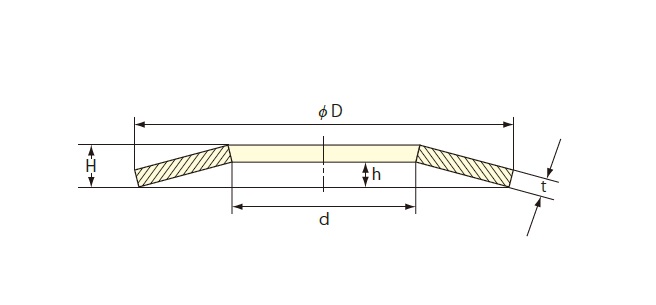

外形図

単位：mm

型式DdtHh
B-884.20.30.550.25
B-10105.20.40.70.3
B-12.512.56.20.50.850.35
B-14147.20.50.90.4
B-16168.20.61.050.45
B-18189.20.71.20.5
B-202010.20.81.350.55
B-22.522.511.20.81.450.65
B-252512.20.91.60.7
B-282814.211.80.8
B-31.531.516.31.22.10.9
B-35.535.518.31.22.21
B-404020.41.52.651.15
B-454522.41.753.051.3
B-505025.423.41.4
B-565628.523.61.6
B-6363312.54.251.75
B-7171362.54.52
B-80804135.32.3
B-9090463.562.5
B-100100513.56.32.8
B-1121125747.23.2
B-1251256458.53.5
B-14014072594
B-16016082610.54.5
B-18018092611.15.1
B-200200102813.65.6
B-225225112814.56.5
B-25025012710177

※Ｈ全長－ｈ全たわみＸ75％以下の取付長では使用しないでください。
