JST ホルダつきマグネット
- 通常価格(税別)
- 1,106円 ～ 1,408円
- 税込価格
- 1,217円 ～ 1,549円
円筒形ホルダつきマグネット。【特長】・磁石を金属ホルダでカバーすることで、吸着...
商品情報

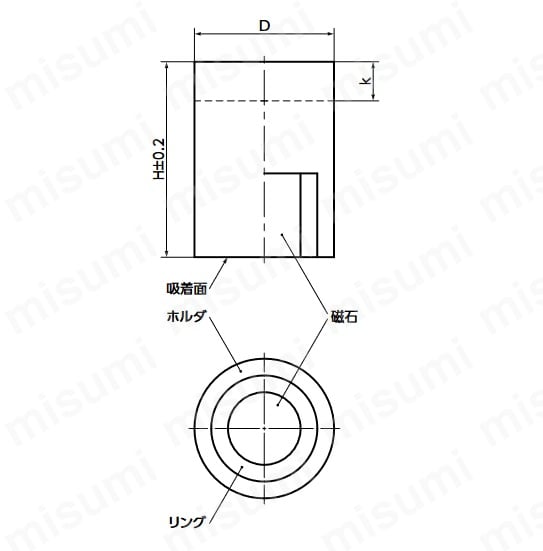

外形図
JSTシリーズ
規格表
単位：mm
| 品番 | 吸着力（N） | D | H | k | 質量（g） |
|---|---|---|---|---|---|
| JST-ND-4-TZB | 2.5 | 4 | 20 | 15 | 2 |
| JST-ND-16-TZB | 90 | 16 | 20 | 15 | 31 |
| JST-ND-10 | 24 | 10 | 16 | 11 | 12 |
JST-ND-TZB：ネオジム・外径公差D ±0.2
JST-ND：ネオジム・外径公差D h6
材質・仕上げ
| JST-ND-TZB | JST-ND | |
|---|---|---|
| 磁石 | ネオジム ニッケルメッキ | ネオジム ニッケルメッキ |
| ホルダ | SUM22L相当 三価クロメート処理 | SUM22L相当 |
| リング | ナイロン66 | ナイロン66 |
| 耐熱温度 | 80℃ | 80℃ |
型番リスト
- 表示件数:
| 型番 |
外径(φ) |
吸着力（範囲選択）(N) |
吸着力（数値指定）(N) |
高さ(mm) | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
4
|
～10.0
|
2.5
|
20
| 1個 | 1,106円(
1,217円
) | 4日目 | |
10
|
20.1～30.0
|
24
|
16
| 1個 | 1,248円(
1,373円
) | 4日目 | |
16
|
80.1～90.0
|
90
|
20
| 1個 | 1,408円(
1,549円
) | 4日目 |
Loading...
詳細情報
基本情報
円筒形ホルダつきマグネット。
【特長】
・磁石を金属ホルダでカバーすることで、吸着力を高めています
・外径公差：h6（ホルダ表面処理なし）、±0.2（ホルダ表面処理あり/三価クロメート処理）
(i)ご注意
- 接着または圧入で固定してください。
カタログ
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
