エルゴアーチグリップ（ラッチ付）（EAG-LK）
- 数量スライド割引
- 通常価格(税別)
- 4,364円
- 税込価格
- 4,800円
【特長】・取っ手とラッチが一体となったエルゴアーチグリップです。
商品情報

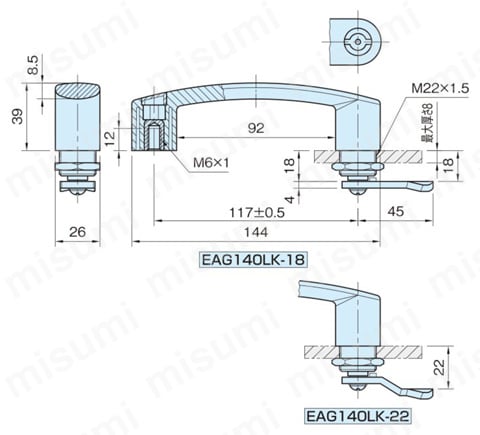

外形図
製品仕様
| タイプ | グリップ、ローター | ネジ部 | Oリング | ロッキングナット | カム | キー | 使用温度 | 質量（g） | 付属品 |
|---|---|---|---|---|---|---|---|---|---|
| EAG140LK-18 | ポリアミド （ガラス繊維強化） つや消しブラック | 黄銅 （カドミウム 低減材） | NBR | ZDC1 亜鉛メッキ | SPCC 亜鉛メッキ | ポリアミド つや消し ブラック | max.130℃ min.-30℃ | 163 | キー:1個 |
| EAG140LK-22 | 164 |

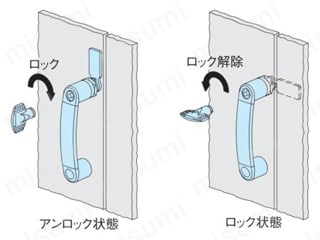

使用例

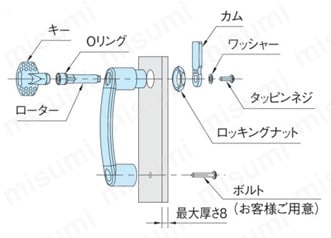

取付方法
1.ドアに穴加工を施します。
2.ハンドルをドアに取付け、ロッキングナットとボルトで固定します。
3.ローターをハンドルにはめ込みます。
4.ワッシャーとタッピンネジで、カムをローターに固定します。
技術情報・設計アイデア
機械強度
| FH［N］ | FV［N］ | LH［J］ | LV［J］ | F1［N］ |
|---|---|---|---|---|
| 2,700 | 1,800 | 10 | 4 | 1,000 |
ハンドルが閉じた状態での牽引荷重
L（J）=P（N）×h（m）
注意・禁止事項
注意事項
高温または多湿の条件下でご使用の場合は、樹脂の材料特性を劣化させる恐れがあります。
型番リスト
- 表示件数:
| 型番 |
ラッチ取付高さ(mm) | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
18
| 1個 | 4,364円(
4,800円
) | 3日目 | |
22
| 1個 | 4,364円(
4,800円
) | 3日目 |
Loading...
詳細情報
基本情報
【特長】・取っ手とラッチが一体となったエルゴアーチグリップです。
カタログ
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
