電子式圧力スイッチ PS4シリーズ

電子式圧力スイッチ PS4シリーズ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • SALE 2025/03/31まで
  • 一部当日出荷可能
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
10,042円 ～ 10,899円  特別価格
税込価格
11,046円 ～ 11,989円  特別価格

【特長】・多彩な出力モードと機能により、圧力センサと同じ感覚で使用できます・2...

詳細情報を確認する

(i)ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

【ディージット】
探しまわる購買は
もうおしまい

型番

未確定4件の候補があります。

  • CADデータ未対応

Loading...

商品情報

外形図

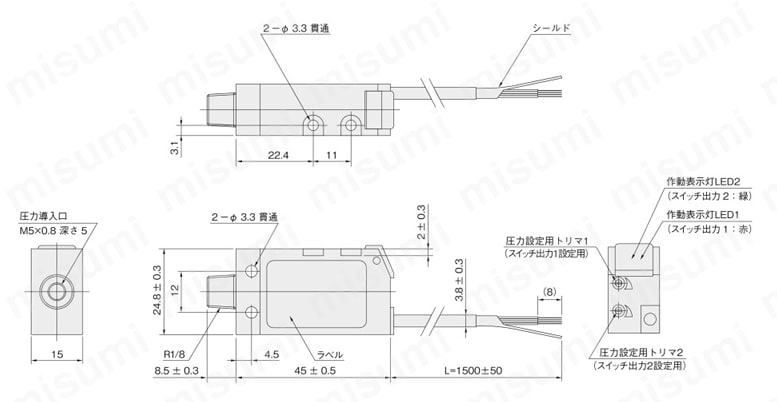

電子式圧力スイッチ PS4シリーズ 外形図1

PS410、PS420

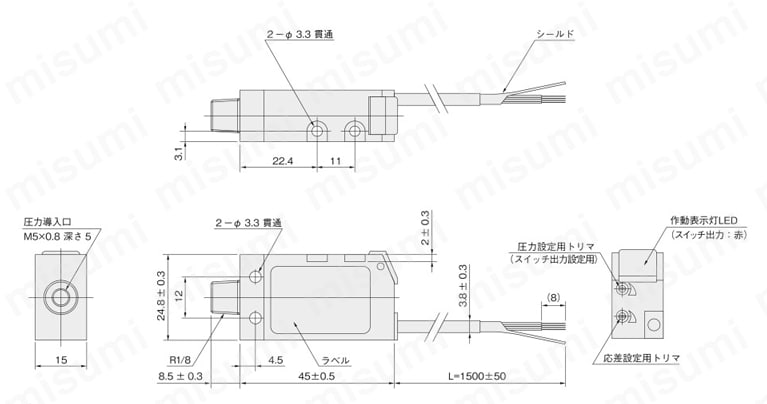

電子式圧力スイッチ PS4シリーズ 外形図2

PS410A、PS420A

製品仕様

PS410・PS420

  • スイッチ出力2点（応差固定）タイプ（NPNオープンコレクタ）
  • 2つの圧力設定が可能です。
  • 付属品：取付用ねじ（M3×30）2本、トリマ調整用ドライバー1本

PS410A・PS420A

  • スイッチ出力1点（応差可変）（NPNオープンコレクタ）+アナログ出力タイプ（出力電圧1～5V）
  • アナログ出力による連続計測が可能です。
  • 付属品：取付用ねじ（M3×30）2本、トリマ調整用ドライバー1本
型番PS410PS420PS410APS420A
種類負圧正圧負圧正圧
スイッチ出力2点（応差固定）スイッチ出力1点（応差可変）+アナログ出力
一般圧力範囲0～-100kPa0～1MPa0～-100kPa0～1MPa
定格圧力-100kPa1MPa-100kPa1MPa
最大圧力200kPa1.5MPa200kPa1.5MPa
破壊圧力500kPa2.0MPa500kPa2.0MPa
作動温度-20～+70℃
補償温度0～+50℃
保存温度-20～+80℃（湿度65%RH以下 大気圧）
使用周囲湿度35～85%RH
適用流体空気または非腐食性気体
絶縁抵抗100MΩ MIN.（DC500Vメガにて）
耐電圧AC500V 1分間
ケーブル4芯シールド
質量50g
電源電源電圧DC10.8～30V（リップル含む）
消費電流25mA以下注117mA以下注1
スイッチ出力出力点数21
出力方式NPNオープンコレクタ
圧力設定方式トリマによる可変
圧力設定範囲定格圧力の0～100%
出力表示ON時 作動表示灯（LED）点灯
精度±3%F.S.以下注2
応差2%F.S.以下（固定）設定値の1～15%可変（参考値）
スイッチ容量DC30V、80mA MAX.
残留電圧0.8V以下（流入電流80mAにて）
応答速度1ms（参考値）
アナログ出力出力電圧-1～5V
ゼロ点電圧（VZERO）1±0.1V
スパン電圧（VSPAN）4±0.1V
温度特性VZERO±0.1%F.S./℃注2
VSPAN±0.1%F.S./℃注2
出力電流1mA以下注3
直線性／ヒステリシス±0.5%F.S. MAX.
環境特性耐振動98.1m/s2
耐衝撃490m/s2（非繰り返し）
連続作動106回MIN.（0～定格圧力）
耐湿性90～95%RH 240時問（40℃）

注1：電源電圧DC24V、出力ON時
注2：0～+50℃ 、25℃基準
注3：負荷抵抗5kΩ以上
備考：特記なき場合、周辺温度25±5℃、電源電圧DC12Vで規定する。

注意・禁止事項

配管
  • 1. 規定の締付トルク以上で締め付けた場合、圧力スイッチが破損することがあります。
  • 2. スパナ掛けはポート部のみとし、それ以外の場所でのスパナ掛けは、行なわないでください。
  • 3. 配管する前に、必ず配管内のフラッシング（圧縮空気の吹き流し）またはエアブローを十分に行なってください。配管作業中に発生した切屑やシールテープ、錆などが混入しないようにしてください。
設定
  • 1. 設定用トリマの取扱い時には、力をかけ過ぎないでください。
  • 2. 応差設定用トリマの回転トルクは4.4N・cm以下としてください。
  • 3. 圧力設定トリマは、調節範囲を超えて回されると、カチカチと音がして空回りします。調節範囲を超えているので圧力設定用トリマを戻してください。

型番リスト

表示件数:
  1. 1
型番
出力方式
出力点数
圧力の種類
定格圧力（最大）
定格圧力（最小）
アナログ出力仕様
アナログ電圧出力(V)
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
NPNオープンコレクタ
2
負圧
0kPa
-100kPa
-
-

1個

10,043円( 11,047円 )

7日目

NPNオープンコレクタ / アナログ
1
負圧
0kPa
-100kPa
電圧
DC1-5V

1個

10,899円( 11,989円 )

7日目

NPNオープンコレクタ
2
正圧
1MPa
0kPa
-
-

1個

10,899円( 11,989円 )

7日目

NPNオープンコレクタ / アナログ
1
正圧
1MPa
0kPa
電圧
DC1-5V

1個

10,042円

6,025円

( 6,628円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

【特長】
・多彩な出力モードと機能により、圧力センサと同じ感覚で使用できます
・2色表示によりワーク吸着がひと目でわかります

(i)ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
