小原歯車工業

PUS／PUSCP潤滑平歯車

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログ

評価 0.0 0件のレビュー（商品レビューの投稿ができます）

通常価格(税別): 16,067円～ 33,717円

税込価格: 17,674円～ 37,089円

【特長】・ラック＆ピニオン潤滑システム専用ピニオン。・ポンプから押し出した微量...

種類：

潤滑システム
材質：

ポリウレタンフォーム

未確定9件の候補があります。

CADデータ未対応

My部品表保存

数量：
価格を確認

商品情報
型番リスト
詳細情報
カタログ

商品情報

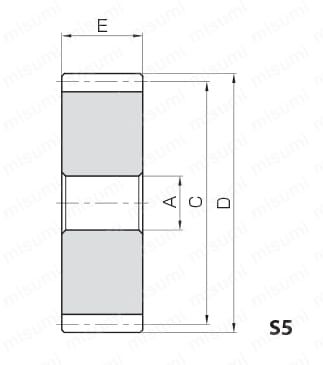

外形図

製品仕様

共通仕様
歯形	並歯
圧力角	20°

規格表

型番	モジュール	歯数	形状	穴径	基準円直径	歯先円直径	歯幅	セットするマウント軸
型番	モジュール	歯数	形状	A	C	D	E	セットするマウント軸
PUS1.5-24	m1.5	24	S5	12	36	39	15	MAS1.5 又は MAR1.5
PUS2-17	m2	17		12	34	38	20	MAS2 又は MAR2
PUS2.5-17	m2.5			12	42.5	47.5	24	MAS2.5 又は MAR2.5
PUS3-17	m3			12	51	57	30	MAS3 又は MAR3
PUS4-17	m4			12	68	76	40	MAS4 又は MAR4
PUS5-17	m5			20	85	95	50	MAS5 又は MAR5
PUS6-17	m6			20	102	114	60	MAS6 又は MAR6

型番	ピッチmm （モジュール）	歯数	形状	穴径	基準円直径	歯先円直径	歯幅	セットするマウント軸
型番	ピッチmm （モジュール）	歯数	形状	A	C	D	E	セットするマウント軸
PUSCP5-24	CP5（1.5915）	24	S5	12	38.2	41.4	15	MAS1.5 又は MAR1.5
PUSCP10-15	CP10（3.1831）	15	S5	12	47.7	54.1	30	MAS3 又は MAR3

注意・禁止事項

ご使用上の注意

ご使用できる温度範囲は-30～+150℃です。
ラック又はピニオンどちらにもセットできますが、適切な潤滑ができるピニオンへのセットを推奨いたします。
ラックギヤとピニオンギヤの歯面にグリースが塗布されるまでは負荷運転は避けてください。

型番リスト

表示件数:

型番	歯幅(mm)	穴径(φ)	モジュール	歯数	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

PUS1.5-24	15	12	1.5	24	10	1個	16,067円( 17,674円 )	2日目
PUS2-17	20	12	2	17	10	1個	16,265円( 17,892円 )	2日目
PUS2.5-17	24	12	2.5	17	10	1個	21,727円( 23,900円 )	2日目
PUS3-17	30	12	3	17	10	1個	21,566円( 23,723円 )	2日目
PUS4-17	40	12	4	17	10	1個	23,389円( 25,728円 )	2日目
PUS5-17	50	20	5	17	10	1個	27,762円( 30,538円 )	2日目
PUS6-17	60	20	6	17	10	1個	33,717円( 37,089円 )	2日目
PUSCP5-24	15	12	CP5	24	10	1個	24,259円( 26,685円 )	2日目
PUSCP10-15	30	12	CP10	15	10	1個	33,447円( 36,792円 )	2日目

詳細情報

基本情報

基本情報

【特長】
・ラック＆ピニオン潤滑システム専用ピニオン。
・ポンプから押し出した微量のグリースが潤滑歯車を介して自動的に供給されます。
・材質はポリウレタンフォームです。
・ご使用できる温度範囲は-30～150℃です。

カタログ

商品TOP

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
