表面電位センサモニタ IZE11シリーズ
- 通常価格(税別)
- 8,489円 ～ 9,736円
- 税込価格
- 9,338円 ～ 10,710円
縦横密着取り付けが可能な表面電位センサモニタ。【特長】・設定最小単位：0.00...
-
- 種類：
- 関連部品
(i)ご注意
型番
未確定3件の候補があります。
Loading...
商品情報

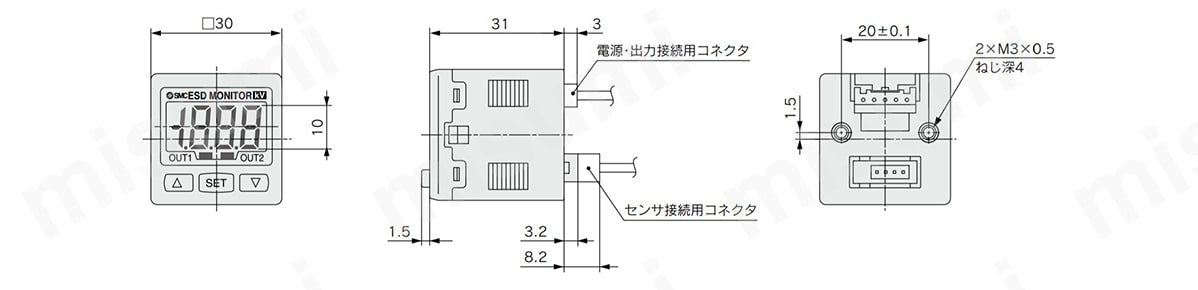

外形図
単位：mm

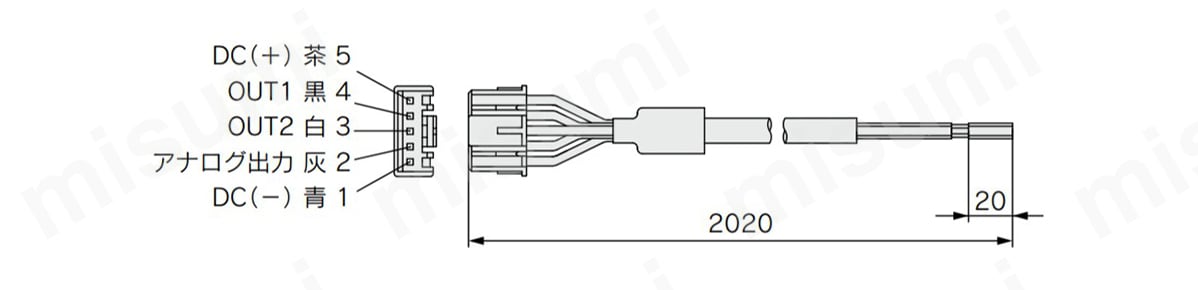

電源･出力接続ケーブル

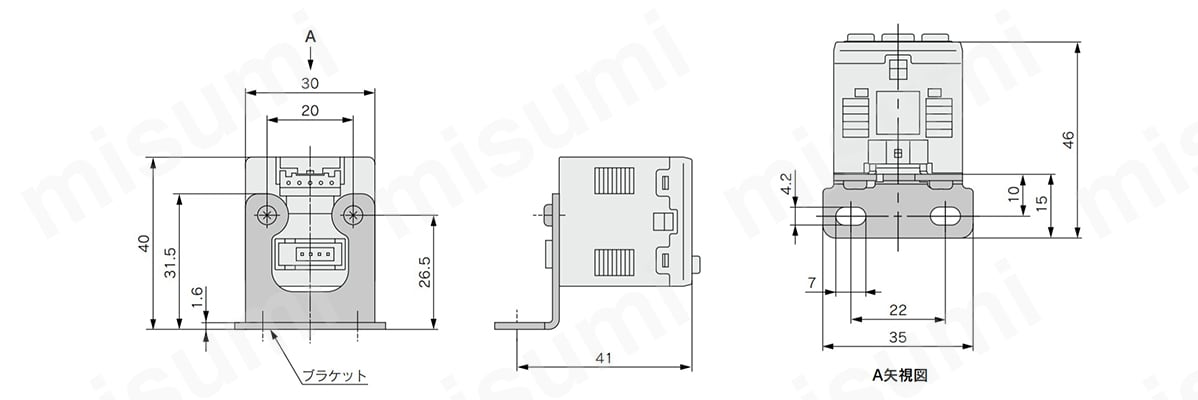

ブラケット付き

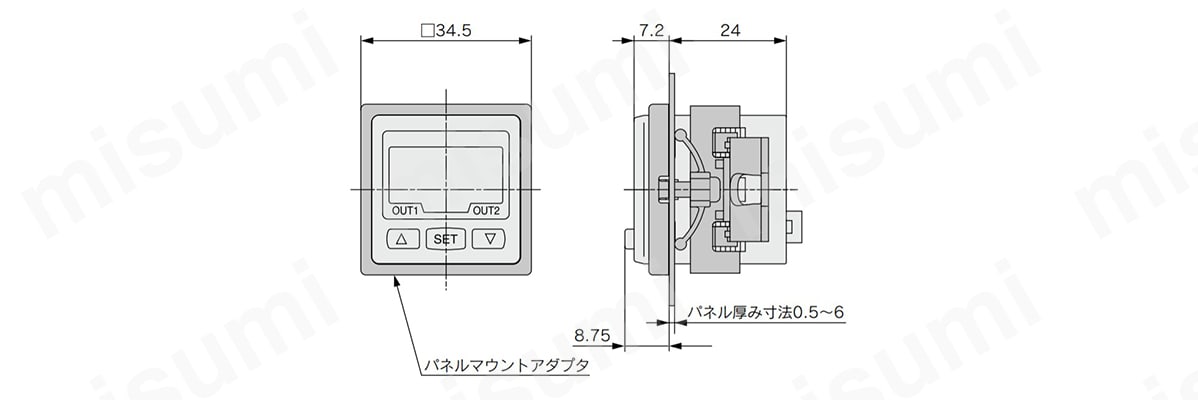

パネルマウントアダプタ付き
製品仕様

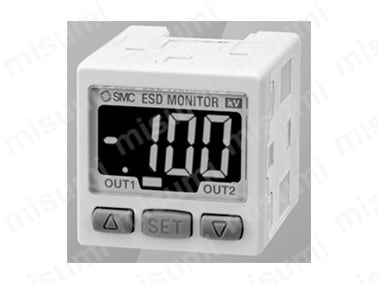

外観

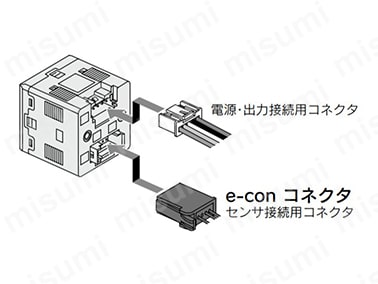

コネクタ接続

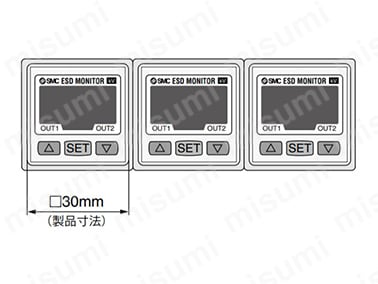

縦横密着取り付け可能でパネルカット工数の削減が可能

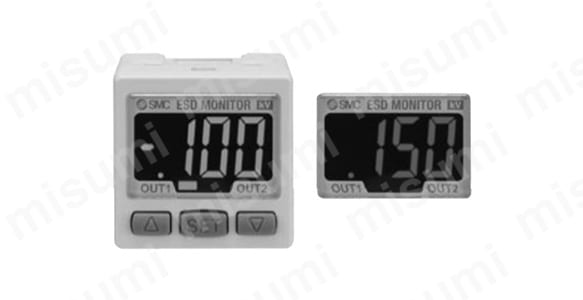

赤と緑の2色表示で4パターンの表示色の設定が可能
| パターン | ON | OFF |
|---|---|---|
| （1） | 赤 | 緑 |
| （2） | 緑 | 赤 |
| （3） | 赤 | 赤 |
| （4） | 緑 | 緑 |

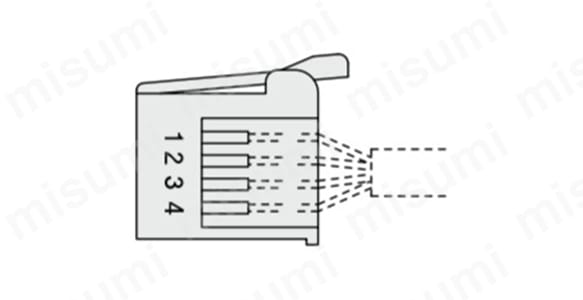

センサ接続用コネクタの構造図
センサ接続用コネクタの端子名
- PIN番号1：DC（+）
- PIN番号2：N.C.
- PIN番号3：DC（-）
- PIN番号4：IN（1～5V）

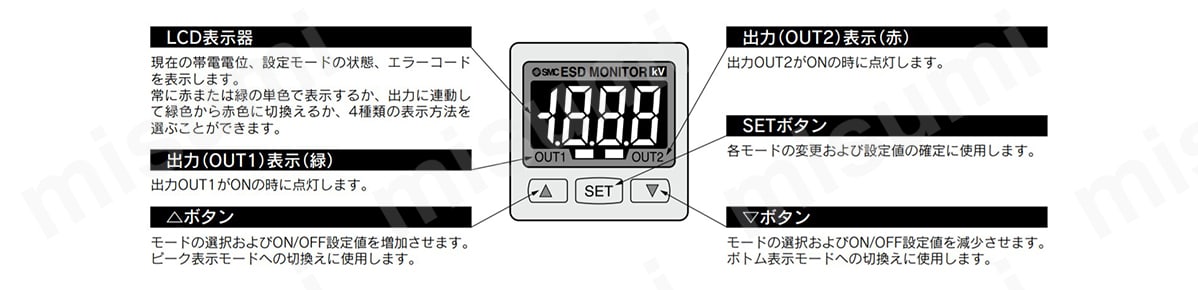

各部の名称
仕様
| 型番 | IZE11□ | |||
|---|---|---|---|---|
| 接続センサ | IZD10-110 | IZD10-510 | ||
| 定格測定範囲 | -0.4kV～+0.4kV注1） | -20kV～+20kV注2） | ||
| 設定測定距離 | 10～50mm | 25～75mm | ||
| 電源電圧 | DC21.6～26.4V（DC24V±10%以下、逆接保護付） | |||
| 消費電流 | 50mA以下（ただし、センサ部消費電流を除く） | |||
| センサ入力 | DC1～5V（入力インピーダンス：1MΩ） | |||
| - | 入力数 | 1入力 | ||
| 入力保護 | 過電圧保護付（ただし、電圧26.4Vまで対応） | |||
| 応差 | ヒステリシスモード：可変 ウインドコンパレータモード：可変 | |||
| スイッチ出力 | NPNまたはPNPオープンコレクタ 2出力 | |||
| - | 最大負荷電流 | 80mA | ||
| 最大印加電圧 | DC30V（NPN出力時） | |||
| 残留電圧 | 1V以下（負荷電流80mA時） | |||
| 短絡保護 | 短絡保護付 | |||
| 応答時間（センサ応答時間含む） | 100ms以下 チャタリング防止機能時、応答時間500ms、1s、2s以下 | |||
| アナログ出力 | 電圧出力 | 出力電圧：1～5V（定格測定範囲にて）、出力インピーダンス：約1kΩ | ||
| - | 精度（対表示値）（25℃） | ±1%F.S. | ||
| 電流出力 | 電流出力：4～20mA（定格測定範囲にて） 最大負荷インピーダンス：600Ω（DC24V時）、最小負荷インピーダンス：50Ω | |||
| - | 精度（対表示値）（25℃） | ±1%F.S. | ||
| 応答時間（センサ応答時間含む） | 200ms（フィルタなし）、1.5s（フィルタあり）以下 | |||
| 表示方法 | 3+1/2桁 7セグメント表示器、2色表示（赤色／緑色）、サンプリング周期：5回/1sec | |||
| 動作表示灯 | OUT1：ON時点灯（緑色）、OUT2：ON時点灯（赤色） | |||
| 耐環境 | 保護構造 | IP40 | ||
| 使用温度範囲 | 動作時：0～+50℃、保存時：-10～+60℃（ただし、凍結および結露しないこと） | |||
| 使用湿度範囲 | 動作時・保存時：35～85%R.H.（ただし、結露しないこと） | |||
| 耐電圧 | AC1,000V 1分間 モニタ単体において充電部一括と筐体間 | |||
| 絶縁抵抗 | 50MΩ以上（DC500Vメガにて）、モニタ単体において充電部一括と筐体間 | |||
| 耐振動 | 10～150Hz 複振幅1.5mmまたは 加速度98m/s2の小さいほうにてX, Y, Z各方向2時間（無通電） | |||
| 耐衝撃 | 100m/s2X, Y, Z各方向3回（無通電） | |||
| 温度特性 | ±0.5%F.S.（25℃基準） | |||
| 接続方式 | 電源、出力接続：5Pコネクタ、センサ接続：4Pコネクタ | |||
| 材質 | フロントケース：PBT、リアケース：PBT | |||
| 質量 | 電源・出力接続ケーブル含まず | 30g | ||
| 規格 | CEマーキング、UL（CSA）対応 | |||
注1）帯電物とセンサの距離25mm時の定格値
注2）帯電物とセンサの距離50mm時の定格値
注意・禁止事項
注意事項
- ※ ご使用の前に必ずカタログの「安全上のご注意につきまして」「共通／製品個別注意事項」をご確認ください。
- ※ 画像は代表画像です。実際の商品とは異なる場合があります。
- ※ 上記以外の情報につきましてはカタログをご覧ください。
型番リスト
- 表示件数:
| 型番 |
付属品・オプション/個別手配 |
入出力仕様 |
コネクタオプション | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
電源･出力接続ケーブル／パネルマウントアダプタ＋前面保護カバー
|
NPNオープンコレクタ2出力＋アナログ出力1-5V
|
センサ接続用コネクタ付
| 1個 | 8,489円(
9,338円
) | 6日目 | |
電源･出力接続ケーブル／ブラケット
|
PNPオープンコレクタ2出力＋アナログ出力1-5V
|
センサ接続用コネクタ付
| 1個 | 9,736円(
10,710円
) | 6日目 | |
|
電源･出力接続ケーブル
|
PNPオープンコレクタ2出力＋アナログ出力4-20mA
|
センサ接続用コネクタ付
| 1個 | 9,485円(
10,434円
) | - |
Loading...
詳細情報
基本情報
縦横密着取り付けが可能な表面電位センサモニタ。
【特長】
・設定最小単位：0.001kV（±0.4kV時）、0.1kV（±20kV時）
・表示精度：±0.5％F.S.±1digit
・検出距離補正機能（1mm刻みで調整可能）
・レンジ切換により、2つのセンサ（±0.4kV、±20kV）に対応
・2色表示（赤/緑）
・コネクタ接続
・ピーク値、ボトム値表示
・キーロック機能
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
