HNSU-F／HNSB-F ストレートクランク
- 数量スライド割引
- 通常価格(税別)
- 4,589円 ～ 6,034円
- 税込価格
- 5,048円 ～ 6,637円
【特長】・ハンドル本体は静電塗装がされています。・全商品に固定グリップが付属し...
型番
未確定6件の候補があります。
Loading...
商品情報

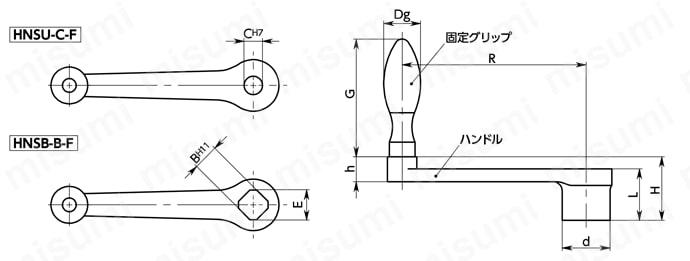

外形図
製品仕様
- 商品記号により、丸穴と角穴が選択できます。
HNSU-C-F：丸穴（公差：H7）
HNSB-B-F：角穴（公差：H11）
材質・仕上げ
HNSU-F/HNSB-F
ハンドル：FCD400相当／静電塗装（つや消し黒）
回転グリップ：SUM22L／三価クロメート処理
規格表
HNSU-C-F 丸穴
| 型番 | R | C | Dg | h | d | L | G | H | 質量（g） |
|---|---|---|---|---|---|---|---|---|---|
| HNSU-63-C6-F | 63 | 6 | 16 | 11 | 20 | 20 | 50 | 26 | 125 |
| HNSU-80-C8-F | 80 | 8 | 18 | 13 | 24 | 24 | 56 | 31 | 203 |
| HNSU-100-C10-F | 100 | 10 | 20 | 13 | 28 | 28 | 64 | 34 | 288 |
| HNSU-125-C10-F | 125 | 10 | 22 | 14 | 34 | 34 | 72 | 40 | 458 |
HNSB-B-F 角穴
| 型番 | R | B※1 | E min※2 | Dg | h | d | L | G | H | 質量（g） |
|---|---|---|---|---|---|---|---|---|---|---|
| HNSB-80-B12-F | 80 | 12 | 16.1 | 18 | 13 | 24 | 24 | 56 | 31 | 170 |
| HNSB-100-B14-F | 100 | 14 | 18.1 | 20 | 13 | 28 | 28 | 64 | 34 | 264 |
| HNSB-125-B17-F | 125 | 17 | 22.2 | 22 | 14 | 34 | 34 | 72 | 40 | 414 |
※1：本商品の角穴は、DIN規格（DIN79）に従います。
※2：面取りE：角穴の角部は面取りをしています。
型番リスト
- 表示件数:
| 型番 |
クランクハンドル 回し半径(mm) |
取付部 穴加工 |
グリップ/取付穴有無 |
グリップ 材質 |
取付部 外径(φ) |
丸穴径(φ) |
角穴径(mm) | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
80
|
角穴
|
グリップあり
|
[スチール] SUM22L
|
24
|
-
|
12
| 1個 | 4,589円(
5,048円
) | 4日目 | |
100
|
角穴
|
グリップあり
|
[スチール] SUM22L
|
28
|
-
|
14
| 1個 | 5,389円(
5,928円
) | 4日目 | |
125
|
角穴
|
グリップあり
|
[スチール] SUM22L
|
34
|
-
|
17
| 1個 | 5,989円(
6,588円
) | 4日目 | |
80
|
丸穴(リーマ仕上)
|
グリップあり
|
[スチール] SUM22L
|
24
|
8
|
-
| 1個 | 4,889円(
5,378円
) | 4日目 | |
100
|
丸穴(リーマ仕上)
|
グリップあり
|
[スチール] SUM22L
|
28
|
10
|
-
| 1個 | 5,489円(
6,038円
) | 4日目 | |
125
|
丸穴(リーマ仕上)
|
グリップあり
|
[スチール] SUM22L
|
34
|
10
|
-
| 1個 | 6,034円(
6,637円
) | 4日目 |
Loading...
詳細情報
基本情報
【特長】
・ハンドル本体は静電塗装がされています。
・全商品に固定グリップが付属しています。
カタログ
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
