赤田工業

真空タンク縦型VS-Vシリーズ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログ

評価 0.0 0件のレビュー（商品レビューの投稿ができます）

通常価格(税別): 33,382円～ 100,218円

税込価格: 36,720円～ 110,240円

【特長】・各種真空装置の補助タンクとしてご使用頂けます。・タンクの材質は耐食性...

形状：

縦型
フランジ呼び径：

NW25
材質：

SUS304

未確定7件の候補があります。

CADデータダウンロード

My部品表保存

数量：
価格を確認

商品情報
型番リスト
詳細情報
カタログ

商品情報

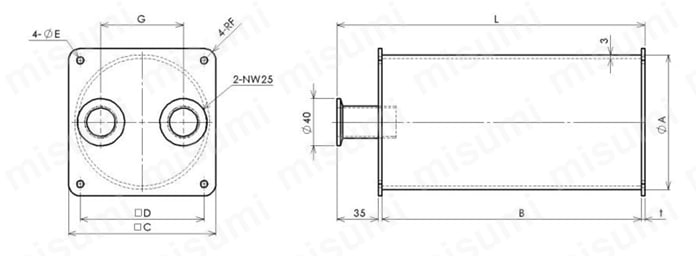

外形図

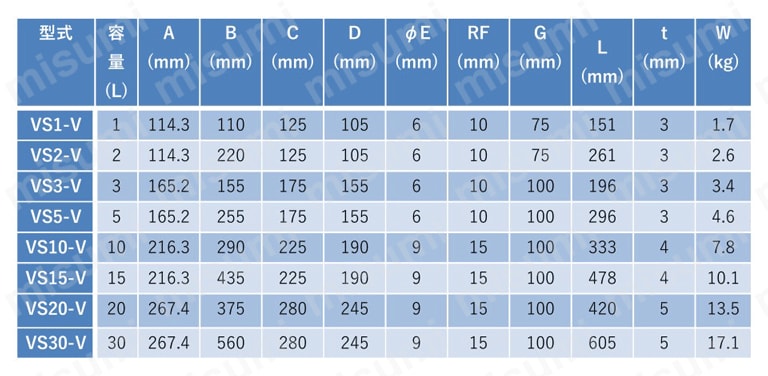

規格表

注意・禁止事項

本タンクは真空専用です、加圧用途には使用しないでください。
液体容器として使用しないでください。
タンク内外面は素材肌のままです。材料の特性上、外観に軽度のキズが付いている場合がありますが、真空タンクとしての機能に問題は有りません。
タンク胴体部には溶接管を使用しています。溶接部に、若干のビード盛り上がりが残っています。

型番リスト

表示件数:

型番	容量(L)	胴体部外径A(φ)	全長L(mm)	取付穴ピッチD(mm)	座面幅C(mm)	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

VS1-V	1	114.3	151	105	125	10	1個	33,382円( 36,720円 )	22日目
VS2-V	2	114.3	261	105	125	10	1個	35,531円( 39,084円 )	10日目
VS3-V	3	165.2	196	155	175	10	1個	37,613円( 41,374円 )	10日目
VS5-V	5	165.2	296	155	175	10	1個	41,650円( 45,815円 )	16日目
VS15-V	15	216.3	478	190	225	10	1個	69,968円( 76,965円 )	10日目
VS20-V	20	267.4	420	245	280	10	1個	89,370円( 98,307円 )	10日目
VS30-V	30	267.4	605	245	280	10	1個	100,218円( 110,240円 )	10日目

詳細情報

基本情報

基本情報

【特長】
・各種真空装置の補助タンクとしてご使用頂けます。
・タンクの材質は耐食性に優れたSUS304です。
・機能重視でシンプルなタンクで、設置方法も縦横の選択が出来ます。
・容量は1L～30Lまでラインナップがあります。※30L以上の容量も近日ラインナップ予定。
・タンクは真空に十分耐え得る強度を有しております。（大気圧101.3kPaに耐え得る強度）。
・リーク検査を実施した後に出荷します。

カタログ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
