アルミ構造材 SF20 溝幅6mmタイプ SF-40・60・SS/SF-40・80
- 通常価格(税別)
- -
- 税込価格
- -
SF20シリーズ対応。溝幅6mmタイプ。40mm・60mmと40mm・80mm...
-
- 基準フレーム幅(mm)：
- 40
-
- フレームシリーズ：
- SUS SF20（溝幅6mmタイプ）
-
- 表面処理：
- アルマイト
-
- 溝面種類：
- 4面溝
-
- 材質：
- A6N01SS-T5
-
- 抵抗値(Ω)：
- 109～10（帯電防止レベル）
(i)ご注意
- 標準品をご希望の場合は、フレーム形状：長方形（追加工なし）をご選択ください
- 追加工あり型式はL寸(長さ)の後ろに追加工記号が付きます。カットのみはL寸までの型式となります。
型式間違いにご注意ください。 - 追加工なしのフレームをご希望の場合は、画面左絞り込み条件「フレーム形状」」より「追加工なし」をご選択ください。
- 項目（2-1）から（4）の選択肢を選択すると、追加工品となります
追加工についてはカタログPDFのP344～をご確認ください
型番
未確定7件の候補があります。
Loading...
商品情報
外形図

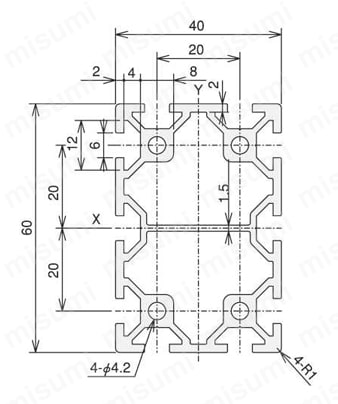

SFF-462/SFF-464

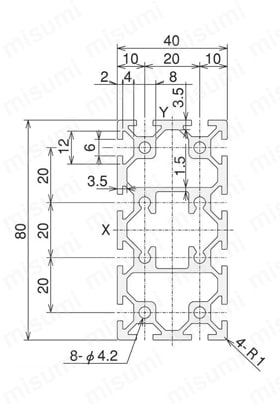

SFF-4082/SFF-4084
製品仕様
| 型番 | 材質 | 環境 | 断面2次モーメント | 断面係数 | 単位質量 | 抵抗値 |
|---|---|---|---|---|---|---|
| SFF-462 | A6N01SS-T5 アルマイト表面処理 | RoHS10対応品 | Ix=27.01×104mm4 Iy=12.62×104mm4 | Zx=9.00×103mm3 Zy=6.31×103mm3 | 1.80kg/m | 109～10Ω（帯電防止レベル） |
| SFF-464 | ||||||
| SFF-4082 | Ix=63.56×104mm4 Iy=18.39×104mm4 | Zx=15.89×103mm3 Zy=9.19×103mm3 | 2.70kg/m | |||
| SFF-4084 |
型番リスト
- 表示件数:
| 型番 |
フレームサイズ |
フレーム形状 |
フレーム溝数 |
断面2次モーメント lx |
断面2次モーメント ly |
断面係数 Zx |
断面係数 Zy |
(1-1)長さ【定尺】(mm) |
(1-2)長さ【カット品】(mm) |
(2-1)側面穴あけ加工 |
(2-2)フレームキャップ外寸内仕様オプション（TGジョイントのみ） |
(3)端面タップ加工 |
(4)45°斜めカット | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
40×60
|
[長方形] 長方形（追加工なし)
|
2列溝×3列溝
|
27.01×104mm4 |
12.62×104mm4 |
9.00×103mm3 |
6.31×103mm3 |
4000
|
-
|
-
|
-
|
-
|
-
| 1個 | 9,888円(
10,877円
) | 5日目 | |
40×60
|
[長方形] 長方形（追加工なし)
|
2列溝×3列溝
|
27.01×104mm4 |
12.62×104mm4 |
9.00×103mm3 |
6.31×103mm3 |
-
|
50 ～ 4000
|
-
|
-
|
-
|
-
| 1個 | -( -
) | 5日目 | |
40×60
|
[長方形] 長方形（追加工あり）
|
2列溝×3列溝
|
27.01×104mm4 |
12.62×104mm4 |
9.00×103mm3 |
6.31×103mm3 |
-
|
50 ～ 4000
|
なし
|
-
|
なし
|
両端【DHW】 / 両端【DVW】 / 片端【DHS】 / 片端【DVS】
| 1個 | -( -
) | 5日目 | |
40×60
|
[長方形] 長方形（追加工あり）
|
2列溝×3列溝
|
27.01×104mm4 |
12.62×104mm4 |
9.00×103mm3 |
6.31×103mm3 |
-
|
50 ～ 4000
|
QCジョイント用【QCC】 / QCジョイント用【QCS】 / QCジョイント用【QCV】 / QCジョイント用【QCW】 / QCジョイント用【QCY】
|
なし
|
なし
|
なし
| 1個 | -( -
) | 5日目 | |
40×60
|
[長方形] 長方形（追加工あり）
|
2列溝×3列溝
|
27.01×104mm4 |
12.62×104mm4 |
9.00×103mm3 |
6.31×103mm3 |
-
|
50 ～ 4000
|
QCジョイント用【QCC】 / QCジョイント用【QCS】 / QCジョイント用【QCV】 / QCジョイント用【QCW】 / QCジョイント用【QCY】
|
なし
|
両端面【TW】 / 右端面【TR】 / 左端面【TL】
|
なし
| 1個 | -( -
) | 5日目 | |
40×60
|
[長方形] 長方形（追加工あり）
|
2列溝×3列溝
|
27.01×104mm4 |
12.62×104mm4 |
9.00×103mm3 |
6.31×103mm3 |
-
|
50 ～ 4000
|
なし
|
-
|
両端面【TW】 / 右端面【TR】 / 左端面【TL】
|
なし
| 1個 | -( -
) | 5日目 | |
40×60
|
[長方形] 長方形（追加工あり）
|
2列溝×3列溝
|
27.01×104mm4 |
12.62×104mm4 |
9.00×103mm3 |
6.31×103mm3 |
-
|
50 ～ 4000
|
なし
|
-
|
両端面【TW】 / 右端面【TR】 / 左端面【TL】
|
片端【DHS】 / 片端【DVS】
| 1個 | -( -
) | 5日目 |
Loading...
詳細情報
基本情報
SF20シリーズ対応。溝幅6mmタイプ。40mm・60mmと40mm・80mmのアルミフレームです。
(i)ご注意
- 標準品をご希望の場合は、フレーム形状：長方形（追加工なし）をご選択ください
- 追加工あり型式はL寸(長さ)の後ろに追加工記号が付きます。カットのみはL寸までの型式となります。
型式間違いにご注意ください。 - 追加工なしのフレームをご希望の場合は、画面左絞り込み条件「フレーム形状」」より「追加工なし」をご選択ください。
- 項目（2-1）から（4）の選択肢を選択すると、追加工品となります
追加工についてはカタログPDFのP344～をご確認ください
