仕様・寸法を表示する

追加工・オプション

BEIDI（ベイディ）

BEIDI（ベイディ）

タイミングベルト XL（TBNV-XL）

タイミングベルト XL（TBNV-XL）

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
270円 ～ 2,147円
税込価格
297円 ～ 2,362円

XLタイプは一般的な伝道用タイミングベルトです。タイミングプーリXLタイプを合...

詳細情報を確認する

型番

未確定41件の候補があります。

  • CADデータ未対応

Loading...

商品情報

外形図

タイミングベルト XL（TBNV-XL） 外形図01

使用温度範囲：-25～+80℃

製品仕様

材質
（1）歯面カバーナイロン帆布
（2）歯ゴムクロロプレンゴム
（3）心線ガラスファイバコードS・Z撚り交互連続

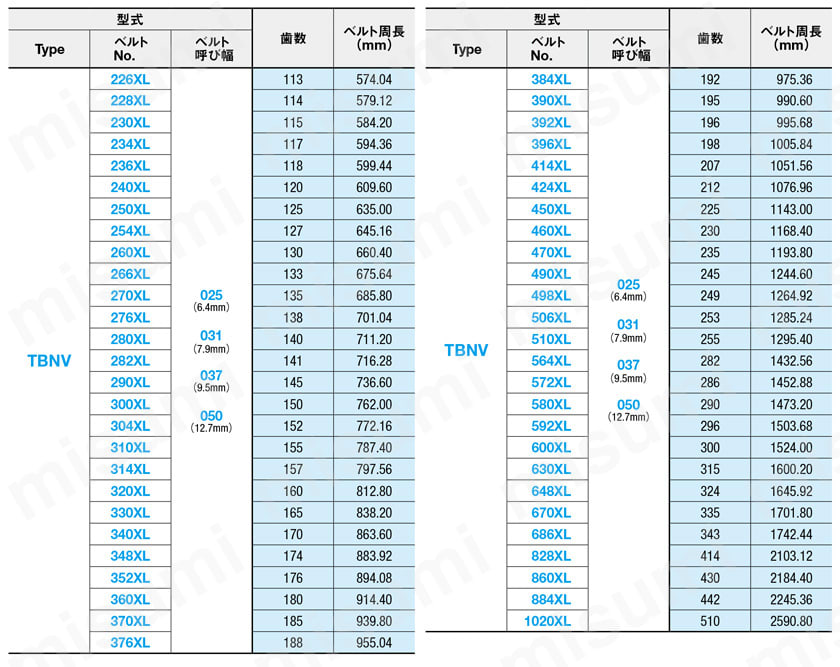

規格表

・Pitch 5.08mm ※ベルトNo.とベルト周長は対応していません。

タイミングベルト XL（TBNV-XL） 規格表01

タイミングベルト XL（TBNV-XL） 規格表02

型番リスト

表示件数:
  1. 1
型番
ベルト呼び幅(mm)
ベルト呼び幅(inch)
ベルト周長(mm)
歯数
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
6.4
0.25
213.36
42

1個

270円( 297円 )

6日目～

12.7
0.5
238.76
47

1個

829円( 912円 )

6日目～

12.7
0.5
254
50

1個

1,157円( 1,273円 )

6日目～

12.7
0.5
269.24
53

1個

1,164円( 1,280円 )

6日目～

9.5
0.37
279.4
55

1個

316円( 348円 )

6日目～

9.5
0.37
299.72
59

1個

696円( 766円 )

6日目～

7.9
0.31
304.8
60

1個

306円( 337円 )

6日目～

12.7
0.5
309.88
61

1個

1,188円( 1,307円 )

6日目～

9.5
0.37
345.44
68

1個

981円( 1,079円 )

6日目～

9.5
0.37
350.52
69

1個

983円( 1,081円 )

6日目～

6.4
0.25
355.6
70

1個

299円( 329円 )

6日目～

9.5
0.37
355.6
70

1個

983円( 1,081円 )

6日目～

9.5
0.37
360.68
71

1個

986円( 1,085円 )

6日目～

9.5
0.37
375.92
74

1個

991円( 1,090円 )

6日目～

6.4
0.25
391.16
77

1個

308円( 339円 )

6日目～

7.9
0.31
401.32
79

1個

333円( 366円 )

6日目～

9.5
0.37
401.32
79

1個

1,000円( 1,100円 )

6日目～

12.7
0.5
406.4
80

1個

601円( 661円 )

6日目～

12.7
0.5
441.96
87

1個

2,123円( 2,335円 )

6日目～

9.5
0.37
457.2
90

1個

370円( 407円 )

8日目～

12.7
0.5
482.6
95

1個

2,147円( 2,362円 )

6日目～

9.5
0.37
492.76
97

1個

378円( 416円 )

8日目～

7.9
0.31
513.08
101

1個

367円( 404円 )

6日目～

9.5
0.37
533.4
105

1個

405円( 446円 )

6日目～

9.5
0.37
558.8
110

1個

411円( 452円 )

6日目～

6.4
0.25
584.2
115

1個

1,197円( 1,317円 )

9日目～

9.5
0.37
635
125

1個

592円( 651円 )

8日目～

12.7
0.5
685.8
135

1個

822円( 904円 )

6日目～

9.5
0.37
736.6
145

1個

663円( 729円 )

6日目～

9.5
0.37
762
150

1個

670円( 737円 )

6日目～

9.5
0.37
797.56
157

1個

684円( 752円 )

6日目～

9.5
0.37
812.8
160

1個

689円( 758円 )

6日目～

9.5
0.37
975.36
192

1個

846円( 931円 )

6日目～

9.5
0.37
1005.84
198

1個

855円( 941円 )

6日目～

9.5
0.37
1143
225

1個

905円( 996円 )

8日目～

9.5
0.37
1168.4
230

1個

915円( 1,007円 )

8日目～

9.5
0.37
1193.80
235

1個

1,105円( 1,216円 )

8日目～

6.4
0.25
1244.6
245

1個

782円( 860円 )

6日目～

9.5
0.37
1264.92
249

1個

1,131円( 1,244円 )

6日目～

9.5
0.37
1432.56
282

1個

1,167円( 1,284円 )

6日目～

12.7
0.5
1600.2
315

1個

1,262円( 1,388円 )

6日目～

  1. 1

Loading...

詳細情報

基本情報

XLタイプは一般的な伝道用タイミングベルトです。タイミングプーリXLタイプを合わせてご利用頂けます。ベルト材質にはゴムを利用しております。周長83mmから4153mmまで幅広くお選びいただけます。1995年中国に設立されているベルトのメーカーです。主力商品はタイミングベルトで中国有数のベルトメーカーです。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

タイミングベルト XL（TBNV-XL）

タイミングベルト XL（TBNV-XL）

    ハイトルクタイミングベルト S5M

    ハイトルクタイミングベルト S5M

      ハイトルクタイミングベルト S2M

      ハイトルクタイミングベルト S2M

        タイミングベルト H TBNVシリーズ

        タイミングベルト H TBNVシリーズ

          タイミングベルト TTBUV-T5

          タイミングベルト TTBUV-T5

            タイミングベルト　Ｔ１０タイプ

            タイミングベルト　Ｔ１０タイプ

              タイミングベルト　Ｔ５タイプ

              タイミングベルト　Ｔ５タイプ

                タイミングベルト L（TBNV-L）

                タイミングベルト L（TBNV-L）

                  タイミングベルト T10（TTBUV-T10）

                  タイミングベルト T10（TTBUV-T10）

                    タイミングベルト　２ＧＴタイプ

                    タイミングベルト　２ＧＴタイプ

                      タイミングベルト　３ＧＴタイプ

                      タイミングベルト　３ＧＴタイプ

                        ハイトルクタイミングベルト S3M

                        ハイトルクタイミングベルト S3M

                          タイミングベルト MXLタイプ（TBNV-MXL）

                          タイミングベルト MXLタイプ（TBNV-MXL）
                            メーカー BEIDI（ベイディ） BEIDI（ベイディ） BEIDI（ベイディ） BEIDI（ベイディ） BEIDI（ベイディ） ミスミ ミスミ BEIDI（ベイディ） BEIDI（ベイディ） ミスミ ミスミ BEIDI（ベイディ） BEIDI（ベイディ）
                            通常価格 270円～ 308円～ 264円～ 917円～ 355円～ 1,460円～ 1,180円～ 380円～ 706円～ 760円～ 1,080円～ 283円～ 251円～
                            通常出荷日 6日目～   6日目～   6日目～   6日目～   6日目～   5日目   当日出荷可能 3日目～   当日出荷可能 6日目～   在庫品1日目～   当日出荷可能 3日目～   3日目   6日目～   6日目～
                            種類 クローズエンド クローズエンド クローズエンド クローズエンド クローズエンド クローズエンド クローズエンド クローズエンド クローズエンド クローズエンド クローズエンド クローズエンド クローズエンド
                            歯形(ベルト形) XL S5M S2M H T5 T10 T5 L T10 2GT 3GT S3M MXL
                            ベルト材質 ゴムベルト ゴムベルト ゴムベルト ゴムベルト ゴムベルト ポリウレタンベルト ポリウレタンベルト ゴムベルト ゴムベルト ゴムベルト ゴムベルト ゴムベルト ゴムベルト
                            心線材質 ガラスファイバ ガラスファイバ ガラスファイバ ガラスファイバ ガラスファイバ スチールコード スチールコード ガラスファイバ ガラスファイバ グラスファイバー グラスファイバー ガラスファイバ ガラスファイバ
                            ベルト歯面 標準(片面) 標準(片面) 標準(片面) 標準(片面) 標準(片面) 標準(片面) 標準(片面) 標準(片面) 標準(片面) 標準(片面) 標準(片面) 標準(片面) 標準(片面)
