SUS316 ステンレス製高圧ニードルバルブ（ダブルフェルールタイプ） SNVTタイプ
- 通常価格(税別)
- 26,479円 ～ 42,338円
- 税込価格
- 29,127円 ～ 46,572円
【特長】・高圧ガス認定品として安全設計をしております。・ハンドルは操作しやすい...
商品情報
製品仕様
| 最高使用圧力 | 25.5MPa［260Kgf/cm2］ | ||||||
|---|---|---|---|---|---|---|---|
| 使用温度範囲 | H-TYPE | HT-TYPE | HG-TYPE | ||||
| -20～150℃ | -20～230℃ | -20～400℃※ | |||||
| 適用チューブ外径 | 6mm,8mm,10mm,12mm,1/4inch,3/8inch,1/2inch | ||||||
| 適応接続ねじ | RC1/4,RC3/8,RC1/2（ISO7-1）,1/4NPT,3/8NPT,1/2NPT（ANSI B 1.20.1） | ||||||
| ソケットウェルド | 1/4B,3/8B,1/2B（JIS B 2316） | ||||||
| 要部材質 | ボティー | ステム | グランドパッキン | ハンドル | |||
| SUS F 316 | SUS630 | H-TYPE | HT-TYPE | HG-TYPE | ADC | ||
| PTFE | V/#VFC-25+VF20 | V/#VFC-25+VF20 | |||||
※ダブルフェルール継手タイプは360℃まで

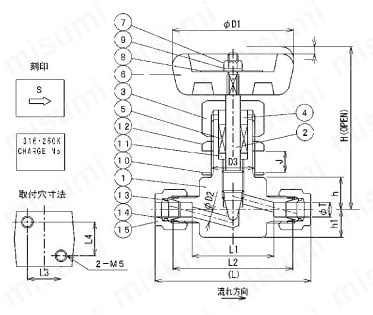

構造図
構成部品表
| 部品番号 | 部品名称 | 材質 | 数量 |
|---|---|---|---|
| 1 | 弁箱 | SUS F 316 | 1 |
| 2 | 弁棒 | SUS630 | 1 |
| 3 | グランドナット | SUS316 | 1 |
| 4 | グランド | SUS316 | 1 |
| 5 | グランドパッキン | PTFE | 1SET |
| 6 | ハンドル | ADC12 | 1 |
| 7 | ハンドル固定ナット | SUS304 | 1 |
| 8 | 銘板 | A1050P | 1 |
| 9 | スプリングワッシャー | SUS304 | 1 |
| 10 | パネルパッキン | NONASBESTOS | 1 |
| 11 | パッキンワッシャー | SUS316 | 1 |
| 12 | パネルナット | SUS316 | 1 |
| 13 | フロントフェルール | SUS316 | 2 |
| 14 | パックフェルール | SUS316 | 2 |
| 15 | 袋ナット | SUS316 | 2 |

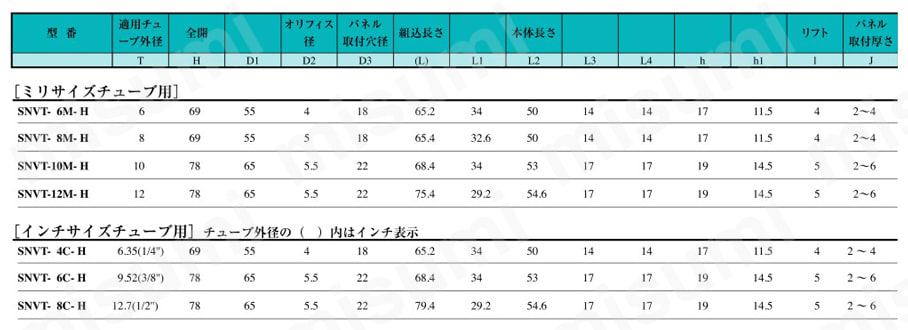

規格表
※最高使用圧力:25.5MPa（38℃）
※使用温度範囲:-20～150℃
性質性能情報・試験情報

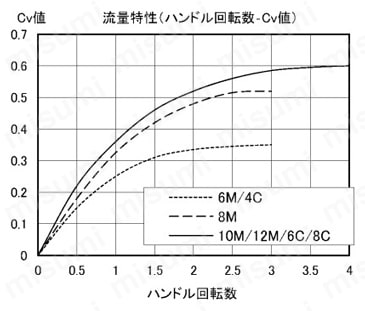

流量特性（ハンドル回転数-Cv値）
型番リスト
- 表示件数:
| 型番 |
供給側 配管パイプ径(φ) |
制御側 配管パイプ径(φ) |
長さ L(mm) |
高さ H(mm) |
ハンドル径 D(φ) |
使用温度範囲(℃) | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
6.35
|
6.35
|
65.2
|
69
|
55
|
-20～150
| 1個 | 26,479円(
29,127円
) | 5日目 | |
6.35
|
6.35
|
65.2
|
69
|
55
|
-20～360
| 1個 | 35,286円(
38,815円
) | 9日目 | |
6.35
|
6.35
|
65.2
|
69
|
55
|
-20～230
| 1個 | 31,758円(
34,934円
) | 9日目 | |
9.5
|
9.5
|
68.4
|
78
|
65
|
-20～150
| 1個 | 29,995円(
32,995円
) | 5日目 | |
9.5
|
9.5
|
68.4
|
78
|
65
|
-20～360
| 1個 | 38,820円(
42,702円
) | 9日目 | |
9.5
|
9.5
|
68.4
|
78
|
65
|
-20～230
| 1個 | 35,286円(
38,815円
) | 9日目 | |
6
|
6
|
65.2
|
69
|
55
|
-20～150
| 1個 | 26,479円(
29,127円
) | 5日目 | |
6
|
6
|
65.2
|
69
|
55
|
-20～360
| 1個 | 35,286円(
38,815円
) | 9日目 | |
6
|
6
|
65.2
|
69
|
55
|
-20～230
| 1個 | 31,758円(
34,934円
) | 9日目 | |
12.7
|
12.7
|
79.4
|
78
|
65
|
-20～150
| 1個 | 33,520円(
36,872円
) | 5日目 | |
12.7
|
12.7
|
79.4
|
78
|
65
|
-20～360
| 1個 | 42,338円(
46,572円
) | 9日目 | |
12.7
|
12.7
|
79.4
|
78
|
65
|
-20～230
| 1個 | 38,820円(
42,702円
) | 9日目 | |
8
|
8
|
65.4
|
69
|
55
|
-20～150
| 1個 | 28,242円(
31,066円
) | 5日目 | |
8
|
8
|
65.4
|
69
|
55
|
-20～360
| 1個 | 37,057円(
40,763円
) | 9日目 | |
8
|
8
|
65.4
|
69
|
55
|
-20～230
| 1個 | 33,520円(
36,872円
) | 9日目 | |
10
|
10
|
68.4
|
78
|
65
|
-20～150
| 1個 | 29,995円(
32,995円
) | 5日目 | |
10
|
10
|
68.4
|
78
|
65
|
-20～360
| 1個 | 38,820円(
42,702円
) | 9日目 | |
10
|
10
|
68.4
|
78
|
65
|
-20～230
| 1個 | 35,286円(
38,815円
) | 9日目 | |
12
|
12
|
75.4
|
78
|
65
|
-20～150
| 1個 | 33,520円(
36,872円
) | 5日目 | |
12
|
12
|
75.4
|
78
|
65
|
-20～360
| 1個 | 42,338円(
46,572円
) | 9日目 | |
12
|
12
|
75.4
|
78
|
65
|
-20～230
| 1個 | 38,820円(
42,702円
) | 9日目 |
Loading...
詳細情報
基本情報
【特長】
・高圧ガス認定品として安全設計をしております。
・ハンドルは操作しやすい滑らかな形状です。
・ハンドルには、水抜き穴があいている為、屋外での使用時に雨水等がたまることがありません。
・ハンドルトルクは軽くコンパクトな設計です。
・固定方法は、バルブ底部の取付ねじ穴による方法、パネル取付方法の2種類から選定できます。
・グランドパッキンの交換により、400℃までの使用が可能です
カタログ
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
