仕様・寸法を表示する

追加工・オプション

椿本チエイン

椿本チエイン

RS40 ロックスプロケット Sタイプ

RS40 ロックスプロケット Sタイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
4,711円 ～ 8,252円
税込価格
5,182円 ～ 9,077円

キーレス締結具と一体化したスプロケット。【特長】・取付け（締結）後のガタがない...

詳細情報を確認する

型番

未確定28件の候補があります。

Loading...

商品情報

製品仕様

RS40 ロックスプロケット Sタイプの製品イメージ

商品特長詳細

締結原理

締結原理イメージ画像

締結原理イメージ画像

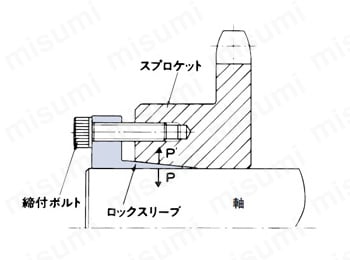

スプロケット内径、およびロックスリーブの外径はテーパになっており、締付ボルト（締結ナット）を締付けることにより、スプロケットはテーパ面を摺動しながら移動する。
この時、くさび作用により軸およびテーパ内面を押付ける半径方向の力、P、P'が発生し、摩擦力によってスプロケットおよびシャフトを強力に締結。

Sタイプの構造とスリーブ取付形式

Sタイプの構造とスリーブ取付形式のイメージ画像

Sタイプの構造とスリーブ取付形式のイメージ画像

RS40-1B15TQ-S33_ _ _

  • ※ 上記の製品は形式Aのみとなります。
  • ※ 形式Bはチェーンと干渉するため、対応できません。

型番リスト

表示件数:
  1. 1
型番
歯数(T)
軸穴径 D(mm)
軸種類
ピッチ円直径(DP)(mm)
外径（DO)(mm)
ハブ外径(DH)(mm)
ハブ長さ（L)(mm)
スリーブ　枠番
スリーブ　DF(mm)
スリーブ　DC(mm)
スリーブ吐出寸L1(mm)
形式　
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
14
20
ロックS
57.07
63
42
22
S2
42
32
14
A
10

1個

4,711円( 5,182円 )

9日目

15
19
ロックS
61.08
67
46
22
S2
42
32
14
B
10

1個

4,783円( 5,261円 )

9日目

15
20
ロックS
61.08
67
46
22
S2
42
32
14
B
10

1個

5,279円( 5,807円 )

9日目

16
28
ロックS
65.1
71
50
22
S3
48
38.5
15.5
B
10

1個

4,911円( 5,402円 )

9日目

17
30
ロックS
69.12
75
54
22
S4
56
46
15.5
B
10

1個

5,951円( 6,546円 )

9日目

17
35
ロックS
69.12
75
54
22
S4
56
46
15.5
B
10

1個

5,226円( 5,749円 )

9日目

18
30
ロックS
73.14
78
57
22
S4
56
46
15.5
B
10

1個

5,925円( 6,518円 )

9日目

19
25
ロックS
77.16
83
62
22
S4
56
46
15.5
A
10

1個

6,018円( 6,620円 )

9日目

20
20
ロックS
81.18
88
67
25
S2
42
32
14
B
10

1個

6,018円( 6,620円 )

9日目

20
32
ロックS
81.18
88
67
25
S4
56
46
15.5
A
10

1個

6,018円( 6,620円 )

9日目

20
38
ロックS
81.18
88
67
25
S5
66
56
17.5
A
10

1個

5,620円( 6,182円 )

9日目

21
22
ロックS
85.21
92
71
25
S2
42
32
14
B
10

1個

5,994円( 6,593円 )

9日目

21
25
ロックS
85.21
92
71
25
S4
56
46
15.5
A
10

1個

5,683円( 6,251円 )

9日目

21
30
ロックS
85.21
92
71
25
S4
56
46
15.5
B
10

1個

5,529円( 6,082円 )

9日目

22
20
ロックS
89.24
96
75
25
S2
42
32
14
A
10

1個

6,596円( 7,256円 )

9日目

22
20
ロックS
89.24
96
75
25
S2
42
32
14
B
10

1個

6,596円( 7,256円 )

9日目

23
25
ロックS
93.27
98
77
25
S4
56
46
15.5
B
10

1個

6,090円( 6,699円 )

9日目

23
30
ロックS
93.27
98
77
25
S4
56
46
15.5
B
10

1個

6,724円( 7,396円 )

9日目

24
25
ロックS
97.3
104
63
25
S4
56
46
15.5
B
10

1個

5,906円( 6,497円 )

9日目

25
20
ロックS
101.33
108
63
25
S2
42
32
14
A
10

1個

5,906円( 6,497円 )

9日目

25
40
ロックS
101.33
108
63
25
S5
66
56
17.5
A
10

1個

6,519円( 7,171円 )

9日目

26
22
ロックS
105.36
112
63
25
S2
42
32
14
B
10

1個

7,123円( 7,835円 )

9日目

26
30
ロックS
105.36
112
63
25
S4
56
46
15.5
A
10

1個

7,123円( 7,835円 )

9日目

28
18
ロックS
113.43
120
63
25
S2
42
32
14
B
10

1個

7,123円( 7,835円 )

9日目

32
25
ロックS
129.57
137
68
28
S4
56
46
15.5
A
10

1個

7,053円( 7,758円 )

9日目

36
30
ロックS
145.72
153
68
28
S4
56
46
15.5
A
10

1個

7,040円( 7,744円 )

9日目

40
32
ロックS
161.87
169
68
28
S4
56
46
15.5
B
10

1個

7,474円( 8,221円 )

9日目

40
35
ロックS
161.87
169
68
28
S4
56
46
15.5
B
10

1個

8,252円( 9,077円 )

9日目

  1. 1

Loading...

詳細情報

基本情報

キーレス締結具と一体化したスプロケット。
【特長】
・取付け（締結）後のガタがない。
・位相合わせも容易に行なうことが可能。
・ボルトの着脱のみで取付け／取外しが容易に行なうことが可能。
・スラスト方向の「抜止め」が不要。
