ヨシタケ

ヨシタケ

減圧弁（冷温水・油・空気用） GD-6シリーズ

減圧弁（冷温水・油・空気用） GD-6シリーズ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常単価(税別)
53,789円
税込単価
59,168円

【特長】・小型で軽量です。・小容量においても二次側圧力の精度は変わりません。

詳細情報を確認する

型番

GD-6-B-20A 解除

Loading...

指定中 の仕様・寸法情報

商品情報

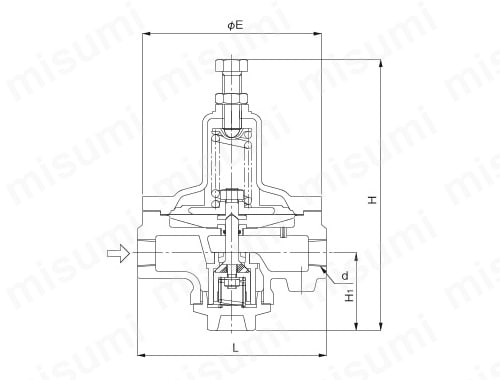

外形図

減圧弁（冷温水・油・空気用） GD-6シリーズ 外形図

製品仕様

適用流体冷温水・油・空気・その他非危険流体
一次側圧力0.1～1.0MPa
二次側圧力（A）0.02～0.1MPa（銘板色：黄）
（B）0.1～0.4MPa（銘板色：青）
最小差圧0.05MPa
最大減圧比10:1
流体温度5～80℃
弁座漏れ量無し
流体粘度300cSt以下
材質本体球状黒鉛鋳鉄（FCD450）
弁体・弁座黄銅及び青銅（FKMディスク入り）
ダイヤフラムステンレス鋼
接続JIS Rc

規格表

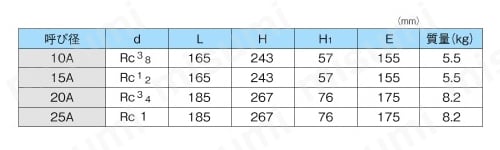

寸法及び質量

減圧弁（冷温水・油・空気用） GD-6シリーズ 外形図

選定サポート情報

選定サポート情報

減圧弁（冷温水・油・空気用） GD-6シリーズ 関連画像

選定サポート情報

減圧弁（冷温水・油・空気用） GD-6シリーズ 関連画像

※二次側配管を考慮し、使用する流量は10～20％の安全率（余裕）をお取りください。

性能・試験情報

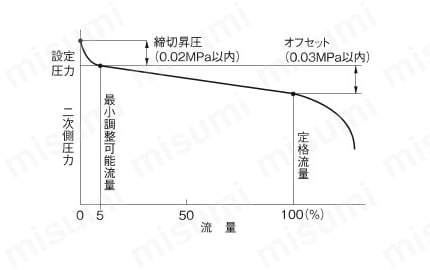

流量特性線図

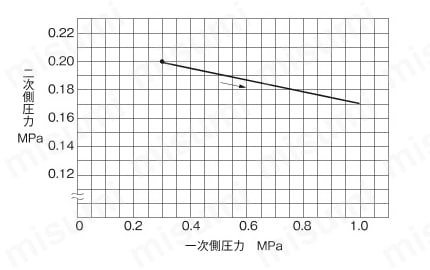

圧力特定線図

減圧弁（冷温水・油・空気用） GD-6シリーズ 関連画像
減圧弁（冷温水・油・空気用） GD-6シリーズ 関連画像

一次側圧力0.3MPaのときに二次側圧力を0.2MPaに設定して、一次側圧力を0.3～1.0MPaに変化させたときの二次側圧力の変動を表します。

型番リスト

表示件数:
  1. 1
型番
供給側 配管ねじの呼び B呼称(A呼称)
制御側 配管ねじの呼び B呼称(A呼称)
二次側圧力(MPa)
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除

GD-6-B-20A

3/4B(20A)
3/4B(20A)
0.1～0.4(銘板色:青)

1個

53,789円( 59,168円 )

5日目

  1. 1

Loading...

詳細情報

基本情報

【特長】
・小型で軽量です。
・小容量においても二次側圧力の精度は変わりません。

カタログ



類似品

類似品をすべて見る

閉じる

GD-6-B-20Aで型番確定

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

減圧弁（冷温水・油・空気用） GD-6シリーズの型番GD-6-B-20Aのページです。
型番GD-6-B-20Aに関する仕様情報を記載しております。

この商品を見た人は、こんな商品も見ています

今見ている商品

減圧弁（冷温水・油・空気用） GD-6シリーズ

減圧弁（冷温水・油・空気用） GD-6シリーズ

    RD-35，36型 減圧弁（水・温水・空気用） 平静

    RD-35，36型 減圧弁（水・温水・空気用） 平静

      AFV-1N型 吸気機構付空気抜弁

      AFV-1N型 吸気機構付空気抜弁

        RD-35F，36F型 減圧弁（水・温水・空気用） 平静

        RD-35F，36F型 減圧弁（水・温水・空気用） 平静

          AF-6N型 空気抜弁

          AF-6N型 空気抜弁

            SL-35N、35HN型 温水機器用逃し弁

            SL-35N、35HN型 温水機器用逃し弁

              吸排気弁 TAV-2シリーズ

              吸排気弁 TAV-2シリーズ
                メーカー ヨシタケ ベン ベン ベン ベン ベン ヨシタケ
                通常価格 38,147円～ 213,804円 20,933円～ 245,346円～ 11,737円～ 4,800円～ 17,029円
                通常出荷日 5日目～   6日目   3日目～   5日目～   在庫品1日目   当日出荷可能 3日目～   3日目
                調整弁/安全弁種類 減圧弁 減圧弁 空気抜弁/吸排気弁 減圧弁 空気抜弁/吸排気弁 逃し弁 空気抜弁/吸排気弁
                使用流体 水 / 空気 / 油 - 水 - 水 水 水
                減圧弁形式 直動式ダイヤフラム 直動式ダイヤフラム - 直動式ダイヤフラム - - -
                最高適用圧力【区分】(MPa) 0.11～1 - 1.01～2 - 0.11～1 - 0.11～1
                最高流体温度(℃) 80 5～90 5～80 5～90 5～100 5～100 80

                減圧弁（冷温水・油・空気用） GD-6シリーズのレビュー

                この商品のレビューはありません レビューを書く

                この商品のバリエーション

                型番
                GD-6-A-10A
                GD-6-A-15A
                GD-6-A-25A
                GD-6-B
                GD-6-B-10A
                GD-6-B-25A
                型番通常単価(税別)(税込単価)最小発注数量スライド値引通常
                出荷日                		供給側 配管ねじの呼び B呼称(A呼称) 制御側 配管ねじの呼び B呼称(A呼称) 二次側圧力
                (MPa)

                38,147円

                ( 41,962円 )                		1個 -

                11日目

                		3/8B(10A)3/8B(10A)0.02～0.1(銘板色:黄)

                53,824円

                ( 59,206円 )                		1個 あり

                5日目

                		1/2B(15A)1/2B(15A)0.02～0.1(銘板色:黄)

                50,093円

                ( 55,102円 )                		1個 -

                5日目

                		1B(25A)1B(25A)0.02～0.1(銘板色:黄)

                -

                ( - )                		1個 -

                -

                		---

                38,147円

                ( 41,962円 )                		1個 -

                5日目

                		3/8B(10A)3/8B(10A)0.1～0.4(銘板色:青)

                50,093円

                ( 55,102円 )                		1個 -

                5日目

                		1B(25A)1B(25A)0.1～0.4(銘板色:青)
