スライドレール FR7180【2個入り】
- 通常価格(税別)
- 61,013円 ～ 104,259円
- 税込価格
- 67,114円 ～ 114,685円
3段引のスライドレールです。【特長】・引き出しの取り付けがしやすい底付け仕様で...
-
- 用途：
- 直線引き出し用
-
- スライド方式：
- 3段引
-
- レール材質：
- 鋼
-
- 定格荷重［2本使用時］（範囲）(N)：
- 1,001～2,000
-
- 高さ(mm)：
- 24
-
- 幅(mm)：
- 70.8
-
- レール表面処理：
- 光沢クロメート処理
-
- 定格荷重(2本使用時)(N)：
- 1960
型番
未確定6件の候補があります。
Loading...
商品情報
製品仕様

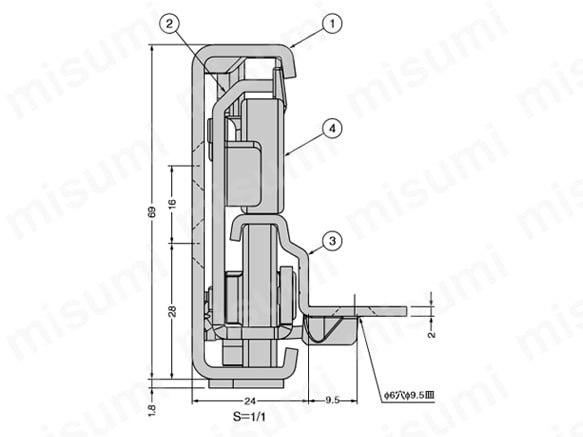

寸法図
構成図
| No. | 部品名 | 材料 | 仕上 |
|---|---|---|---|
| 1 | アウターメンバー | 鋼 | 光沢クロメート処理 |
| 2 | 中間メンバー | ||
| 3 | インナーメンバー | ||
| 4 | ローラー | ポリアセタール（POM） | － |
| 品番 | レール長さ | 移動距離 | A | B | C | D | E | F | G | H | I | 耐荷重N／ペア | 耐荷重kgf／ペア | 質量kg／ペア |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FR7180-500 | 500 | 485 | 50 | 146 | 370 | 466 | － | 500 | 291 | 451 | － | 1960 | 200 | 4.8 |
| FR7180-600 | 600 | 585 | 22 | 246 | 438 | 566 | 600 | 355 | 547 | 5.73 | ||||
| FR7180-700 | 700 | 685 | 26 | 186 | 346 | 538 | 666 | 700 | 515 | 643 | 6.66 | |||
| FR7180-800 | 800 | 785 | 30 | 190 | 446 | 638 | 766 | 800 | 611 | 739 | 7.58 | |||
| FR7180-900 | 900 | 885 | 34 | 290 | 578 | 738 | 866 | 900 | 835 | 8.51 | ||||
| FR7180-1000 | 1000 | 985 | 38 | 390 | 646 | 838 | 966 | 1000 | 643 | 931 | 9.45 |
型番リスト
- 表示件数:
| 型番 |
ストローク（範囲）(mm) |
レール長さ（範囲）(mm) |
ストローク(mm) |
レール長さ(mm) | RoHS | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
951～1,200
|
951～1,200
|
985
|
1000
| 10 | 1パック 2個入り | 104,259円(
114,685円
) | 4日目 | |
351～550
|
351～550
|
485
|
500
| 10 | 1パック 2個入り | 61,013円(
67,114円
) | 4日目 | |
551～750
|
551～750
|
585
|
600
| 10 | 1パック 2個入り | 69,269円(
76,196円
) | 4日目 | |
551～750
|
551～750
|
685
|
700
| 10 | 1パック 2個入り | 78,116円(
85,928円
) | 4日目 | |
751～950
|
751～950
|
785
|
800
| 10 | 1パック 2個入り | 86,280円(
94,908円
) | 4日目 | |
751～950
|
751～950
|
885
|
900
| 10 | 1パック 2個入り | 95,115円(
104,627円
) | 4日目 |
Loading...
詳細情報
基本情報
3段引のスライドレールです。
【特長】
・引き出しの取り付けがしやすい底付け仕様です。
・特殊な形状の中間メンバーを使用しているため、横方向の振れが少なく安定性に優れています。
・レール端部がR形状（傾斜式）のため、最後までしっかり閉じるクロージング機構付です。
・中間メンバーとインナーメンバーが互いにシンクロしながらスライドするため、重量物もスムーズに移動できます。
【用途】
・プリンター、コピーマシンなどOA機器、コンピュータ周辺機器、計測器、精密機器などに使用。
カタログ
商品担当おすすめ
-
スガツネ工業
オールステンレス鋼製スライドレール 重量用 ESR5
引き出しやユニットの移動に最適で、3/4スライドの2段引重量用スライドレール。オールステンレス鋼製で耐食性に優れている。
-
スガツネ工業
スライドレール CBL-RA7R 超重量用
3段引の重量用スライドレールで、インナーメンバーを完全に引き出せる。全開時にレールを固定できる開時ロック機構、全閉時にレールを固定できる閉時ロック機構付きも用意可能。なお、レールの脱着は不可。
-
スガツネ工業
スライドレール 8908 重量用 ロックイン・ロックアウト機構付
インナーレールを完全に引き出せる3段引きのスライドレールで、レール全閉時と全開時にロック（ロックイン・ロックアウト機構）。ロックの解除は、開時はレバーを引き、閉時はレバーを押すだけのワンアクション。
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
この商品を見た人は、こんな商品も見ています
よくあるご質問（FAQ）
- Q 荷重はどのくらいですか？
-
A2本ペアで使用する場合の荷重をカタログに記載しています。必ず左右均等になるように使用してください。
