ベンチレーター G57型
- 通常価格(税別)
- 6,149円 ～ 8,129円
- 税込価格
- 6,764円 ～ 8,942円
ねじ止め仕様のベンチレーター。【特長】・アルミ製で軽量。・アルマイト処理を行な...
-
- 仕上：
- アルマイト/シルバー
型番
未確定2件の候補があります。
Loading...
商品情報

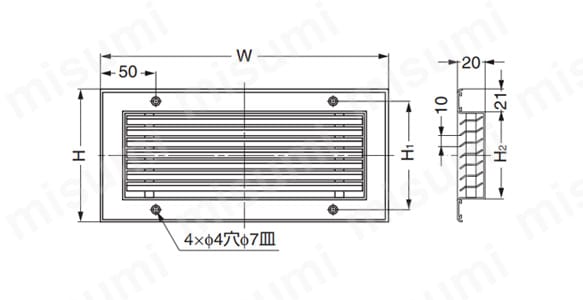

外形図
寸法図
製品仕様
付属品
- 十字穴付丸皿タッピンねじ3.5×32
- プラグ
規格表
| 型番 | 材料 | 仕上 | W | H | H1 | H2 | A | B | 空気流通面積 | 質量 |
|---|---|---|---|---|---|---|---|---|---|---|
| G57-1707AA | アルミニウム合金 | シルバーアルマイト処理 | 210 | 106 | 85 | 68 | 173 | 73 | 83cm2 | 208g |
| G57-2208AA | アルミニウム合金 | シルバーアルマイト処理 | 260 | 116 | 95 | 78 | 223 | 83 | 120cm2 | 250g |
使用例

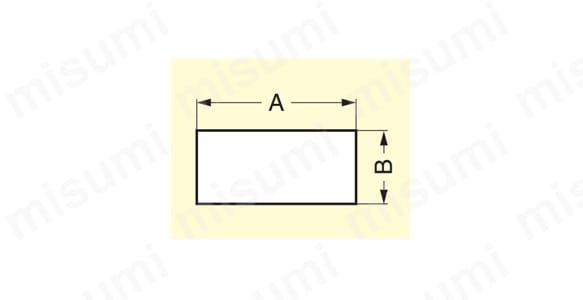

取付加工図
型番リスト
- 表示件数:
| 型番 |
長さ(mm) |
空気流通面積(m㎡) | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
210
|
8300
| 1個 | 6,149円(
6,764円
) | 5日目 | |
260
|
12000
| 1個 | 8,129円(
8,942円
) | 4日目 |
Loading...
詳細情報
基本情報
ねじ止め仕様のベンチレーター。
【特長】
・アルミ製で軽量。
・アルマイト処理を行なっていますので耐食性に優れている。
【用途】
・空調機器などに使用。
カタログ
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
