【ミスミオリジナル】押しボタンスイッチ（Φ16・標準分離型・照光・非照光）

【ミスミオリジナル】押しボタンスイッチ（Φ16・標準分離型・照光・非照光）

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 長方形・平型 黄色
  • 長方形・平型 緑色
  • E-SES16D-VB11R-SD
  • 数量スライド割引
  • 当日出荷可能
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
691円 ～ 2,152円
税込価格
760円 ～ 2,367円

ミスミオリジナルシリーズです。まとめ買いで、更にお得にご購入いただけます。

詳細情報を確認する

規格・仕様：
  • UL
  • CE対応
  • CCC
  • RoHS
  • ガード付き：
    無
  • 端子形状：
    はんだ端子
  • 取付穴：
    φ16
  • 保護機能(耐環境性)：
    IP40
  • 代表規格：
    CE / UL / CCC
  • 寸法 縦(mm)：
    18
  • 寸法 幅(mm)：
    18
  • 電流容量 AC24Vの時(A)：
    5
  • 電流容量 AC110Vの時(A)：
    5
  • 電流容量 AC220Vの時(A)：
    3
  • 電流容量 DC24Vの時(A)：
    5
  • 電流容量 DC110Vの時(A)：
    1
  • 電流容量 DC220Vの時(A)：
    0.5

(i)ご注意

  • 商品画像はイメージ画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
  • REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。

型番

未確定20件の候補があります。

Loading...

商品情報

規格表

型式タイプ取付
穴径		保護
構造		操作部動作接点構成光源端子
形状		重量※
(g)
色形状寸法(mm)接点構造種類使用電圧
E-SPS16D-RFM11GN-SD非照光Φ16IP40緑長方形23.8(W)×17.8(D)モメンタリ1a1b分離--はんだ端子約8.5
E-SPS16D-RFM11BK-SD黒
E-SPS16D-RFM11R-SD赤
E-SPS16D-RFM11W-SD白
E-SPS16D-RFM11Y-SD黄色
E-SES16D-VB11R-SD赤丸型Φ30プッシュロックターンリセット1a1b
E-SPS16L-CFM11GN24D-SD照光緑丸型Φ15.9モメンタリ1a1bLEDAC/DC 24V
E-SPS16L-SFM11GN24D-SD緑正方形18(W)×18(D)
E-SPS16L-SFM11W24D-SD白
E-SPS16L-SFA22GN24D-SD緑オルタネイト2a2b
E-SPS16L-RFM11GN24D-SD緑長方形23.8(W)×17.8(D)モメンタリ1a1b
E-SPS16L-RFM11R24D-SD赤
E-SPS16L-RFM11W24D-SD白
E-SPS16L-RFM11Y24D-SD黄色
E-SPS16L-RFM22GN24D-SD緑2a2b
E-SPS16L-RFM22W24D-SD白
E-SPS16L-RFM22Y24D-SD黄色
E-SPS16L-RFA11GN24D-SD緑オルタネイト1a1b
E-SPS16L-RFA11W24D-SD白
E-SPS16L-RFA22GN24D-SD緑2a2b
※E-SES16D-VB11R-SDは非常停止スイッチとしてご使用できません。※参考値

型番構成
シリーズ・取付穴径タイプ-形状動作接点構成ボタン色照光部電圧-端子形状
E-SPS16L-CFM11R24D-SD

E-SP(E)S：分離型D：非照光 CF：丸・平型M：モメンタリ11：1a1bR：赤24D：AC/DC 24V＋D(LED) SD：はんだ端子
16 ：取付穴(Φ16)L →照光 SF：正方形・平型A：オルタネイト22：2a2bGN：グリーン
   RF：長方形・平型VB：プッシュロックターンリセット W：白
      BK：黒
      Y：黄色

詳細仕様
絶縁抵抗100MΩ以上
接触抵抗50MΩ以下
耐電圧1500V・1分間
耐振動50Hz※振幅：1.2mm
定格絶縁電圧250V
定格通電電流5A(AC)
機械的寿命モメンタリ：100万回、オルタネイト：50万回
電気的寿命5万回以上
定格使用電圧・電流交流(AC-15)：12V/5A、24V/5A、110V/5A、220V/3A
直流(DC-13)：12V/5A、24V/5A、110V/1A、220V/0.5A
接点材料銀合金(AgNi)
使用温度範囲-25～55℃
保存温度範囲-45～85℃

外形図

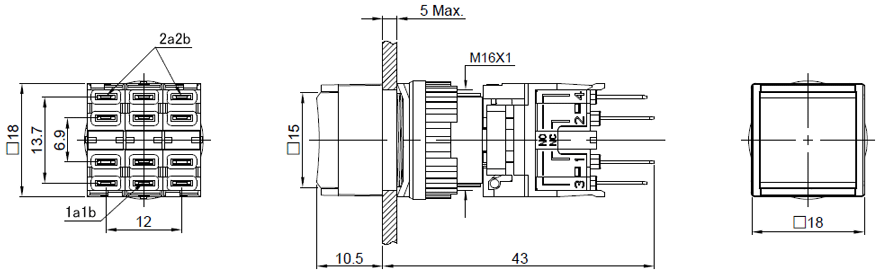

SF：正方形（非照光）

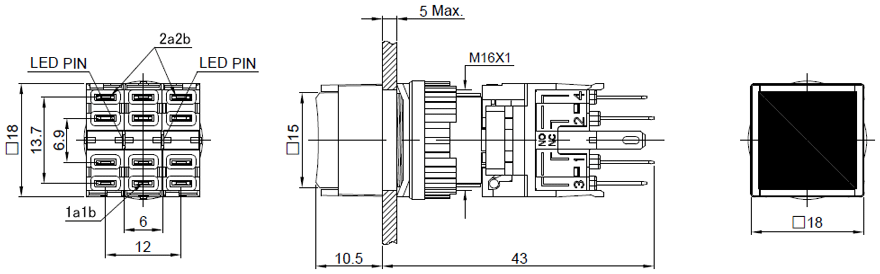

SF：正方形（照光）
照光タイプ

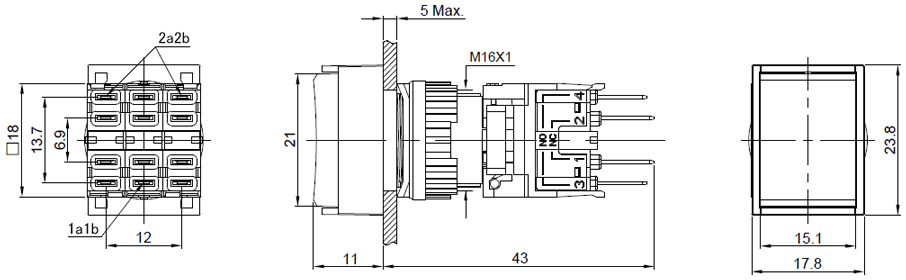

RF：長方形（非照光）

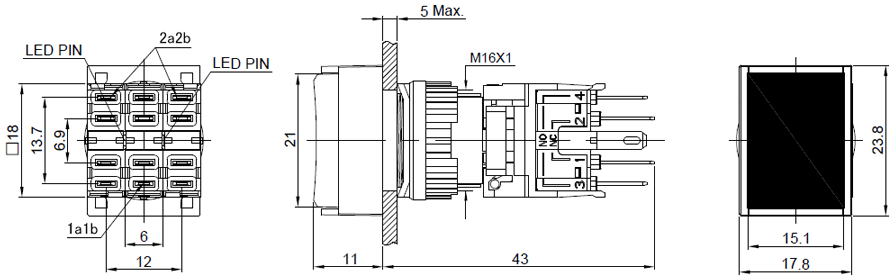

RF：長方形（照光）
照光タイプ

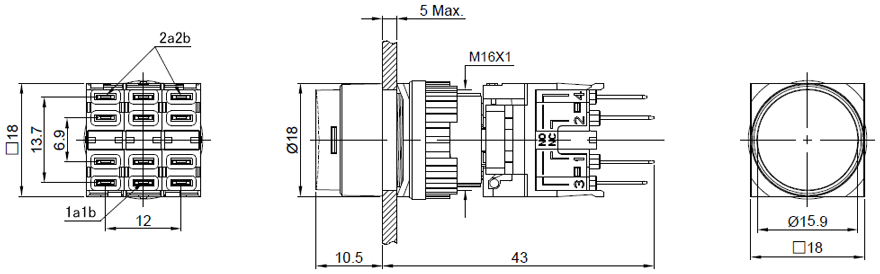

CF：丸型（非照光）

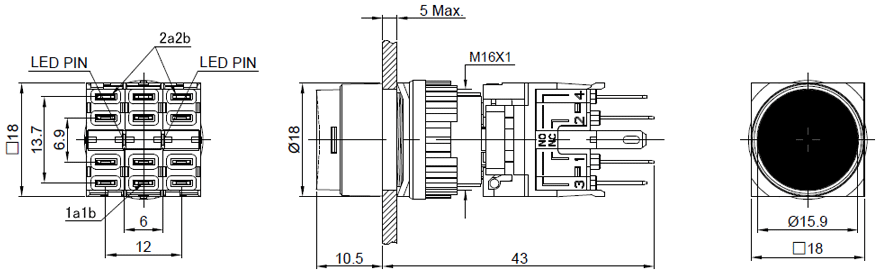

CF：丸型（照光）
照光タイプ

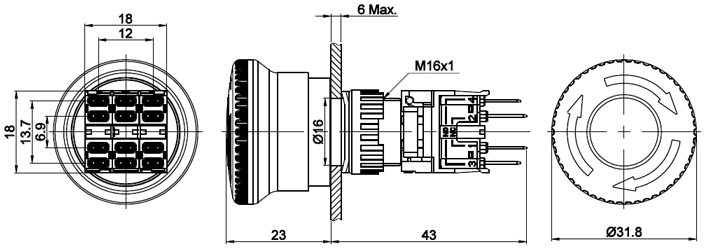

E-SES16D-VB11R-SD


パネルカット寸法

SF：正方形
RF：長方形
CF：丸型
E-SES16D-VB11R-SD

【ココが特長】
・低価格を実現した取付穴Φ16押ボタンスイッチ
・樹脂製リングタイプ
・UL、CE、CCC、RoHS適合

【用途】
・産業用機械、各種設備など幅広い用途で使用可能

型番リスト

表示件数:
  1. 1
型番
種類
形状
接点構成
押しボタン動作
ボタン色
寸法 奥行き(mm)
LED回路定格電圧(V)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
  • 注文停止中

E-SES16D-VB11R-SD

非照光式押しボタン
キノコ
1a / 1b
プッシュロックターンリセット
赤
66
-
10

1個

1,315円( 1,447円 )

-

  • 注文停止中

E-SPS16D-RFM11BK-SD

非照光式押しボタン
[長角] 長角平形
1a / 1b
モメンタリ
黒
54
-
10

1個

691円( 760円 )

-

  • 注文停止中

E-SPS16D-RFM11GN-SD

非照光式押しボタン
[長角] 長角平形
1a / 1b
モメンタリ
緑
54
-
10

1個

691円( 760円 )

-

  • 注文停止中

E-SPS16D-RFM11R-SD

非照光式押しボタン
[長角] 長角平形
1a / 1b
モメンタリ
赤
54
-
10

1個

691円( 760円 )

-

  • 注文停止中

E-SPS16D-RFM11W-SD

非照光式押しボタン
[長角] 長角平形
1a / 1b
モメンタリ
[白] 白
54
-
10

1個

699円( 769円 )

-

  • 注文停止中

E-SPS16D-RFM11Y-SD

非照光式押しボタン
[長角] 長角平形
1a / 1b
モメンタリ
黄
54
-
10

1個

691円( 760円 )

-

  • 注文停止中

E-SPS16L-CFM11GN24D-SD

照光式押しボタン
[丸] 丸平形
1a / 1b
モメンタリ
緑
53.5
AC/DC24
10

1個

839円( 923円 )

-

  • 注文停止中

E-SPS16L-RFA11GN24D-SD

照光式押しボタン
[長角] 長角平形
1a / 1b
オルタネイト
緑
54
AC/DC24
10

1個

909円( 1,000円 )

-

  • 注文停止中

E-SPS16L-RFA11W24D-SD

照光式押しボタン
[長角] 長角平形
1a / 1b
オルタネイト
[白] 白
54
AC/DC24
10

1個

915円( 1,007円 )

-

  • 注文停止中

E-SPS16L-RFA22GN24D-SD

照光式押しボタン
[長角] 長角平形
2a / 2b
オルタネイト
緑
54
AC/DC24
10

1個

1,187円( 1,306円 )

-

  • 注文停止中

E-SPS16L-RFM11GN24D-SD

照光式押しボタン
[長角] 長角平形
1a / 1b
モメンタリ
緑
54
AC/DC24
10

1個

839円( 923円 )

-

  • 注文停止中

E-SPS16L-RFM11R24D-SD

照光式押しボタン
[長角] 長角平形
1a / 1b
モメンタリ
赤
54
AC/DC24
10

1個

787円( 866円 )

-

  • 注文停止中

E-SPS16L-RFM11W24D-SD

照光式押しボタン
[長角] 長角平形
1a / 1b
モメンタリ
[白] 白
54
AC/DC24
10

1個

839円( 923円 )

-

  • 注文停止中

E-SPS16L-RFM11Y24D-SD

照光式押しボタン
[長角] 長角平形
1a / 1b
モメンタリ
黄
54
AC/DC24
10

1個

839円( 923円 )

-

  • 注文停止中

E-SPS16L-RFM22GN24D-SD

照光式押しボタン
[長角] 長角平形
2a / 2b
モメンタリ
緑
54
AC/DC24
10

1個

1,113円( 1,224円 )

-

  • 注文停止中

E-SPS16L-RFM22W24D-SD

照光式押しボタン
[長角] 長角平形
2a / 2b
モメンタリ
[白] 白
54
AC/DC24
10

1個

1,113円( 1,224円 )

-

  • 注文停止中

E-SPS16L-RFM22Y24D-SD

照光式押しボタン
[長角] 長角平形
2a / 2b
モメンタリ
黄
54
AC/DC24
10

1個

1,113円( 1,224円 )

-

  • 注文停止中

E-SPS16L-SFA22GN24D-SD

照光式押しボタン
[角] 正角平形
2a / 2b
オルタネイト
緑
53.5
AC/DC24
10

1個

2,152円( 2,367円 )

-

  • 注文停止中

E-SPS16L-SFM11GN24D-SD

照光式押しボタン
[角] 正角平形
1a / 1b
モメンタリ
緑
53.5
AC/DC24
10

1個

831円( 914円 )

-

  • 注文停止中

E-SPS16L-SFM11W24D-SD

照光式押しボタン
[角] 正角平形
1a / 1b
モメンタリ
[白] 白
53.5
AC/DC24
10

1個

839円( 923円 )

-

  1. 1

Loading...

詳細情報

基本情報

ミスミオリジナルシリーズです。まとめ買いで、更にお得にご購入いただけます。

(i)ご注意

  • 商品画像はイメージ画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
  • REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
