M12・M8丸型防水コネクタ変換ハーネス

M12・M8丸型防水コネクタ変換ハーネス

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • M12 M8変換コネクタM8メス側
  • 当日出荷可能
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
1,350円 ～ 3,850円
税込価格
1,485円 ～ 4,235円

従来製品より小型のコネクタ・柔軟性高いケーブルを採用し狭いスペースでの施工性向...

詳細情報を確認する

規格・仕様：
  • 難燃
  • 電源用
  • 信号用
  • ロボット
  • センサー
  • 耐熱
  • 柔軟
  • 耐屈曲
  • IO-Link
  • ニッケルメッキ
  • コネクタメーカー：
    ミスミ
  • コネクタ種類：
    M8・M12
  • コネクタ1（CN1）：
    オスストレート
  • コネクタ2（CN2）：
    メスストレート
  • 芯数：
    4
  • ケーブル定格電圧(V)：
    30
  • ケーブル形状：
    丸
  • ケーブル規格（UL/CSA）：
    UL
  • ケーブル色：
    黒
  • ケーブルタイプ：
    F：標準（耐屈曲仕様）
  • シース：
    PVC

型番

未確定3件の候補があります。

Loading...

商品仕様

Ｍ12・M8丸型防水コネクタ変換ハーネスの特徴



M8コネクタ4芯とM12コネクタAコーディング4芯の変換ハーネス
  センサー配線で最も必要となる4芯のM8コネクタとM12コネクタの変換ハーネス
小型のコネクタを採用
  M8コネクタは小型のコネクタサイズにより狭い場所での作業性向上
細系の柔らかケーブル採用
  細系のφ3.6で柔らかいケーブルを採用することでケーブルの取り回しが容易
わかり易い勘合向き
・コネクタ筐体に矢印マークを付けることで、狭い場所でもコネクタ勘合が容易に確認可能
勘合工数の削減
・オスコネクタからナットを排除することでコネクタの結合工数を短縮しつつIP67に対応
様々な環境で利用可能な仕様
・保護等級IP67,難燃グレード　VW-1の耐環境性に加えて、標準仕様で屈曲回数100万回に対応

型番構成

製品仕様

■公差

全長（m）公差
0.3+20mm
2+50mm
5+150mm

■結線図　CN1 (M12/Aコード/4芯)　CN2 (M8/4芯)

CN1線色CN2
1茶1
2白2
3青3
4黒4

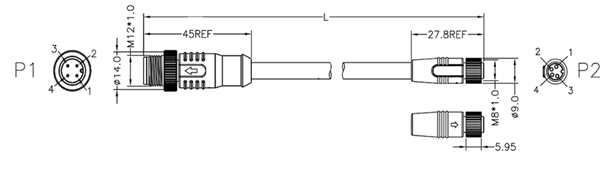

■コネクタ外形図

M12 Aコーディング　5芯　オス



M8 メス 4芯



■規格表

シリーズ
名称		コード芯数形状仕様タイプ外形イメージ図シース材色全長(m)
M12-M8
M12コネクタ-M8コネクタ
変換ハーネスシリーズ		M12 Aコード　４芯
M8 4芯		PSPVC黒

0.3

2

5



■製品仕様

定格電圧30V
定格電流3A
接触抵抗≤10Ωm
絶縁抵抗＞100Ωm
耐電圧300V DC/0.1S
引張強度2.0KGF
保護等級IP67
挿抜等級100回
使用温度範囲-25℃~+80℃

■ケーブル仕様

ULスタイルNo.UL20379
定格電圧30V
定格温度80℃
線芯数4
導体サイズ24AWG
難燃特性VW-1
耐油特性-
屈曲特性100万回以上

■コネクタ材質

ハウジング/色TPE P-40H UL94HB/BLACK
コンタクトオス黄銅/AU 1u MIN NI80u
コンタクトメスリン青銅/AU 1u MIN NI80u
ナット黄銅/ニッケルメッキ
コネクタボディPA66/BLACK
O-リングFKM/GREEN

■ケーブル材質

導体41/0.08±0.008mm
すずメッキ軟銅線
絶縁体PVC
線芯識別茶、白、青、黒
シースPVC
シース色黒
仕上外形3.6±0.10㎜

型番リスト

表示件数:
  1. 1
型番
長さ(m)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
0.3
10

1個

1,350円( 1,485円 )

在庫品1日目

当日出荷可能

2
10

1個

2,750円( 3,025円 )

在庫品1日目

当日出荷可能

5
10

1個

3,850円( 4,235円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

従来製品より小型のコネクタ・柔軟性高いケーブルを採用し狭いスペースでの施工性向上
フエニックス・コンタクト、オムロン、TURCK、SUNX、Balluff、ifm efector、Sick、SMC等の各メーカーのM12 A4芯、M8 4芯コネクタと互換性あり


・豊富な在庫を当日出荷可能
・製造現場で必要なM12コネクタAコード4芯とM8コネクタ4芯の変換が可能
・柔軟で屈曲仕様の細系ケーブルを採用し小スペースでも施工が容易
・UL、RoHS10準拠
  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
