スライドレール 3段引 重荷重・スチール長尺タイプ

スライドレール 3段引 重荷重・スチール長尺タイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 当日出荷可能
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
3,010円 ～ 7,870円
税込価格
3,311円 ～ 8,657円

重荷重用・長レール仕様のスチール製スライドレールです。レールの引き抜き不可です...

詳細情報を確認する

  • 用途：
    直線引き出し用
  • レール数：
    3段引
  • レール材質：
    スチール
  • 幅(mm)：
    63
  • 高さ(mm)：
    16
  • レール表面処理：
    三価クロメート
  • 材質証明書：
    対象
  • 材質証明書：材質：
    本体：SPCC|リテーナー：SECC|ボール：SWCH|ストッパ：TPU
  • 材質証明書：表面処理：
    本体：三価クロメート

(i)ご注意

型番

未確定11件の候補があります。

Loading...

外形図・規格表


SRHC63（全閉時保持タイプ）　引き抜き：不可
部品名[ M ] 材質[ S ]表面処理
本体SPCC三価クロメート
リテーナーSECCー
ボールSWCHー
ストッパ熱可塑性ポリウレタン（TPU）ー
[ ! ]数量1の注文で1本納品されます。
[ ! ]アクセスホールの使用方法はこちらの取付方法をご参照ください。
■全閉時保持タイプ
・レールを収納した際に、インナーレールの突起にストッパが嵌まることでレールを保持します。
・引き出し方向に力を加えると保持が解除されます。


規格表

型式
SRHC6355
型式レール
長さ		ストロークABCDEFGHN
取付穴数		AH
アクセスホール数		定格荷重
(Ｎ/2本)		製品重量
（㎏/本）		￥基準単価￥スライド単価
TypeNo.1～5コ6～20コ
SRHC6350508533152.4304.8457.2-152.4317.5444.5-9212261.673,0102,859
55558.8584177.8330.2508-177.8342.9495.3-9212261.853,3503,182
60609.6635177.8381558.8-177.8393.7546.1-9212262.013,6403,458
65660.4686203.2406.4609.6-203.2419.1596.9-9213242.193,9803,781
70711.2737228.6431.8660.4-228.6444.5647.7-9312262.374,2704,056
75762787254457.2711.2-254489.9698.5-939812.555,0004,750
80812.8838177.8381571.5762177.8381596.9749.311310462.746,2905,975
85863.6889203.2406.4596.9812.8203.2406.4596.9800.111310462.96,6806,346
90914.4939228.6431.8647.7863.6228.6431.8647.7850.911310463.087,0806,726
95965.2990254457.2673.1914.4254457.2673.1901.711310463.267,4707,096
10010161041254482.6723.9965.2279.4508723.9952.511310463.437,8707,476
[ ! ]レールの引き抜きは出来ません。   [ ! ]レール取付け用のボルトはM5のトラス小ねじ（こちら）、またはバインド小ねじ（こちら）をご使用ください。

技術情報

■定格荷重の定義
ロッドエンドベアリング　－標準タイプ・L寸ショートタイプ－:関連画像
定格荷重は引出し側2本のレールを伸ばしきった時、 レール中央での静止荷重です。（Ｎ/2本）
■取付姿勢
  • スライドレールの取り付け姿勢は、地面に対して垂直にした状態で、左右のスライドレールを平行に取り付けてください。
  • 取り付け姿勢によって耐荷重性能は大きく減少します。水平に取り付けた場合、定格荷重の目安は25％（定格荷重×0.25）です。
  • 水平取り付け時に上記参考値を超える荷重をかける場合や、レール中央より離れた重心に荷重をかける場合には、
    インナーレールがアウターレールから外れることがあります。事前に試験を行い、ご確認頂いたうえでご使用ください。
垂直、平行に取付いている
スライドレールが垂直に取付いていない

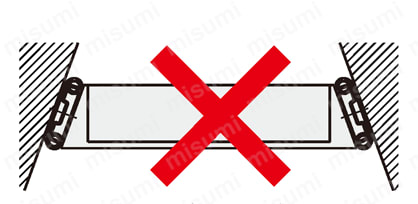

   スライドレールが同一水平線上にない

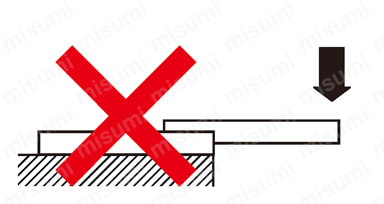

  		  水平取付で離れた重心に力をかける

■引き抜きについて
  • アウターレールとインナーレールを引き抜きできるタイプとできないタイプがございます。
    引き抜き可と記載のある商品は、引き出しに使用した場合など引き出しを抜くことができます。
    引き抜き不可は、引き出しを抜くことができません。
  • 引き抜き不可の場合、レールと取り付け穴が干渉している部分の取り付けは、アクセス ホールを取り付け穴の上に移動して、ねじを取り付けてください。　
ロッドエンドベアリング　－標準タイプ・L寸ショートタイプ－:関連画像

型番リスト

表示件数:
  1. 1
型番
ストローク（範囲）(mm)
レール長さ（範囲）(mm)
定格荷重［2本使用時］（範囲）(N)
ストローク(mm)
レール長さ(mm)
定格荷重(2本使用時)(N)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
951～1,200
951～1,200
1,001～2,000
1041
1016
1046
10

1個

7,870円( 8,657円 )

在庫品1日目

当日出荷可能

351～550
351～550
1,001～2,000
533
508
1226
10

1個

3,010円( 3,311円 )

在庫品1日目

当日出荷可能

551～750
551～750
1,001～2,000
584
558.8
1226
10

1個

3,350円( 3,685円 )

在庫品1日目

当日出荷可能

551～750
551～750
1,001～2,000
635
609.6
1226
10

1個

3,640円( 4,004円 )

在庫品1日目

当日出荷可能

551～750
551～750
1,001～2,000
686
660.4
1324
10

1個

3,980円( 4,378円 )

在庫品1日目

当日出荷可能

551～750
551～750
1,001～2,000
737
711.2
1226
10

1個

4,270円( 4,697円 )

在庫品1日目

当日出荷可能

751～950
751～950
801～1,000
787
762
981
10

1個

5,000円( 5,500円 )

在庫品1日目

当日出荷可能

751～950
751～950
1,001～2,000
838
812.8
1046
10

1個

6,290円( 6,919円 )

在庫品1日目

当日出荷可能

751～950
751～950
1,001～2,000
889
863.6
1046
10

1個

6,680円( 7,348円 )

在庫品1日目

当日出荷可能

751～950
751～950
1,001～2,000
939
914.4
1046
10

1個

7,080円( 7,788円 )

在庫品1日目

当日出荷可能

951～1,200
951～1,200
1,001～2,000
990
965.2
1046
10

1個

7,470円( 8,217円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

重荷重用・長レール仕様のスチール製スライドレールです。
レールの引き抜き不可ですが、全閉時にレール保持が可能です。
レール長は1016mmまでご用意がございます。

(i)ご注意

技術情報

技術情報

納期・価格


在庫品
翌日出荷 >>こちら
[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。
■数量別出荷日
数量区分標準対応個別対応
小口大口
数量1～2021～
出荷日通常お見積り
[ ! ]表示数量超えはWOSにてご確認ください。
出荷日については、こちらをご覧ください。

商品担当おすすめ

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
