ミスミ

ミスミ

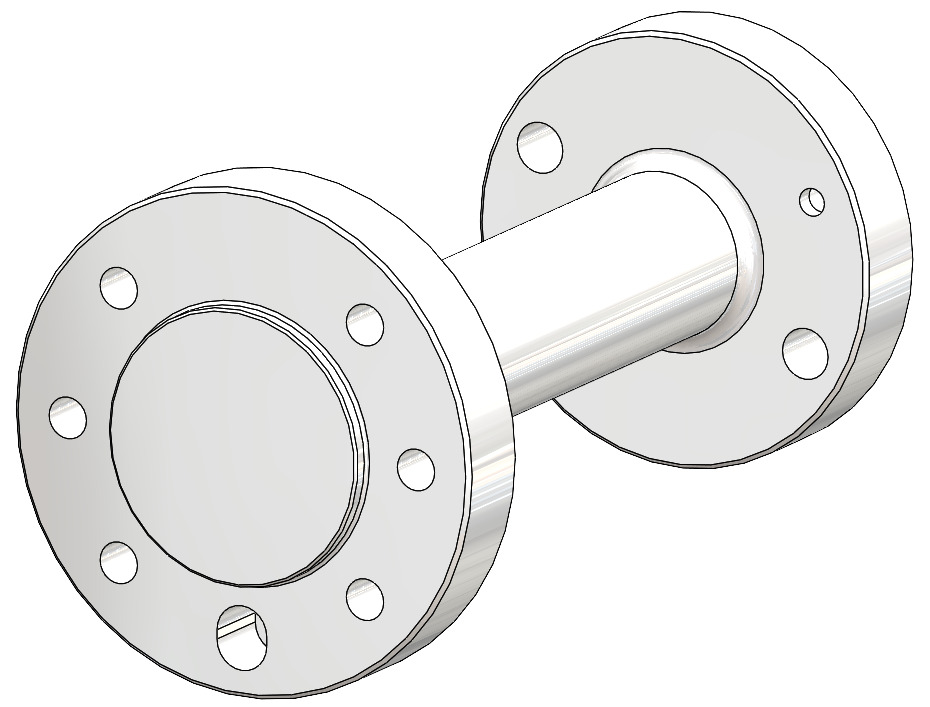

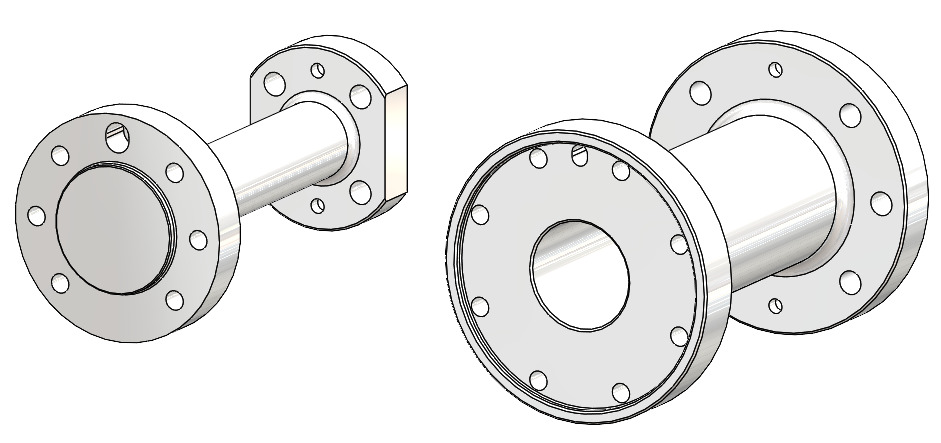

SMC MHL2対応ブラケット-三菱電機

SMC MHL2対応ブラケット-三菱電機

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
5,450円 ～ 12,700円
税込価格
5,995円 ～ 13,970円

三菱電機(株)製垂直多関節ロボットに SMC(株)製チャック MHL2を取り付...

詳細情報を確認する

(i)ご注意

  • その他ロボット部品はこちら
  • 取付用部品記載のミスミ型式は参考型式です。使用環境及びブラケット、チャック、ボルト、ノックピンの各詳細をご確認の上ご選定ください。
  • ロボット機種毎に許容負荷が定められています。ロボットメーカーカタログにて使用条件をご確認の上、ご選定ください。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定13件の候補があります。

Loading...

外形図・規格表



■Type表
対応ロボット機種対応チャック[ M ]材質[ S ]表面処理型式リンクブラケット形状
三菱電機(株)SMC(株)Type呼び
RV-2FR/RV-2FRL
RV-4FR/RV-4FRL
RV-7FR/RV-7FRL
RV-7FRLL/RV-8CRL		MHL2-10DA5056白アルマイトVCAM2C-SL10D-A 規格表2枚組アセンブリ
MHL2-10D1A5052VCSAM2A-SL10D1 規格表1枚板ブラケット
MHL2-10D2M2A-SL10D2 規格表
MHL2-16DA5056VCAM2C-SL16D-A 規格表2枚組アセンブリ
MHL2-16D1A5052VCSAM2A-SL16D1 規格表1枚板ブラケット
MHL2-16D2M2A-SL16D2 規格表
MHL2-20DM2A-SL20D 規格表
MHL2-20D1M2A-SL20D1 規格表
RV-7FR/RV-7FRL
RV-7FRLL/RV-8CRL		MHL2-20D2M2A-SL20D2 規格表
MHL2-25DM2A-SL25D 規格表
RV-13FR/RV-13FRL
RV-20FR		M3A-SL25D 規格表
MHL2-25D1M3A-SL25D1 規格表
MHL2-25D2M3A-SL25D2 規格表
[ ! ]SMC(株)MHL2シリーズはこちら
[ ! ]ロボット用ブラケット単体 VRAはこちら
[ ! ]チャック用ブラケット単体　VCRAはこちら
■使用例
セット品（VCA）
①ロボット用ブラケット（VRA）
②チャック用ブラケット（VCRA）



VCA-M2C-SL10D-A

Type表に戻る

MHL2-10D対応    [ M ]材質 A5056   [ S ]表面処理　白アルマイト  質量：154g（参考値）
[ ! ]ロボット機種毎に許容負荷が定められています。ロボットメーカーカタログにて使用条件をご確認の上、ご選定ください。
[ ! ]チャックの取付方法についてはこちら

ロボット側取付面

チャック側取付面

B部長穴形状詳細 VCA-M2C-SL10D-A
■対応ロボット機種[ ! ]指示無き寸法公差はJISB0405m級に準拠
[ ! ]指示無き角部面取りはC0.5以下
[ ! ]部品交換時は再度ティーチングをお願いします。
三菱電機(株)
RV-2FR/RV-2FRL
RV-4FR/RV-4FRL
RV-7FR/RV-7FRL
RV-7FRLL/RV-8CRL
■注文例
型式
VCA-M2C-SL10D-A
■追加工
型式-NB
VCA-M2C-SL10D-A-NB

■納期
 8 日目出荷
■価格
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
\基準単価12,450

■数量スライド表
数量区分標準対応個別対応
小口大口大口
数量1～56～1011～
出荷日通常+3日お見積り
Alterationsボルト・ノックピン付属
CodeNB
Spec.ロボット用ブラケット(①)とチャック用ブラケット(②)
を締結するボルト・ノックピンをセットにします
1)六角穴付ボルト4本/型式：CBE5-12
[ M ]SCM435/[ S ]三価クロメート
2)ノックピン2本/型式：MSH5-12
[ M ]SUS440Cまたは13Crステンレス
\/1Code500
■取付部品例（[ ! ]付属なし）
ロボット側取付チャック側取付
1)六角穴付ボルト4本
　 型式：CBE5-12
2)ノックピン1本
　 型式：MSH5-12		3)六角穴付ボルト2本
　 型式：CBE4-40
4)ノックピン2本
　 型式：MSH3-10
  [ ! ]上記型番は参考です。お客様の使用環境や各部品の規格をご確認の上ご選定ください。



VCSA-M2A-SL10D1

Type表に戻る

MHL2-10D1対応　[ M ]材質 A5052　[ S ]表面処理　白アルマイト　質量：74g(参考値)
[ ! ]ロボット機種毎に許容負荷が定められています。ロボットメーカーカタログにて使用条件をご確認の上、ご選定ください。
[ ! ]チャックの取付方法についてはこちら
矢視B部（穴詳細） VCSA-F2A-SF12D
[ ! ]指示無き寸法公差はJISB0405m級に準拠
[ ! ]指示無き角部面取りはC0.5以下
[ ! ]5H7長穴は中心部に下穴加工痕が残る場合があります
[ ! ]部品交換時は再度ティーチングをお願いします。
■対応ロボット機種
三菱電機(株)
RV-2FR/RV-2FRL
RV-4FR/RV-4FRL
RV-7FR/RV-7FRL
RV-7FRLL/RV-8CRL
■注文例
型式
VCSA
-
M2A-SL10D1
■価格
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
\基準単価
5,450
■納期
 8 日目出荷
■数量スライド表
数量区分
標準対応
個別対応
小口
大口
大口
数量
1～5
6～10
11～
出荷日
通常
+3日
お見積り
■取付部品例（[ ! ]付属なし）
ロボット側取付チャック側取付
1)六角穴付ボルト4本
　 型式：CBE5-12
2)ノックピン1本
　 型式：MSH5-12		3)六角穴付ボルト2本
　 型式：CBE4-40
4)ノックピン2本
　 型式：MSH3-10
[ ! ]上記型番は参考です。お客様の使用環境や各部品の規格をご確認の上ご選定ください。



VCSA-M2A-SL10D2

Type表に戻る

MHL2-10D2対応　[ M ]材質 A5052　[ S ]表面処理　白アルマイト　質量：96g(参考値)
[ ! ]ロボット機種毎に許容負荷が定められています。ロボットメーカーカタログにて使用条件をご確認の上、ご選定ください。
[ ! ]チャックの取付方法についてはこちら
矢視B部（穴詳細） VCSA-F2A-SF12D
[ ! ]指示無き寸法公差はJISB0405m級に準拠
[ ! ]指示無き角部面取りはC0.5以下
[ ! ]5H7長穴は中心部に下穴加工痕が残る場合があります
[ ! ]部品交換時は再度ティーチングをお願いします。
■対応ロボット機種
三菱電機(株)
RV-2FR/RV-2FRL
RV-4FR/RV-4FRL
RV-7FR/RV-7FRL
RV-7FRLL/RV-8CRL
■注文例
型式
VCSA
-
M2A-SL10D2
■価格
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
\基準単価
5,820
■納期
 8 日目出荷
■数量スライド表
数量区分
標準対応
個別対応
小口
大口
大口
数量
1～5
6～10
11～
出荷日
通常
+3日
お見積り
■取付部品例（[ ! ]付属なし）
ロボット側取付チャック側取付
1)六角穴付ボルト4本
型式：CBE5-12
2)ノックピン1本
型式：MSH5-12		3)六角穴付ボルト2本
型式：CBE4-40
4)ノックピン2本
型式：MSH3-10
[ ! ]上記型番は参考です。お客様の使用環境や各部品の規格をご確認の上ご選定ください。



VCA-M2C-SL16D-A

Type表に戻る

MHL2-16D対応    [ M ]材質 A5056   [ S ]表面処理　白アルマイト  質量：153g（参考値）
[ ! ]ロボット機種毎に許容負荷が定められています。ロボットメーカーカタログにて使用条件をご確認の上、ご選定ください。
[ ! ]チャックの取付方法についてはこちら

ロボット側取付面

チャック側取付面

B部長穴形状詳細 VCA-YS2A-SZ16D-B
■対応ロボット機種[ ! ]指示無き寸法公差はJISB0405m級に準拠
[ ! ]指示無き角部面取りはC0.5以下
[ ! ]部品交換時は再度ティーチングをお願いします。
三菱電機(株)
RV-2FR/RV-2FRL
RV-4FR/RV-4FRL
RV-7FR/RV-7FRL
RV-7FRLL/RV-8CRL
■注文例
型式
VCS-M2C-SL16D-A
■追加工
型式-NB
VCS-M2C-SL16D-A-NB

■納期
 8 日目出荷
■価格
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
\基準単価12,700

■数量スライド表
数量区分標準対応個別対応
小口大口大口
数量1～56～1011～
出荷日通常+3日お見積り
Alterationsボルト・ノックピン付属
CodeNB
Spec.ロボット用ブラケット(①)とチャック用ブラケット(②)
を締結するボルト・ノックピンをセットにします
1)六角穴付ボルト4本/型式：CBE5-12
[ M ]SCM435/[ S ]三価クロメート
2)ノックピン2本/型式：MSH5-12
[ M ]SUS440Cまたは13Crステンレス
\/1Code500
■取付部品例（[ ! ]付属なし）
ロボット側取付チャック側取付
1)六角穴付ボルト4本
　 型式：CBE5-12
2)ノックピン1本
　 型式：MSH5-12		3)六角穴付ボルト2本
　 型式：CBE5-45
4)ノックピン2本
　 型式：MSH3-10
  [ ! ]上記型番は参考です。お客様の使用環境や各部品の規格をご確認の上ご選定ください。



VCSA-M2A-SL16D1

Type表に戻る

MHL2-16D1対応　[ M ]材質 A5052　[ S ]表面処理　白アルマイト　質量：128g(参考値)
[ ! ]ロボット機種毎に許容負荷が定められています。ロボットメーカーカタログにて使用条件をご確認の上、ご選定ください。
[ ! ]チャックの取付方法についてはこちら
矢視B部（穴詳細） VCSA-F2A-SF12D
[ ! ]指示無き寸法公差はJISB0405m級に準拠
[ ! ]指示無き角部面取りはC0.5以下
[ ! ]5H7長穴は中心部に下穴加工痕が残る場合があります
[ ! ]部品交換時は再度ティーチングをお願いします。
■対応ロボット機種
三菱電機(株)
RV-2FR/RV-2FRL
RV-4FR/RV-4FRL
RV-7FR/RV-7FRL
RV-7FRLL/RV-8CRL
■注文例
型式
VCSA
-
M2A-SL16D1
■価格
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
\基準単価
5,880
■納期
 8 日目出荷
■数量スライド表
数量区分
標準対応
個別対応
小口
大口
大口
数量
1～5
6～10
11～
出荷日
通常
+2日
お見積り
■取付部品例（[ ! ]付属なし）
　　ロボット側取付チャック側取付
1)六角穴付ボルト4本
型式：CBE5-12
2)ノックピン1本
型式：MSH5-12		3)六角穴付ボルト2本
型式：CBE5-45
4)ノックピン2本
型式：MSH3-10
[ ! ]上記型番は参考です。お客様の使用環境や各部品の規格をご確認の上ご選定ください。



VCSA-M2A-SL16D2

Type表に戻る

MHL2-16D2対応　[ M ]材質 A5052　[ S ]表面処理　白アルマイト　質量：157g(参考値)
[ ! ]ロボット機種毎に許容負荷が定められています。ロボットメーカーカタログにて使用条件をご確認の上、ご選定ください。
[ ! ]チャックの取付方法についてはこちら
矢視B部（穴詳細） VCSA-F2A-SF12D
[ ! ]指示無き寸法公差はJISB0405m級に準拠
[ ! ]指示無き角部面取りはC0.5以下
[ ! ]5H7長穴は中心部に下穴加工痕が残る場合があります
[ ! ]部品交換時は再度ティーチングをお願いします。
■対応ロボット機種
三菱電機(株)
RV-2FR/RV-2FRL
RV-4FR/RV-4FRL
RV-7FR/RV-7FRL
RV-7FRLL/RV-8CRL
■注文例
型式
VCSA
-
M2A-SL16D2
■価格
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
\基準単価
5,880
■納期
 8 日目出荷
■数量スライド表
数量区分
標準対応
個別対応
小口
大口
大口
数量
1～5
6～10
11～
出荷日
通常
+2日
お見積り
■取付部品例（[ ! ]付属なし）
　　ロボット側取付チャック側取付
1)六角穴付ボルト4本
型式：CBE5-12
2)ノックピン1本
型式：MSH5-12		3)六角穴付ボルト2本
型式：CBE5-45
4)ノックピン2本
型式：MSH3-10
[ ! ]上記型番は参考です。お客様の使用環境や各部品の規格をご確認の上ご選定ください。



VCSA-M2A-SL20D

Type表に戻る

MHL2-20D対応　[ M ]材質 A5052　[ S ]表面処理　白アルマイト　質量：120g(参考値)
[ ! ]ロボット機種毎に許容負荷が定められています。ロボットメーカーカタログにて使用条件をご確認の上、ご選定ください。
[ ! ]チャックの取付方法についてはこちら
矢視B部（穴詳細） VCSA-F2A-SF12D
[ ! ]指示無き寸法公差はJISB0405m級に準拠
[ ! ]指示無き角部面取りはC0.5以下
[ ! ]5H7長穴は中心部に下穴加工痕が残る場合があります
[ ! ]部品交換時は再度ティーチングをお願いします。
■対応ロボット機種
三菱電機(株)
RV-2FR/RV-2FRL
RV-4FR/RV-4FRL
RV-7FR/RV-7FRL
RV-7FRLL/RV-8CRL
■注文例
型式
VCSA
-
M2A-SL20D
■価格
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
\基準単価
5,710
■納期
 8 日目出荷
■数量スライド表
数量区分
標準対応
個別対応
小口
大口
大口
数量
1～5
6～10
11～
出荷日
通常
+2日
お見積り
■取付部品例（[ ! ]付属なし）
　　ロボット側取付チャック側取付
1)六角穴付ボルト4本
型式：CBE5-12
2)ノックピン1本
型式：MSH5-12		3)六角穴付ボルト2本
型式：CBE6-55
4)ノックピン2本
型式：MSH4-10
[ ! ]上記型番は参考です。お客様の使用環境や各部品の規格をご確認の上ご選定ください。



VCSA-M2A-SL20D1

Type表に戻る

MHL2-20D1対応　[ M ]材質 A5052　[ S ]表面処理　白アルマイト　質量：191g(参考値)
[ ! ]ロボット機種毎に許容負荷が定められています。ロボットメーカーカタログにて使用条件をご確認の上、ご選定ください。
[ ! ]チャックの取付方法についてはこちら
矢視B部（穴詳細） VCSA-F2A-SF12D
[ ! ]指示無き寸法公差はJISB0405m級に準拠
[ ! ]指示無き角部面取りはC0.5以下
[ ! ]5H7長穴は中心部に下穴加工痕が残る場合があります
[ ! ]部品交換時は再度ティーチングをお願いします。
■対応ロボット機種
三菱電機(株)
RV-2FR/RV-2FRL
RV-4FR/RV-4FRL
RV-7FR/RV-7FRL
RV-7FRLL/RV-8CRL
■注文例
型式
VCSA
-
M2A-SL20D1
■価格
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
\基準単価
6,230
■納期
 8 日目出荷
■数量スライド表
数量区分
標準対応
個別対応
小口
大口
大口
数量
1～5
6～10
11～
出荷日
通常
+2日
お見積り
■取付部品例（[ ! ]付属なし）
　　ロボット側取付チャック側取付
1)六角穴付ボルト4本
型式：CBE5-12
2)ノックピン1本
型式：MSH5-12		3)六角穴付ボルト2本
型式：CBE6-55
4)ノックピン2本
型式：MSH4-10
[ ! ]上記型番は参考です。お客様の使用環境や各部品の規格をご確認の上ご選定ください。



VCSA-M2A-SL20D2

Type表に戻る

MHL2-20D2対応　[ M ]材質 A5052　[ S ]表面処理　白アルマイト　質量：226g(参考値)
[ ! ]ロボット機種毎に許容負荷が定められています。ロボットメーカーカタログにて使用条件をご確認の上、ご選定ください。
[ ! ]チャックの取付方法についてはこちら
矢視B部（穴詳細） VCSA-F2A-SF12D
[ ! ]指示無き寸法公差はJISB0405m級に準拠
[ ! ]指示無き角部面取りはC0.5以下
[ ! ]5H7長穴は中心部に下穴加工痕が残る場合があります
[ ! ]部品交換時は再度ティーチングをお願いします。
■対応ロボット機種
三菱電機(株)
RV-7FR/RV-7FRL
RV-7FRLL/RV-8CRL
■注文例
型式
VCSA
-
M2A-SL20D2
■価格
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
\基準単価
6,460
■納期
 8 日目出荷
■数量スライド表
数量区分
標準対応
個別対応
小口
大口
大口
数量
1～5
6～10
11～
出荷日
通常
+2日
お見積り
■取付部品例（[ ! ]付属なし）
　　ロボット側取付チャック側取付
1)六角穴付ボルト4本
型式：CBE5-12
2)ノックピン1本
型式：MSH5-12		3)六角穴付ボルト2本
型式：CBE6-55
4)ノックピン2本
型式：MSH4-10
[ ! ]上記型番は参考です。お客様の使用環境や各部品の規格をご確認の上ご選定ください。



VCSA-M2A-SL25D

Type表に戻る

MHL2-25D対応　[ M ]材質 A5052　[ S ]表面処理　白アルマイト　質量：316g(参考値)
[ ! ]ロボット機種毎に許容負荷が定められています。ロボットメーカーカタログにて使用条件をご確認の上、ご選定ください。
[ ! ]チャックの取付方法についてはこちら
矢視B部（穴詳細） VCSA-F2A-SF12D
[ ! ]指示無き寸法公差はJISB0405m級に準拠
[ ! ]指示無き角部面取りはC0.5以下
[ ! ]5H7長穴は中心部に下穴加工痕が残る場合があります
[ ! ]部品交換時は再度ティーチングをお願いします。
■対応ロボット機種
三菱電機(株)
RV-7FR/RV-7FRL
RV-7FRLL/RV-8CRL
■注文例
型式
VCSA
-
M2A-SL25D
■価格
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
\基準単価
5,870
■納期
 8 日目出荷
■数量スライド表
数量区分
標準対応
個別対応
小口
大口
大口
数量
1～5
6～10
11～
出荷日
通常
+2日
お見積り
■取付部品例（[ ! ]付属なし）
　　ロボット側取付チャック側取付
1)六角穴付ボルト4本
型式：CBE5-12
2)ノックピン1本
型式：MSH5-12		3)六角穴付ボルト2本
型式：CBE8-60
4)ノックピン2本
型式：MSH4-10
[ ! ]上記型番は参考です。お客様の使用環境や各部品の規格をご確認の上ご選定ください。



VCSA-M3A-SL25D

Type表に戻る

MHL2-25D対応　[ M ]材質 A5052　[ S ]表面処理　白アルマイト　質量：401g(参考値)
[ ! ]ロボット機種毎に許容負荷が定められています。ロボットメーカーカタログにて使用条件をご確認の上、ご選定ください。
[ ! ]チャックの取付方法についてはこちら
矢視B部（穴詳細） VCSA-F2A-SF12D
[ ! ]指示無き寸法公差はJISB0405m級に準拠
[ ! ]指示無き角部面取りはC0.5以下
[ ! ]6H7長穴は中心部に下穴加工痕が残る場合があります
[ ! ]部品交換時は再度ティーチングをお願いします。
■対応ロボット機種
三菱電機(株)
RV-13FR/RV-13FRL
RV-20FR
■注文例
型式
VCSA
-
M3A-SL25D
■価格
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
\基準単価
6,030
■納期
 8 日目出荷
■数量スライド表
数量区分
標準対応
個別対応
小口
大口
大口
数量
1～5
6～10
11～
出荷日
通常
+2日
お見積り
■取付部品例（[ ! ]付属なし）
　　ロボット側取付チャック側取付
1)六角穴付ボルト4本
型式：CBE6-12
2)ノックピン1本
型式：MSH6-12		3)六角穴付ボルト2本
型式：CBE8-60
4)ノックピン2本
型式：MSH4-10
[ ! ]上記型番は参考です。お客様の使用環境や各部品の規格をご確認の上ご選定ください。



VCSA-M3A-SL25D1

Type表に戻る

MHL2-25D1対応　[ M ]材質 A5052　[ S ]表面処理　白アルマイト　質量：316g(参考値)
[ ! ]ロボット機種毎に許容負荷が定められています。ロボットメーカーカタログにて使用条件をご確認の上、ご選定ください。
[ ! ]チャックの取付方法についてはこちら
矢視B部（穴詳細） VCSA-F2A-SF12D
[ ! ]指示無き寸法公差はJISB0405m級に準拠
[ ! ]指示無き角部面取りはC0.5以下
[ ! ]6H7長穴は中心部に下穴加工痕が残る場合があります
[ ! ]部品交換時は再度ティーチングをお願いします。
■対応ロボット機種
三菱電機(株)
RV-13FR/RV-13FRL
RV-20FR
■注文例
型式
VCSA
-
M3A-SL25D1
■価格
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
\基準単価
6,560
■納期
 8 日目出荷
■数量スライド表
数量区分
標準対応
個別対応
小口
大口
大口
数量
1～5
6～10
11～
出荷日
通常
+2日
お見積り
■取付部品例（[ ! ]付属なし）
　　ロボット側取付チャック側取付
1)六角穴付ボルト4本
型式：CBE6-12
2)ノックピン1本
型式：MSH6-12		3)六角穴付ボルト2本
型式：CBE8-60
4)ノックピン2本
型式：MSH4-10
[ ! ]上記型番は参考です。お客様の使用環境や各部品の規格をご確認の上ご選定ください。



VCSA-M3A-SL25D2

Type表に戻る

MHL2-25D2対応　[ M ]材質 A5052　[ S ]表面処理　白アルマイト　質量：360g(参考値)
[ ! ]ロボット機種毎に許容負荷が定められています。ロボットメーカーカタログにて使用条件をご確認の上、ご選定ください。
[ ! ]チャックの取付方法についてはこちら
矢視B部（穴詳細） VCSA-F2A-SF12D
[ ! ]指示無き寸法公差はJISB0405m級に準拠
[ ! ]指示無き角部面取りはC0.5以下
[ ! ]6H7長穴は中心部に下穴加工痕が残る場合があります
[ ! ]部品交換時は再度ティーチングをお願いします。
■対応ロボット機種
三菱電機(株)
RV-13FR/RV-13FRL
RV-20FR
■注文例
型式
VCSA
-
M3A-SL25D2
■価格
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
\基準単価
6,820
■納期
 8 日目出荷
■数量スライド表
数量区分
標準対応
個別対応
小口
大口
大口
数量
1～5
6～10
11～
出荷日
通常
+2日
お見積り
■取付部品例（[ ! ]付属なし）
　　ロボット側取付チャック側取付
1)六角穴付ボルト4本
型式：CBE6-12
2)ノックピン1本
型式：MSH6-12		3)六角穴付ボルト2本
型式：CBE8-60
4)ノックピン2本
型式：MSH4-10
[ ! ]上記型番は参考です。お客様の使用環境や各部品の規格をご確認の上ご選定ください。

型番リスト

表示件数:
  1. 1
型番
ロボット機種
チャック型式
アッセンブリー/単品
材質
材質証明書：材質
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
RV-2FR / RV-2FRL / RV-4FR / RV-4FRL / RV-8CRL / RV-7FR / RV-7FRL / RV-7FRLL
MHL2-10D
アッセンブリー
[アルミ] A5056
A5056
10

1個

12,450円( 13,695円 )

8日目

RV-2FR / RV-2FRL / RV-4FR / RV-4FRL / RV-8CRL / RV-7FR / RV-7FRL / RV-7FRLL
MHL2-16D
アッセンブリー
[アルミ] A5056
A5056
10

1個

12,700円( 13,970円 )

8日目

RV-2FR / RV-2FRL / RV-4FR / RV-4FRL / RV-8CRL / RV-7FR / RV-7FRL / RV-7FRLL
MHL2-10D1
-
[アルミ] A5052
A5052
10

1個

5,450円( 5,995円 )

8日目

RV-2FR / RV-2FRL / RV-4FR / RV-4FRL / RV-8CRL / RV-7FR / RV-7FRL / RV-7FRLL
MHL2-10D2
-
[アルミ] A5052
A5052
10

1個

5,820円( 6,402円 )

8日目

RV-2FR / RV-2FRL / RV-4FR / RV-4FRL / RV-8CRL / RV-7FR / RV-7FRL / RV-7FRLL
MHL2-16D1
-
[アルミ] A5052
A5052
10

1個

5,880円( 6,468円 )

8日目

RV-2FR / RV-2FRL / RV-4FR / RV-4FRL / RV-8CRL / RV-7FR / RV-7FRL / RV-7FRLL
MHL2-16D2
-
[アルミ] A5052
A5052
10

1個

5,880円( 6,468円 )

8日目

RV-2FR / RV-2FRL / RV-4FR / RV-4FRL / RV-8CRL / RV-7FR / RV-7FRL / RV-7FRLL
MHL2-20D
-
[アルミ] A5052
A5052
10

1個

5,710円( 6,281円 )

8日目

RV-2FR / RV-2FRL / RV-4FR / RV-4FRL / RV-8CRL / RV-7FR / RV-7FRL / RV-7FRLL
MHL2-20D1
-
[アルミ] A5052
A5052
10

1個

6,230円( 6,853円 )

8日目

RV-8CRL / RV-7FR / RV-7FRL / RV-7FRLL
MHL2-20D2
-
[アルミ] A5052
A5052
10

1個

6,460円( 7,106円 )

8日目

RV-8CRL / RV-7FR / RV-7FRL / RV-7FRLL
MHL2-25D
-
[アルミ] A5052
A5052
10

1個

5,870円( 6,457円 )

8日目

RV-13FR / RV-13FRL / RV-20FR
MHL2-25D
-
[アルミ] A5052
A5052
10

1個

6,030円( 6,633円 )

8日目

RV-13FR / RV-13FRL / RV-20FR
MHL2-25D1
-
[アルミ] A5052
A5052
10

1個

6,560円( 7,216円 )

8日目

RV-13FR / RV-13FRL / RV-20FR
MHL2-25D2
-
[アルミ] A5052
A5052
10

1個

6,820円( 7,502円 )

8日目

  1. 1

Loading...

詳細情報

基本情報

三菱電機(株)製垂直多関節ロボットに SMC(株)製チャック MHL2を取り付けるためのブラケットです。ロボットおよびチャックに合わせた取付穴が加工済みです。

(i)ご注意

  • その他ロボット部品はこちら
  • 取付用部品記載のミスミ型式は参考型式です。使用環境及びブラケット、チャック、ボルト、ノックピンの各詳細をご確認の上ご選定ください。
  • ロボット機種毎に許容負荷が定められています。ロボットメーカーカタログにて使用条件をご確認の上、ご選定ください。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

SMC MHL2対応ブラケット-三菱電機のレビュー

この商品のレビューはありません レビューを書く

チャック取付用部品カテゴリの売れ筋ランキング

通常価格、通常出荷日が表示と異なる場合がございます

技術サポート窓口

メカニカル部品技術窓口

商品の仕様・技術のお問い合わせ

Webお問い合わせフォーム

営業時間:9:00～18:00（土曜日・日曜日・祝日は除く）

※お問い合わせフォームは24時間受付しております。

※お問い合わせにはお客様コードが必要です。

閉じる

型番が確定しました

ご利用にあたって

ミスミについて

お問い合わせ

商品の仕様・技術

Webお問い合わせフォーム

24時間受付

ご注文・お取り引き

Webお問い合わせフォーム

24時間受付・要ログイン

0120-343-066

9:00～18:00（日曜日・年末年始は除く）

お客様との通話は、サービス品質向上のため一部録音させていただいております。

各種調査（環境・品質等）

Webお問い合わせフォーム

24時間受付・要ログイン

その他のお問い合わせ

お問い合わせ窓口はこちら

モバイルサイトに切替

Copyright © MISUMI Corporation All Rights Reserved.
