【エコノミーシリーズ】 RoHS対応アイドラー T10タイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

数量スライド割引
一部当日出荷可能

評価 0.0 0件のレビュー（商品レビューの投稿ができます）

通常価格(税別): 2,490円～ 4,680円

税込価格: 2,739円～ 5,148円

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこち...

詳細情報を確認する

環境対応：

RoHS対応（10物質）
特性・用途：

該当なし
種類：

歯付アイドラー
ベルト種類：

T10
表面処理：

白アルマイト
材質：

アルミ合金
タイミングプーリ/アイドラー：

アイドラー
ベアリング位置：

両サイドベアリングタイプ

(i)ご注意

24年11月13日以降のご注文分に関してはRoHS対応品(10物質)として販売しております。
REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番

未確定7件の候補があります。

My部品表保存

数量：
価格を確認

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

特長

商品概要

モータから発生する回転運動の動力を伝えるための機構として広く一般的に利用されている方法がタイミングプーリ/アイドラー、タイミングベルトを用いた設計です。
タイミングプーリ/アイドラー、タイミングベルトとの噛み合いで伝動、搬送の働きをします。

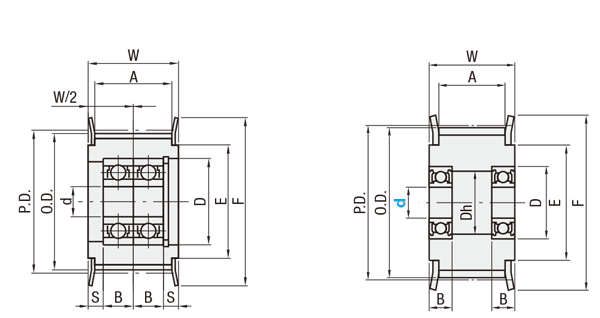

外径図

●センターベアリングタイプ ●両サイドベアリングタイプ

[ ! ]ベアリングは圧入になります。
[ ! ]ベアリング精度JIS B1514 0級（圧入前）
[ ! ]ベアリングブランドは一定ではありません。

規格表

■材質規格表

Type		[ M ]材質			[ S ]表面処理
センターベアリング	両サイドベアリング	本体	フランジ	軸受	[ S ]表面処理
CーAHTF	CーAHTFW	アルミ合金	アルミ合金	スチール	白アルマイト

		センタ－ベアリングタイプ
注文例		型番
		CーAHTF20T10250

両サイドベアリングタイプ
型式	-	対応ベルト	-	軸径d
CーAHTFW16	-	T10250	-	15

■センタ－ベアリングタイプ
・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番

軸径
d

P.D.

O.D.

ベアリング寸法

¥基準単価

Type

歯数

対応ベルト

No.

C－AHTF

T10250

63.66

61.8

6202ZZ×2

3,620

■両サイドベアリングタイプ
・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番		対応ベルト	軸径 d	P.D.	O.D.	F	E	A	W	Dh	ベアリング寸法			￥基準単価
Type	歯数	対応ベルト	軸径 d	P.D.	O.D.	F	E	A	W	Dh	No.	D	B	￥基準単価
CーAHTFW	16	T10200	15	50.93	49.05	58	40	22	27	29	6002ZZ×2	32	9	3,630
		T10250						27	32	29	6002ZZ×2	32	9	2,490
		T10300						32	37	30	6202ZZ×2	35	11	4,420
		T10400						43	48					3,340
		T10500						53	58					3,910
	18	T10200	15	57.3	55.45	61	45	22	27	29	6002ZZ×2	32	9	3,940
	18	T10250	15	57.3	55.45	61	45	27	32	30	6202ZZ×2	35	11	4,080
	20	T10200	15	63.66	61.8	67	50	22	27	29	6002ZZ×2	32	9	2,840
		T10250						27	32	30	6202ZZ×2	35	11	4,400
		T10300						32	37					5,100
		T10400						43	48					4,600
		T10500						53	58					4,680
	22	T10250	20	70.03	68.15	80	60	27	32	37	6004ZZ×2	42	12	4,610
	24	T10250	20	76.39	74.55	87	67	27	32	41	6204ZZ×2	47	14	5,310
	26	T10250	20	82.76	80.9	87	67	27	32	41	6204ZZ×2	47	14	3,740

製品比較情報

■エコノミーシリーズアイドラーの歯型のかみ合い
・エコノミーシリーズアイドラーの歯型はJISとISO規格に準拠し、標準のベルトの歯型と組み合わせることでよりスムーズな伝動ができます。

■当社類似品比較

	当社類似品 AHTFWなど	エコノミーシリーズ C−AHTFWなど
本体材質	2000系アルミ合金	アルミ合金
フランジ材質	アルミ合金	アルミ合金
ベアリング材質	スチール	スチール
RoHS10	対応	対応

使用方法

使用方法
	①駆動用タイミングベルト用アイドラーを通してタイミングベルトの内側でテンションを調整
	②リニア駆動用オープンエンドベルトにて往復運動

使用方法
	③搬送用 2本のタイミングベルトで板を搬送
	④トラクター搬送用ワークをベルトで挟んで搬送

使用例

■機構名
ベルト張力調整装置（手動）

■機構性能
1. 調整する側のローラを動かし、ベルトコンベヤーが開いている状態でしっかりとベルトを引き、固定します。
2. ほとんどの駆動では、噛み合い率を上げるため、ローラを中央位置に設置します。

■タイミングベルト用アイドラーの働き
タイミングベルト用アイドラーを介してベルトの組立距離を固定します。
ポリウレタンローラーがベルトにテンションをかけるのをサポートします。

注意事項

防錆目的の場合は、アルミ合金材、ステンレスSUS304材質の商品や無電解ニッケルメッキ表面処理商品を優先して選択してください。
詳細は>>金属材料および表面処理の防錆性能と手入れについてをクリックしてください。

型番リスト

表示件数:

型番	使用ベルト幅(mm)	歯数(T)	軸穴径 d(mm)	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

C-AHTFW16-T10250-15	25	16	15	10	1個	2,490円( 2,739円 )	在庫品1日目当日出荷可能
C-AHTFW16-T10400-15	40	16	15	10	2個	3,340円( 3,674円 )	9日目～
C-AHTFW16-T10500-15	50	16	15	10	1個	3,910円( 4,301円 )	在庫品1日目当日出荷可能
C-AHTFW20-T10200-15	20	20	15	10	1個	2,840円( 3,124円 )	在庫品1日目当日出荷可能
C-AHTFW20-T10400-15	40	20	15	10	1個	4,000円( 4,400円 )	在庫品1日目当日出荷可能
C-AHTFW20-T10500-15	50	20	15	10	1個	4,680円( 5,148円 )	在庫品1日目当日出荷可能
C-AHTFW26-T10250-20	25	26	20	10	1個	3,740円( 4,114円 )	在庫品1日目当日出荷可能
