ミスミ ストレートエジェクタピン（刻印付）

5件

表示件数:
出荷日:
  1. 1

Loading...

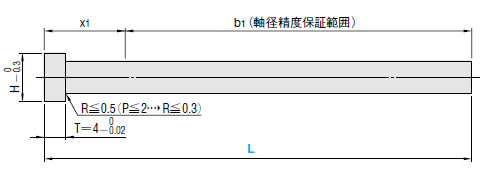

  • 刻印付ストレートエジェクタピン -ハイス鋼SKH51/全長指定タイプ-

    • おすすめ

    ミスミ

    刻印付ストレートエジェクタピン -ハイス鋼SKH51/全長指定タイプ-

    評価 0.0
    ハイス鋼SKH51・全長指定タイプの刻印付ストレートエジェクタピンです。
    CAD ：
    2D / 3D
    材質 表面処理 ツバ厚 D/P（軸径）(mm) 軸径公差（代表公差） 形状タイプ 先端形状 全長公差（代表公差） ガス抜き形状
    SKH51 なし 4mm(T4) / 6mm(JIS) / 8mm(JIS) 0.3 ～ 12 -0.01/-0.02 / 0/-0.005 刻印付き なし +0.02/0 / +0.02/0 or +0.05/0 なし
    通常出荷日 ： 3日目

  • 刻印付ストレートエジェクタピン -ダイス鋼SKD61+窒化処理/全長指定タイプ-

    • おすすめ

    ミスミ

    刻印付ストレートエジェクタピン -ダイス鋼SKD61+窒化処理/全長指定タイプ-

    評価 0.0
    ダイス鋼SKD61+窒化処理・全長指定タイプの刻印付ストレートエジェクタピンです。
    CAD ：
    2D / 3D
    材質 表面処理 ツバ厚 D/P（軸径）(mm) 軸径公差（代表公差） 形状タイプ 先端形状 全長公差（代表公差） ガス抜き形状
    SKD61 窒化処理 4mm(T4) / 6mm(JIS) / 8mm(JIS) 1 ～ 25 -0.01/-0.02 / -0.01/-0.03 / -0.01/-0.04 刻印付き なし +0.02/0 / +0.02/0 or +0.05/0 なし
    通常出荷日 ： 3日目

  • 刻印付ストレートエジェクタピン -ハイス鋼SKH51/軸径･全長指定タイプ-

    ミスミ

    刻印付ストレートエジェクタピン -ハイス鋼SKH51/軸径･全長指定タイプ-

    評価 0.0
    ハイス鋼SKH51・軸径/全長指定タイプの刻印付ストレートエジェクタピンです。
    CAD ：
    2D / 3D
    材質 表面処理 ツバ厚 D/P（軸径）(mm) 軸径公差（代表公差） 形状タイプ 先端形状 全長公差（代表公差） ガス抜き形状
    SKH51 なし 4mm(T4) / 6mm(JIS) / 8mm(JIS) 0.4 ～ 11.99 -0.01/-0.02 / 0/-0.005 刻印付き なし +0.02/0 / +0.02/0 or +0.05/0 なし
    通常出荷日 ： 3日目

  • 刻印付ストレートエジェクタピン -ハイス鋼SKH51/ツバ厚4mm/凸文字タイプ-

    ミスミ

    刻印付ストレートエジェクタピン -ハイス鋼SKH51/ツバ厚4mm/凸文字タイプ-

    評価 0.0
    ハイス鋼SKH51・ツバ厚4mm・凸文字タイプの刻印付ストレートエジェクタピンです。
    CAD ：
    2D / 3D
    材質 表面処理 ツバ厚 D/P（軸径）(mm) 軸径公差（代表公差） 形状タイプ 先端形状 全長公差（代表公差） ガス抜き形状
    SKH51 なし 4mm(T4) 1 ～ 4 -0.01/-0.02 / 0/-0.005 刻印付き なし +0.05/0 なし
    通常出荷日 ： 5日目

  • 超精級刻印付ストレートエジェクタピン -ハイス鋼SKH51/全長指定,軸径･全長指定タイプ-

    ミスミ

    超精級刻印付ストレートエジェクタピン -ハイス鋼SKH51/全長指定,軸径･全長指定タイプ-

    評価 0.0
    ハイス鋼SKH51・全長指定・軸径・全長指定タイプの超精級刻印付ストレートエジェクタピンです。
    CAD ：
    2D / 3D
    材質 表面処理 ツバ厚 D/P（軸径）(mm) 軸径公差（代表公差） 形状タイプ 先端形状 全長公差（代表公差） ガス抜き形状
    SKH51 なし 4mm(T4) 1 ～ 5 0/-0.002 刻印付き なし +0.01/0 なし
    通常出荷日 ： 3日目～
メーカー
シリーズ名
CAD
通常価格
(税別)
通常出荷日
材質
表面処理
ツバ厚
D/P（軸径）(mm)
軸径公差（代表公差）
形状タイプ
先端形状
全長公差（代表公差）
ガス抜き形状
刻印文字タイプ
刻印文字数
連番指定
  • おすすめ

刻印付ストレートエジェクタピン -ハイス鋼SKH51/全長指定タイプ-

  • おすすめ

刻印付ストレートエジェクタピン -ダイス鋼SKD61+窒化処理/全長指定タイプ-

    刻印付ストレートエジェクタピン -ハイス鋼SKH51/軸径･全長指定タイプ-

      刻印付ストレートエジェクタピン -ハイス鋼SKH51/ツバ厚4mm/凸文字タイプ-

        超精級刻印付ストレートエジェクタピン -ハイス鋼SKH51/全長指定,軸径･全長指定タイプ-

        メーカー

        ミスミ

        ミスミ

        ミスミ

        ミスミ

        ミスミ

        シリーズ名

        刻印付ストレートエジェクタピン -ハイス鋼SKH51/全長指定タイプ-

        刻印付ストレートエジェクタピン -ダイス鋼SKD61+窒化処理/全長指定タイプ-

        刻印付ストレートエジェクタピン -ハイス鋼SKH51/軸径･全長指定タイプ-

        刻印付ストレートエジェクタピン -ハイス鋼SKH51/ツバ厚4mm/凸文字タイプ-

        超精級刻印付ストレートエジェクタピン -ハイス鋼SKH51/全長指定,軸径･全長指定タイプ-

        CAD
        • 2D / 3D
        • 2D / 3D
        • 2D / 3D
        • 2D / 3D
        • 2D / 3D
        通常価格
        (税別)

        -

        -

        -

        -

        -

        通常出荷日 3日目 3日目 3日目 5日目 3日目～
        材質SKH51SKD61SKH51SKH51SKH51
        表面処理なし窒化処理なしなしなし
        ツバ厚4mm(T4) / 6mm(JIS) / 8mm(JIS)4mm(T4) / 6mm(JIS) / 8mm(JIS)4mm(T4) / 6mm(JIS) / 8mm(JIS)4mm(T4)4mm(T4)
        D/P（軸径）(mm)0.3 ～ 121 ～ 250.4 ～ 11.991 ～ 41 ～ 5
        軸径公差（代表公差）-0.01/-0.02 / 0/-0.005-0.01/-0.02 / -0.01/-0.03 / -0.01/-0.04-0.01/-0.02 / 0/-0.005-0.01/-0.02 / 0/-0.0050/-0.002
        形状タイプ刻印付き刻印付き刻印付き刻印付き刻印付き
        先端形状なしなしなしなしなし
        全長公差（代表公差）+0.02/0 / +0.02/0 or +0.05/0+0.02/0 / +0.02/0 or +0.05/0+0.02/0 / +0.02/0 or +0.05/0+0.05/0+0.01/0
        ガス抜き形状なしなしなしなしなし
        刻印文字タイプ凹文字凹文字凹文字凸文字凹文字
        刻印文字数1文字 / 2文字 / 3文字 / 4文字 / 5文字1文字 / 2文字 / 3文字 / 4文字 / 5文字1文字 / 2文字 / 3文字 / 4文字 / 5文字1文字 / 2文字1文字 / 2文字 / 3文字 / 4文字 / 5文字
        連番指定あり / なしあり / なしあり / なしなしあり / なし
