【GASEXIT PIN】微細貫通多孔質材エジェクターピン

【GASEXIT PIN】微細貫通多孔質材エジェクターピン

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 5.0平均満足度5.0 この商品のレビューをみる（1件）
通常価格(税別)
 -
税込価格
 -

金属3Dプリンターを用いて製造した微細貫通多孔質材を組み込んだガス抜き部品「G...

詳細情報を確認する

型番

未確定95件の候補があります。

Loading...

外形図

■外径図

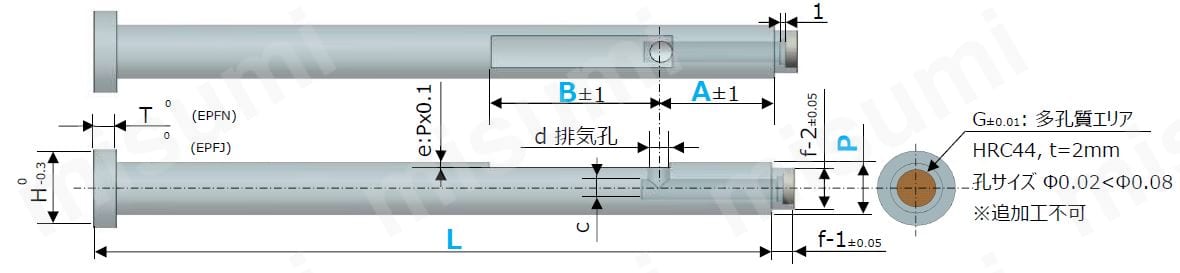

【先端フラットタイプ】　EPNN、EPNJ
p寸法公差
LP
1～1215～16
L≤500-0.01-0.02-0.01-0.03
L>500-0.01-0.03-0.01-0.03
L寸法公差
10＜L≤200＋0.020
200＜L≤500＋0.050
500＞L＋0.50
L寸法決定方法
1)多孔質エリアにはく0.05mm程度の凸跡が製品に転写するため、
 通常のL寸法に対して＋0.05mmの設定を推奨します。

【先端フラットロックタイプ】EPFN,EPFJ

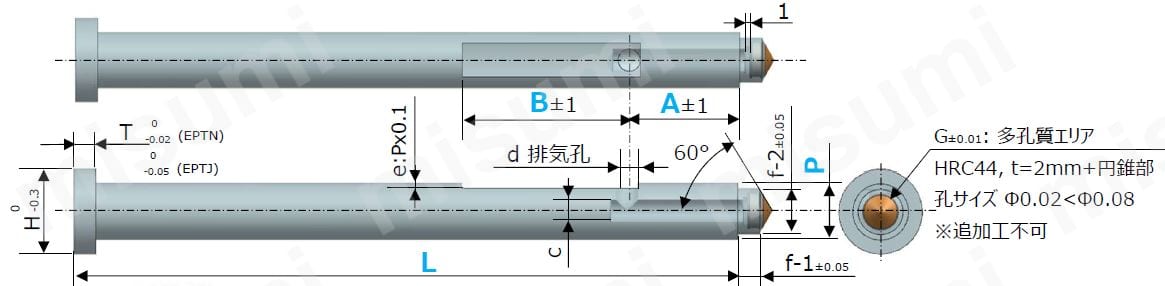

【円錐ロックタイプ】EPTN,EPTJ
