【温度センサー】ダイヤル式_液体＆気体_MAX140℃

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

IFM EFECTOR

IFM EFECTOR

【温度センサー】ダイヤル式_液体＆気体_MAX140℃

  • 当日出荷可能
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常単価(税別)
22,660円
税込単価
24,926円

・140℃までの液体及び気体に使用できる低コストのダイヤル式温度センサーです。...

詳細情報を確認する

型番

TK6110 解除

  • CADデータ未対応

Loading...

■TK6110
TK6110用取説   データシート   TK6110

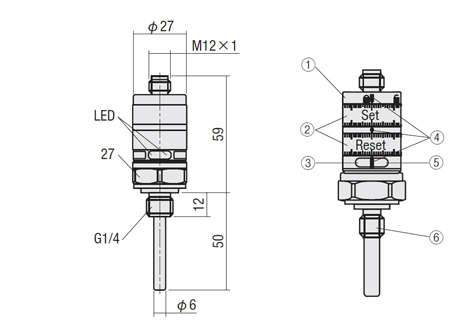

TK6110外形寸法図
①ロックリング
②閾値設定リング
③LED（緑）：通電OKで点灯
④セッティンクマーク
⑤LED（黄）：閾値に到達で点灯
 ※OUT1はON、OUT2はOFF
⑥ 配管接続G1/4
型式配管口径媒体媒体温度監視項目1監視項目2温度レンジ周辺温度測定素子
G(PF)

TK6110

1/4液体、気体-40～145℃温度(℃)ー-20～140℃-40～80℃1×Pt1000
最大許容使用電源消費電力取付姿勢出力スイッチ出力コネクタ型式
圧力電圧範囲電気仕様仕様Type
40MPaDC9.6～32V0.75W自在PNPNO/NC切替可M12

TK6110

[ ! ]取扱説明書を参照ください。

[ ! ]当カタログに掲載の写真、図面は全てifm efector株式会社に帰属します。

[ ! ]製品改良のため予告無く仕様を変更をする場合があります。

[ ! ]日本国内では、計量法によりSI単位以外使用することができません。

[ NG ]配管接続はG（平行ネジ）以外で接続しないでください。配管側がRc,Rのテーパーネジの場合は変換継手等で規格を合わせてご使用ください。


■出力一覧

TK6110

OUT1
スイッチ（温度）
ノーマルオープン
測定値が設定閾値以下で
OFF、設定閾値以上でON
OUT2
スイッチ（温度）
ノーマルクローズ
測定値が設定閾値以下で
ON、設定閾値以上でOFF

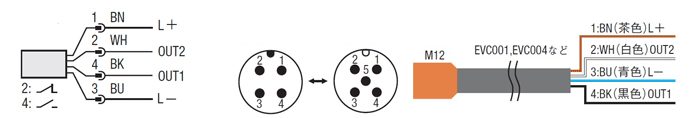

■結線図

                              NPNで使用する場合は
EVC01E等を使用してください
センサー側
M12プラグ  ケーブル側
M12ソケット TK6110の結線図

■ケーブル適合表

PNP→NPN変換ケーブル

形状コネクタケーブル型式
芯数長さ
L型M1245m

EVC01E

15m

EVC05E

[ ! ]国内の多くの設備はNPN仕様です。TK6110はPNP出力なのでPNP→NPN変換ケーブルを選択すれば問題なく使用できます。

標準ケーブル

形状コネクタケーブル型式
芯数長さ
ストレート型M1242m

EVC001

5m

EVC002

10m

EVC003

15m

EVC082

20m

EVC083

25m

EVC084

L型2m

EVC004

5m

EVC005

10m

EVC006

15m

EVC086

20m

EVC087

25m

EVC088

注文例

型式
TK6110

在庫品
翌日出荷 >>こちら
[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

使用例

TK6110の設置例

•媒体は液体、気体共に対応しており、測定レンジも幅広い低コストでコンパクトなセンサーです。

•閾値の設定もダイヤル式で直感的に設定できます。ロックも掛けられるので誤設定を防止できます。

•LEDにより通電及び出力状況を把握できます。

[ ! ]写真はダイヤル式圧力計ですが設置方法は同じです。

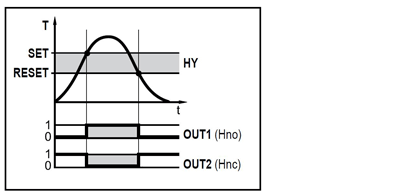

信号の遷移T=温度
Hno =ノーマルオープン
Hnc =ノーマルクローズ
HY＝ヒステリシス


•温度上昇中に［SET］の設定値に到達するとOUT1をON、OUT2をOFFします。

•温度下降中に［RESET］の設定値に到達するとOUT1をOFF、OUT2をONします。

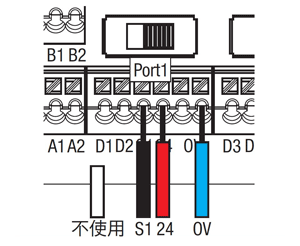

警報出力BOX(SBDC4)への接続例

TK6110

TK6110の接続例
  ケーブルはEVC01E等を使用すること  

 •温度が設定した値を超えたときに警報ブザーを鳴らす。
  または設備自動運転を停止させる。

外形図・規格表を表示

指定中 の仕様・寸法情報

絞り込み条件

すべて解除

  • 出荷日

    解除
    • すべて
    • 当日出荷可能

型番リスト

表示件数:
  1. 1
型番
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除

TK6110

1個

22,660円( 24,926円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報


・140℃までの液体及び気体に使用できる低コストのダイヤル式温度センサーです。
・操作も簡単です。

類似品

類似品をすべて見る

この商品に近い類似品がありませんでした。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

【温度センサー】ダイヤル式_液体＆気体_MAX140℃の型番TK6110のページです。
型番TK6110に関する仕様情報を記載しております。
