【距離センサー】25～300mm_光電式

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

IFM EFECTOR

IFM EFECTOR

【距離センサー】25～300mm_光電式

  • 当日出荷可能
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常単価(税別)
48,950円
税込単価
53,845円

・ミリ単位で距離を正確に検出します。・閾値（セットポイント）はセンサーのボタン...

詳細情報を確認する

型番

OGD597 解除

  • CADデータ未対応

Loading...

商品動画はこちら





■OGD597
OGD597用取説   データシート   OGD597

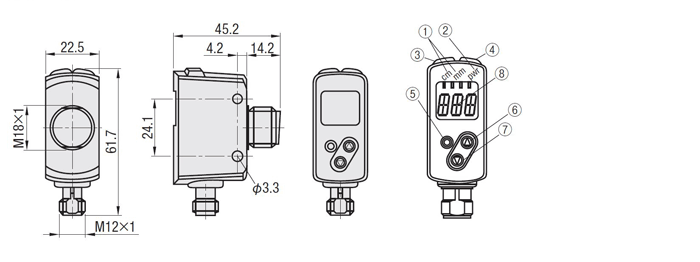

外形図

OGD597外形寸法図
①LED（緑）：設定単位表示
②LED（緑）：電源供給で点灯
③LED（橙）：OUT1出力で点灯
④LED（橙）：OUT2出力で点灯
⑤設定ボタン：選択／決定
⑥⑦設定ボタン：パラメータ値の設定
⑧ディスプレイ： 3桁表示

規格表

型式監視項目測定単位レーザースポット径(mm)検出距離(mm)背景抑制機能(mm)レーザー保護クラス周辺温度取付姿勢機構

OGD597

距離mm3×3(※1)25～3003～19.21-25～50℃(※2)自在レーザー(TOF)式
使用電源消費電力出力スイッチ出力コネクタ型式
電圧範囲電気仕様仕様Type
DC10～30V1.8WNPNNO/NC切替可M12

OGD597

※1 最大検出距離の値。焦点（150mm）では1×1mmです。

※2周辺温度が－10℃未満の場合はウォームアップが必要です。レーザー機能はOFFになります。

[ ! ]取扱説明書を参照ください。

[ ! ]当カタログに掲載の写真、図面は全てifm efector株式会社に帰属します。

[ ! ]製品改良のため予告無く仕様を変更をする場合があります。

[ ! ]日本国内では、計量法によりSI単位以外使用することができません。


製品仕様

出力一覧

OGD597

OUT1
スイッチ（距離）
NPN
［NO/NC切替可］
OUT2
スイッチ（距離）
NPN
[NO/NC切替可］

センサー側
M12プラグ  ケーブル側
M12ソケット

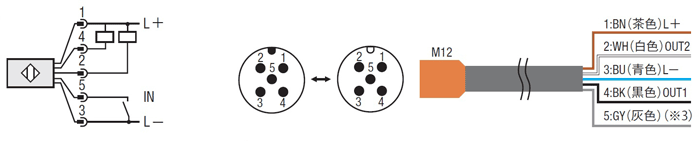

結線図

OGD597　結線図

ケーブル適合表

標準ケーブル

形状コネクタケーブル型式
芯数長さ
ストレート型M1242m

EVC001

5m

EVC002

10m

EVC003

15m

EVC082

20m

EVC083

25m

EVC084

L型2m

EVC004

5m

EVC005

10m

EVC006

15m

EVC086

20m

EVC087

25m

EVC088

注文例

型式
OGD597

納期

在庫品
翌日出荷 >>こちら
[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

専用アダプター

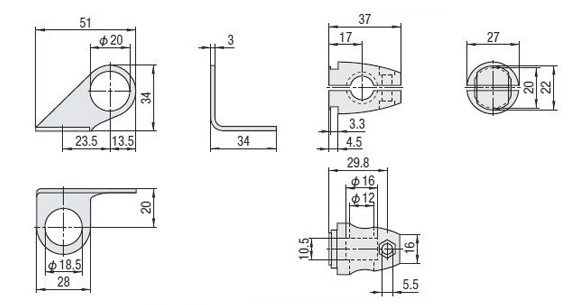

E20719UGT586, UGT588, UGT590用アダプター1画像
UGT586, UGT588, UGT590用アダプター1画像
材質型式
ブラケットクランプ土台
SUS316Ti亜鉛ダイキャスト

E20719

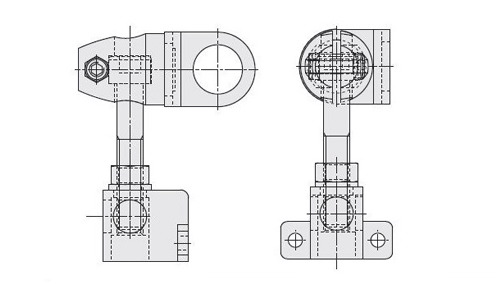

E20867UGT586, UGT588, UGT590用アダプター2画像
UGT586, UGT588, UGT590用アダプター1画像
材質型式
ブラケットクランプ土台
SUS316Ti亜鉛ダイキャスト

E20867

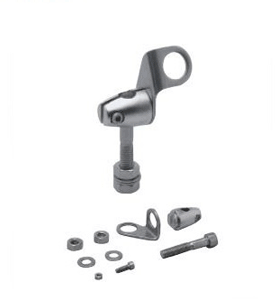

E10026UGT586, UGT588, UGT590用アダプター4画像
材質入数型式
PBT2

E10026



使用例

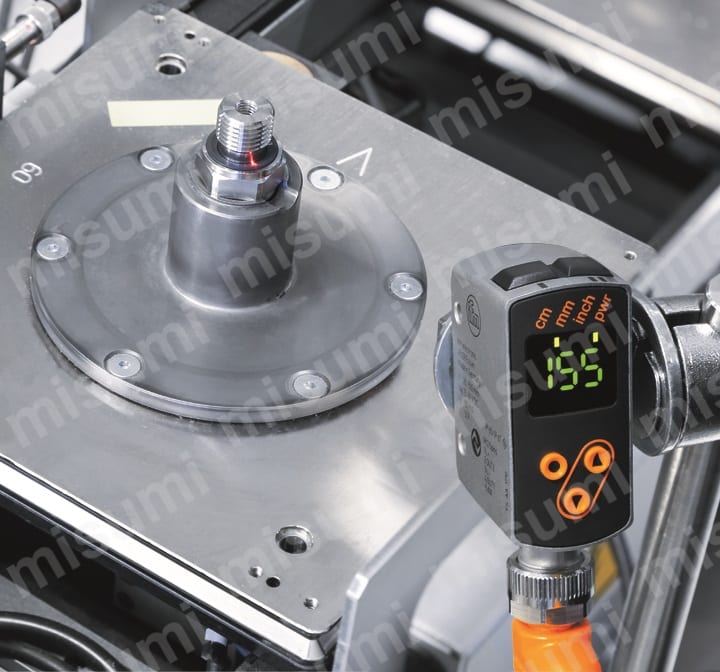

Oリングの有無を確認

Oリングの有無を確認の画像

静電容量式センサや超音波式センサと比較するとスポット径が小

さいのでピンポイントに検出が可能です。レーザーが透過する材質

（ガラス等）越しでも検出は可能です。


段ボール等の距離測定

段ボール等の距離測定の画像


■出力の設定例（詳細は取説を参照ください）

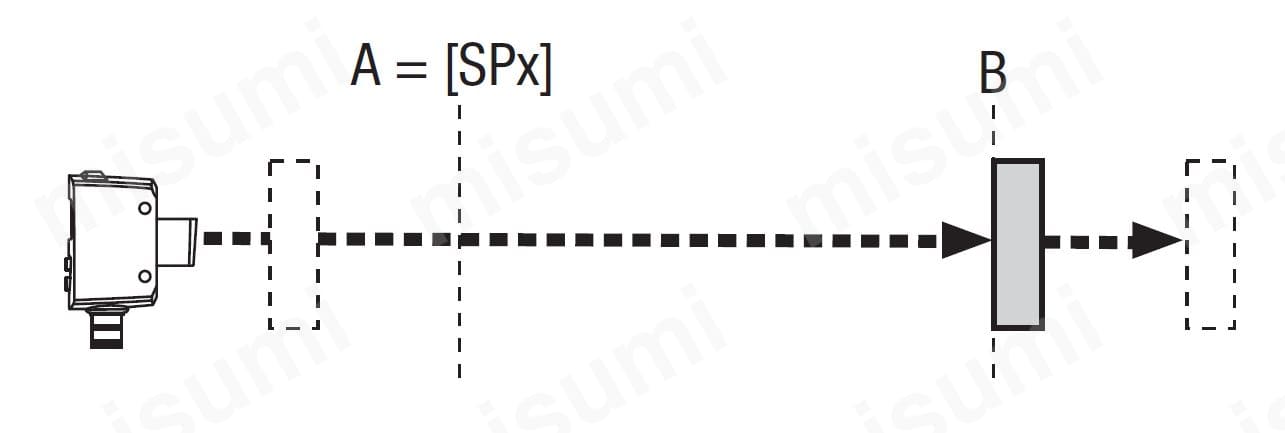

出力説明図1

検出体が接近してセットポイント（A）に到達した時、出力ON。

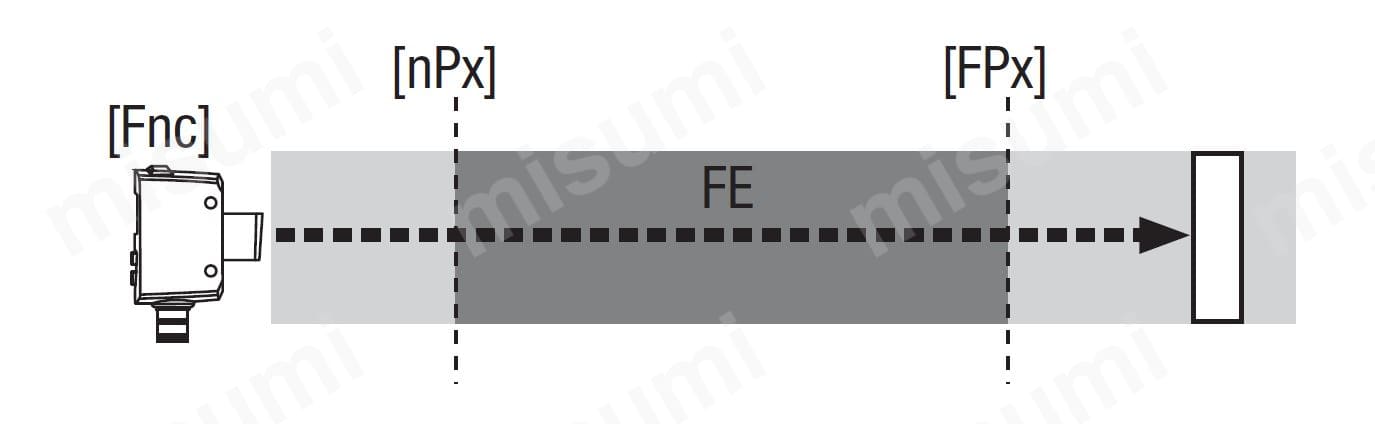

出力説明図3

物体を検出した時にスイッチON

※測定値がスイッチポイント[nPx]と[FPx] の範囲にある時、出力はON。

出力説明図2

検出体が離れてリセットポイント（B）を越えるまで、出力はONしたままです。

リセットポイント（B）は、セットポイント（A）より大きな値になります。

出力説明図4

物体を検出した時にスイッチOFF

※測定値がスイッチポイント[nPx]と[FPx] の範囲にある時、出力はOFF。

外形図・規格表を表示

指定中 の仕様・寸法情報

絞り込み条件

すべて解除

  • 出荷日

    解除
    • すべて
    • 当日出荷可能

型番リスト

表示件数:
  1. 1
型番
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除

OGD597

1個

48,950円( 53,845円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報


・ミリ単位で距離を正確に検出します。
・閾値（セットポイント）はセンサーのボタン操作で設定が可能です。

類似品

類似品をすべて見る

この商品に近い類似品がありませんでした。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

【距離センサー】25～300mm_光電式の型番OGD597のページです。
型番OGD597に関する仕様情報を記載しております。
