【レベルセンサー(位置/有無)】樹脂&水&金属_静電容量式

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • https://sc4.omniture.com/x/4_4amwb

IFM EFECTOR

IFM EFECTOR

【レベルセンサー(位置/有無)】樹脂&水&金属_静電容量式

  • 当日出荷可能
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常単価(税別)
16,720円
税込単価
18,392円

・高性能の静電容量式レベルセンサーです。・LEDで検出状態が分かるので感度調節...

詳細情報を確認する

(i)ご注意

  • 写真はKI6000です。他の型式は図面を参照ください。
  • NPN出力への切替はEVC01Eを使用してください。

型番

KI6000 解除

  • CADデータ未対応

Loading...

商品動画はこちら



■KI6000,KG6000用
KI6000,KG6000用取説   データシート   KI6000   KG6000

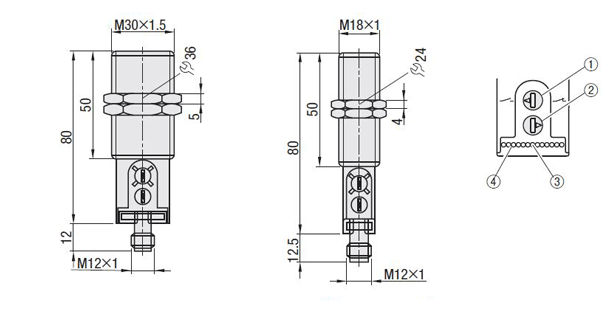

KI6000KG6000外形寸法図
①NO、NC切替
②検出範囲調整
③LED（黄）：出力時点灯
④LED（緑）：検出状態表示
[ ! ]ロックナット2個は付属しますがアダプターは付属しません。
型式サイズ検出部材質媒体温度監視項目周辺温度検出距離(mm)取付※1機構
媒体と接触金属越しの検出検出面

KI6000

M30PBT-25～110℃位置やワークの有無-25～80℃0.5～40可NG埋込不可静電容量式

KG6000

M180.5～30



使用電源電圧範囲消費電力出力電気仕様スイッチ出力仕様コネクタ型式
DC10～30V0.53WPNPNO/NC切替可M12

KI6000

KG6000

※1取扱説明書を参照ください。

[ ! ]当カタログに掲載の写真、図面は全てifm efector株式会社に帰属します。

[ ! ]製品改良のため予告無く仕様を変更をする場合があります。

[ ! ]日本国内では、計量法によりSI単位以外使用することができません。

[ ! ]検出能力はセンサーの検出部表面積に比例するので検出しやすい水や金属以外（樹脂ペレット等）はM30タイプを推奨します。

[ ! ]110℃の媒体に接触可能な範囲は先端から約10mmです。


■出力一覧

KI6000,KG6000

OUT1
スイッチ
（位置／有無）
PNP
[NO/NC切替可］		IO-Link
OUT2
-

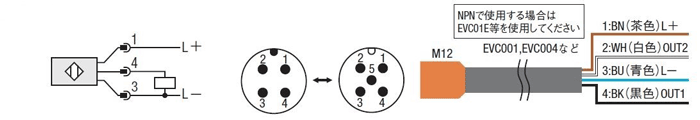

■結線図

センサー側
M12プラグ ケーブル側
M12ソゲット KI6000の結線図


■ケーブル適合表

PNP→NPN変換ケーブル

形状コネクタケーブル型式
芯数長さ
L型M1245m

EVC01E

15m

EVC05E

[ ! ]国内の多くの設備はNPN仕様です。KI6000及びKG6000はPNP出力なのでPNP→NPN変換ケーブルを選択すれば問題なく使用できます。


標準ケーブル

形状コネクタケーブル型式
芯数長さ
ストレート型M1242m

EVC001

5m

EVC002

10m

EVC003

15m

EVC082

20m

EVC083

25m

EVC084

L型2m

EVC004

5m

EVC005

10m

EVC006

15m

EVC086

20m

EVC087

25m

EVC088



注文例

型式
KI6000


在庫品
翌日出荷 >>こちら
[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。




専用ブラケット

MSBR-M30

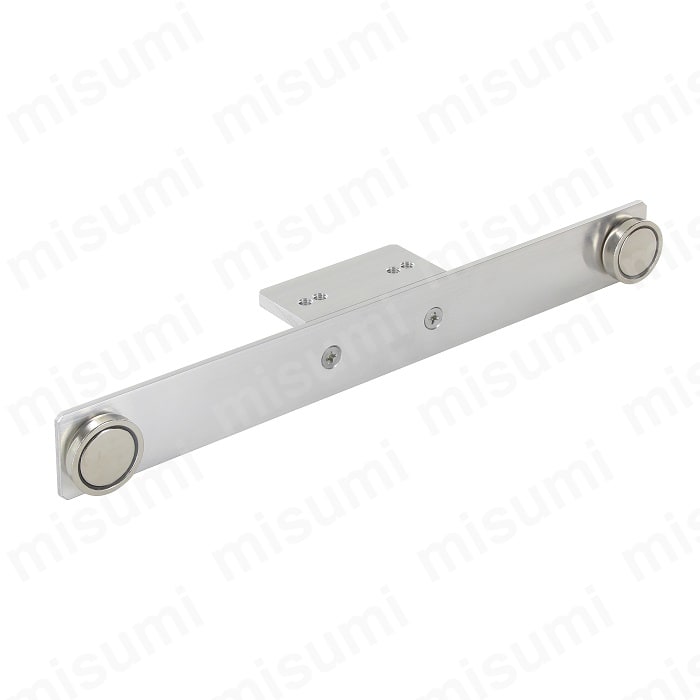

ブラケット写真1

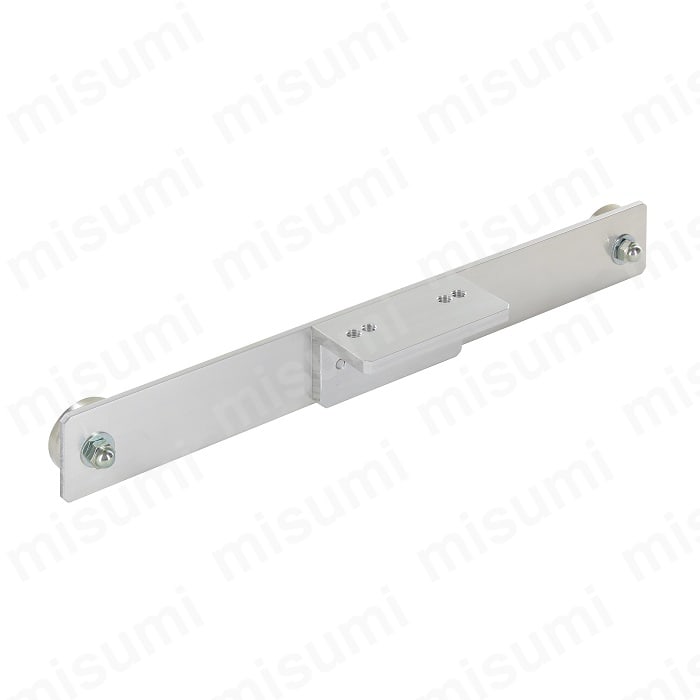

ブラケット写真2
吸着力25kgf

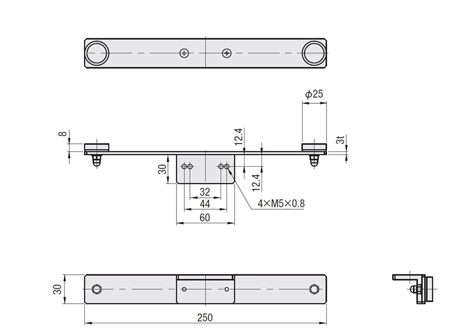

使用上限温度80度MSBR-M30MSBR-M30の外形図
適合センサ適合アダプタ材質ABT磁石吸着力残留磁束密度使用上限温度型式
(mm)(mm)(mm)
M30E10077アルミ250303ネオジム25kgf11.7-12.2kG80℃

MSBR-M30

M18E10076



専用アダプター

KI6000用アダプター

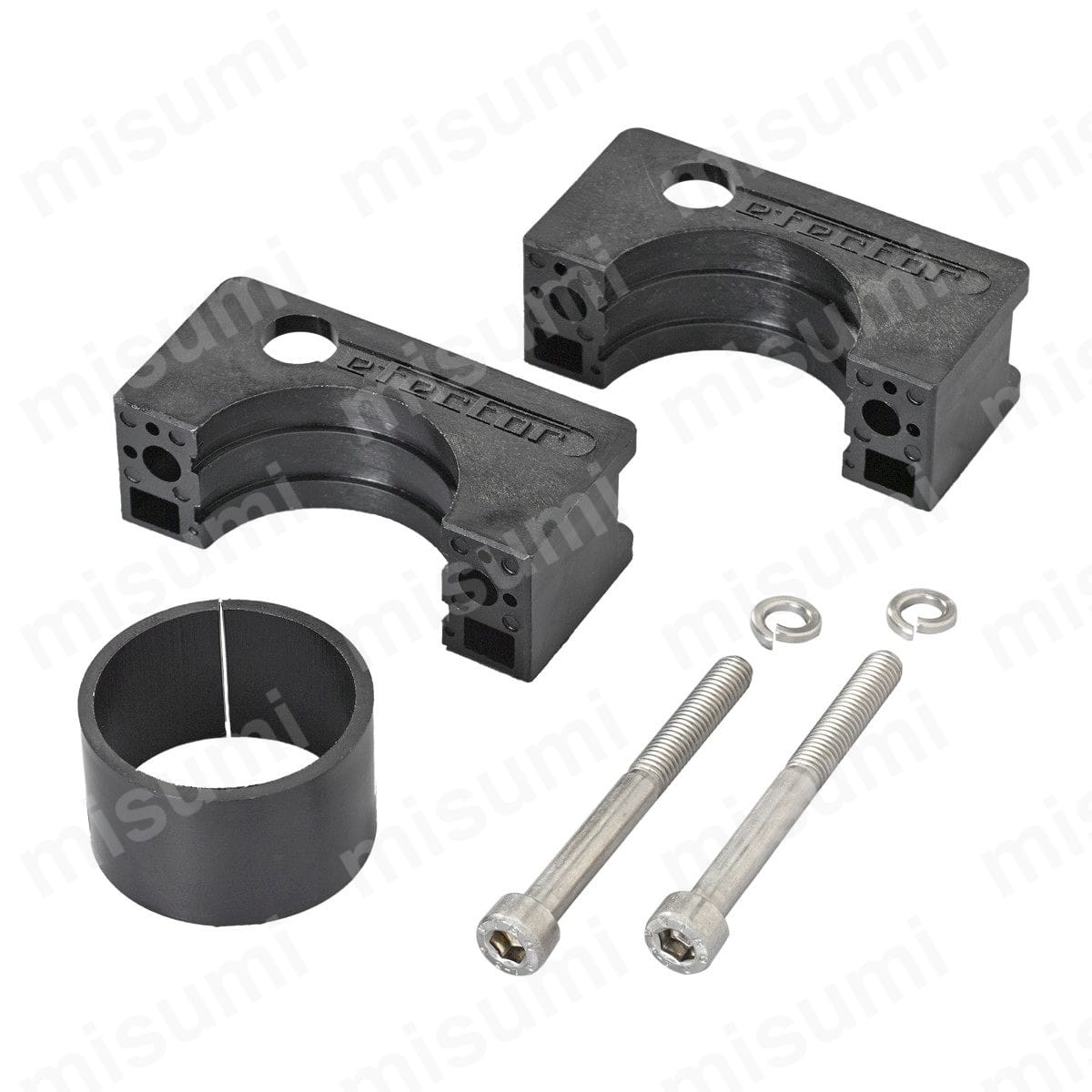

E10077画像

材質ボルトワッシャー補助リング型式
PBTM5×50(2個)2個M30(1個)

E10077



KG6000用アダプター

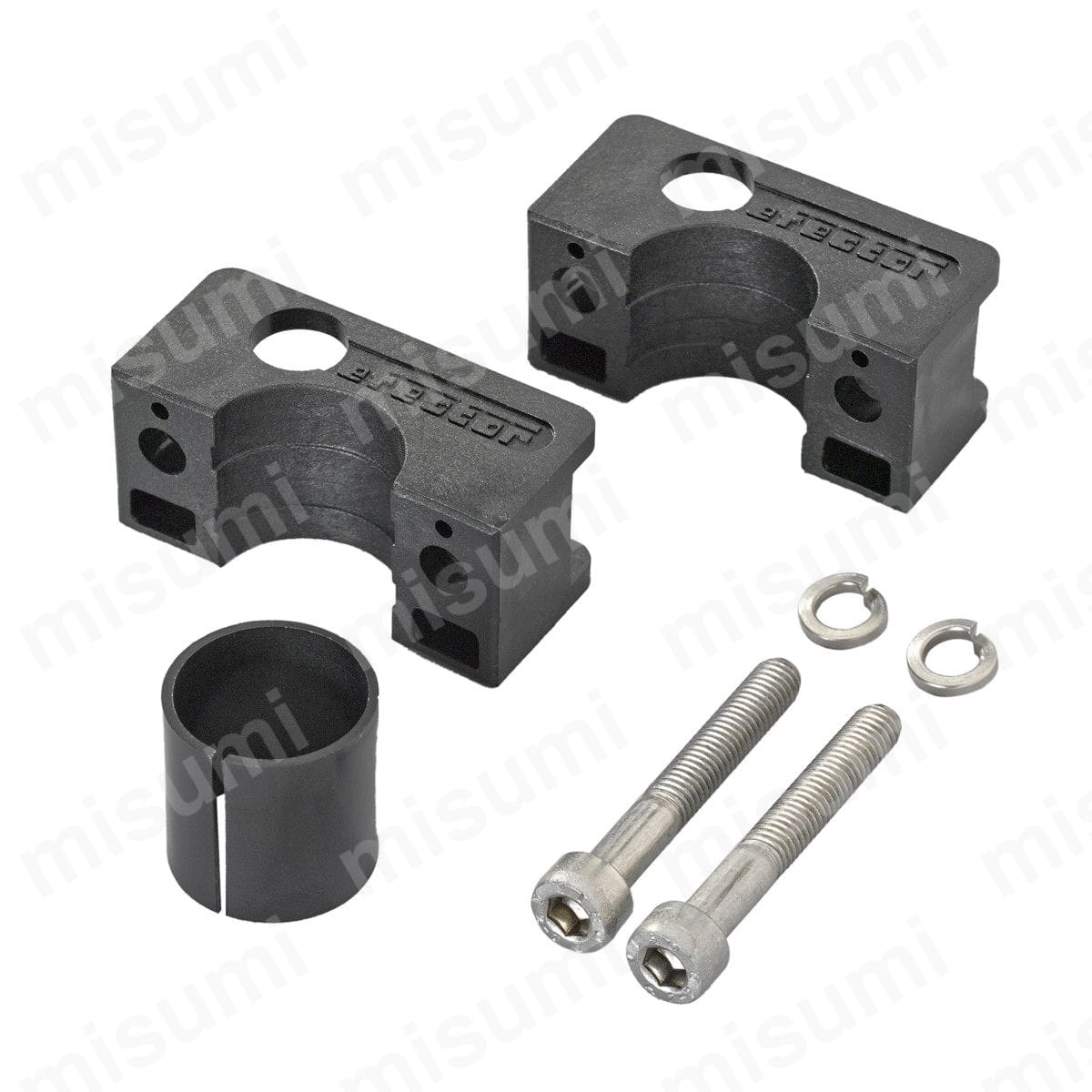

E10076画像

材質ボルトワッシャー補助リング型式
PBTM5×35(2個)2個M18(1個)

E10076

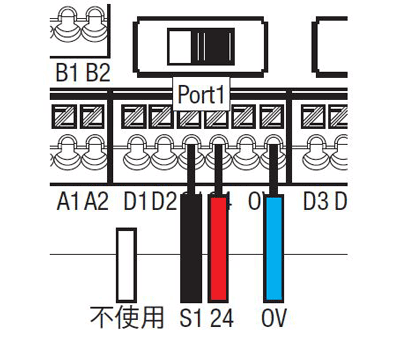

警報出力BOX(SBDC4)への接続例

接続例画像
 ケーブルはEVC01E等を使用すること

材料がセンサー位置を超えたとき警報ブザーを鳴らします。

または設備自動運転を停止させます。
