IFM EFECTOR

【圧力センサー】ディスプレイなし_液体&気体_MAX80℃_0～10MPa

当日出荷可能

評価 0.0 0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 18,040円

税込単価: 19,844円

液体及び気体用の圧力センサーです。アナログ出力(4～20mA)です。

種類：

センサ本体
測定項目：

圧力
媒体：

液体/気体
出力信号：

アナログ出力(4～20mA)
媒体温度(℃)：

-40～90℃
出力(OUT1)：

なし
測定圧力(MPa)：

0～10
媒体種類：

-40～90
ディスプレイ：

なし
出力(OUT2)：

アナログ(圧力)
型式：

PT5402
消費電力(W)：

0.5
コネクター：

M12
取付姿勢：

自在(取説参照)
使用電源電圧：

DC8.5～36V
最大許容圧力(MPa)：

25MPa
機構：

ストレンゲージ式

(i)ご注意

NPN/PNP切替可の場合、出荷時PNPに設定されております。NPNでご使用される場合は設定の変更をして下さい。

型番

PT5402 解除

CADデータ未対応

My部品表保存

数量：
価格を確認

外形図・規格表

■PT5402

データシート PT5402

PT5402

①シ-リングパッキン材質： FKM

型式	接続口径	媒体	媒体温度	監視項目1	監視項目2	圧力レンジ	周辺温度	機構
型式	接続口径	媒体	(液体及び気体)	監視項目1	監視項目2	圧力レンジ	周辺温度	機構
PT5402	G1/4	液体、気体	-40～90℃	圧力	-	0～10MPa	-25～90℃	ストレンゲージ式

最大許容	使用電源	消費電力	取付姿勢	出力	スイッチ出力	コネクタ	型式
圧力	電圧範囲	消費電力	取付姿勢	電気仕様	仕様	コネクタ	型式
25MPa	DC8.5～36V	0.5WW	自在(※2)	-	-	M12	PK8732

※1 取扱説明書を参照ください。

[ ! ]当カタログに掲載の写真、図面は全てifm efector株式会社に帰属します。

[ ! ]製品改良のため予告無く仕様を変更をする場合があります。

[ ! ]日本国内では、計量法によりSI単位以外使用することができません。

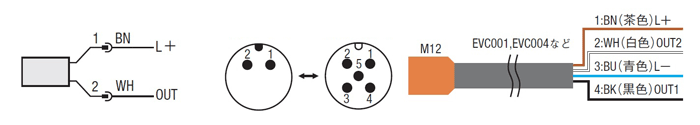

■結線図

センサー側
M12プラグケーブル側
M12ソケット PT5402の結線図

■ケーブル適合表

標準ケーブル

形状	コネクタ	ケーブル		型式
形状	コネクタ	芯数	長さ	型式
ストレート型	M12	4	2m	EVC001
			5m	EVC002
			10m	EVC003
			15m	EVC082
			20m	EVC083
			25m	EVC084
L型			2m	EVC004
			5m	EVC005
			10m	EVC006
			15m	EVC086
			20m	EVC087
			25m	EVC088

注文例

型式

PT5402

在庫品

翌日出荷 >>こちら

[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

使用例

タンクの圧力監視

配管の圧力監視

外形図・規格表を表示

指定中の仕様・寸法情報

絞り込み条件

出荷日

解除
- すべて
- 当日出荷可能

型番リスト

表示件数:

型番	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

PT5402

1個

18,040円( 19,844円 )

在庫品1日目

当日出荷可能

詳細情報

基本情報

液体及び気体用の圧力センサーです。アナログ出力(4～20mA)です。

(i)ご注意

NPN/PNP切替可の場合、出荷時PNPに設定されております。NPNでご使用される場合は設定の変更をして下さい。

類似品

この商品に近い類似品がありませんでした。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

【圧力センサー】ディスプレイなし_液体&気体_MAX80℃_0～10MPaの型番PT5402のページです。
型番PT5402に関する仕様情報を記載しております。
