コイルスプリング式スチールストリッパー

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

DAYTON

DAYTON

コイルスプリング式スチールストリッパー

評価 5.0平均満足度5.0 この商品のレビューをみる（1件）
通常価格(税別)
 -
税込価格
 -

プレスフィットパンチ用対応のコイルスプリング式スチールストリッパーです。

詳細情報を確認する

型番

未確定56件の候補があります。 型番リストから選択するか、仕様を選択し型番を確定してください。

  • CADデータ未対応

Loading...

※圧力源にコイルスプリングを使用したストリッパーです。

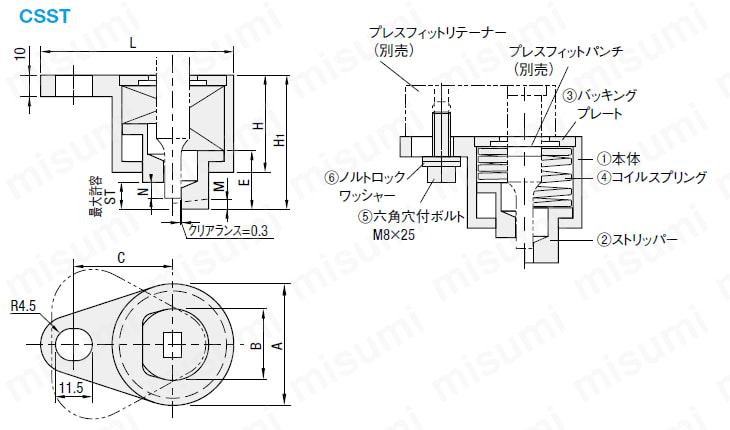

外形図・製品仕様

コイルスプリング式スチールストリッパー 外形図1

（1）本体
材質：SS400
（2） ストリッパー
材質：S45C
（3） バッキングプレート
材質：SS400
（4） コイルスプリング
材質：ばね用オイルテンパー線
（5）六角穴付ボルト CB8-25
（6）緩み防止ワッシャ NLDP8

Mを超える範囲の先端加工はしないでください。
ストリッパー穴とパンチ刃先とのクリアランスは、片側0.3mmで設定してください。
例：パンチ刃先φ8.0の場合、CSST発注はP8.6指定
パンチ刃先長さ（L1）について、D=10・13の場合：L1≧19mm、D=16・20の場合：L1≧25mmで使用してください。

コイルスプリング式スチールストリッパー 外形図2

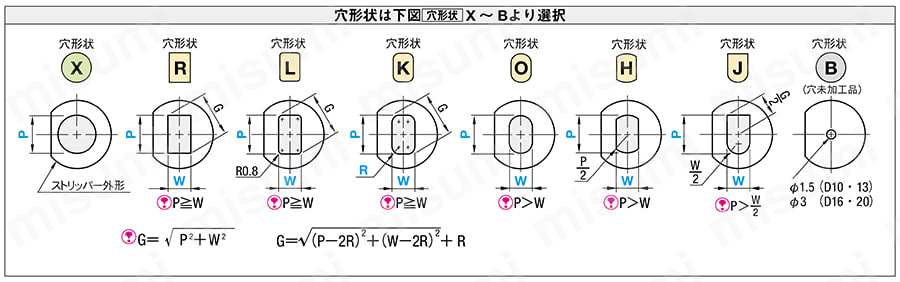

対角長Gが刃先寸法の最大値を超えないよう、P寸法とW寸法をチェックしてください。

コイルスプリング式スチールストリッパー 規格表

■適用リテーナー

・ART・ARTS・ARTST… P.326
・SRT・SRTS・SRTSH… P.327
・JRT・JRTS・JRTST… P.328

パンチ・リテーナーは別売りです。

規格表

型式リテーナー厚さパンチ全長ばね指定指定0.1mm単位廻り止め指示ABCEHH1L最大許容STM
※1		N
Type穴形状適用
パンチ径
D		軽荷重中荷重重荷重

コイルスプリング式スチールストリッパー 共通画像1

コイルスプリング式スチールストリッパー 共通画像2

コイルスプリング式スチールストリッパー 共通画像3

コイルスプリング式スチールストリッパー 共通画像4

min. P max.P・W
min.		P・G
max.		RANG
CSST

コイルスプリング式スチールストリッパー 仕様1

102580L  2.610.63.110.6

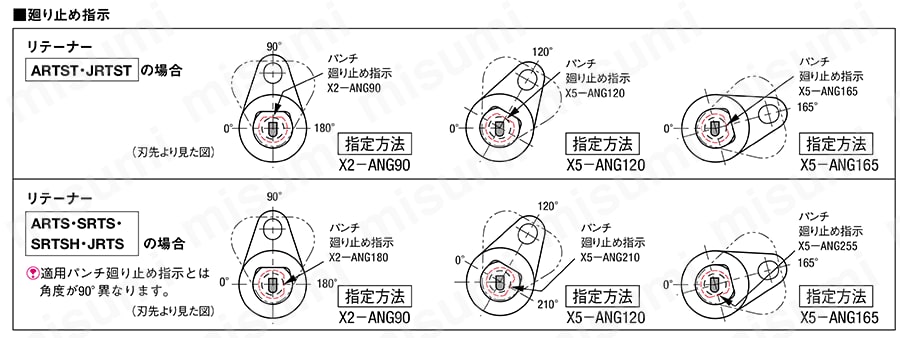

標準角度指定  X2：
0
90
180
270
任意角度指定  X5：0＜ANG＜360
指定1°単位
342027.7527.04562.05411.05.04.0
90LM 27.85572.811.8
100LMH27.06582.011.0
1380L  3.613.63.613.6342030.7527.04562.05711.05.04.0
90LM 27.85572.811.8
100LMH

コイルスプリング式スチールストリッパー 仕様2

27.06582.011.0
1680L  5.616.64.116.6423032.7527.04562.06311.05.04.0
90LM 27.85572.811.8
100LMH27.06582.011.0
2080L  6.620.64.120.6503434.7527.04562.06911.05.04.0
90L  37.04572.011.0
100LMH27.06582.011.0

注文時、ばね指定を必ずご指定ください。
※1：加工許容範囲

注文例

コイルスプリング式スチールストリッパー 注文例

出荷日

コイルスプリング式スチールストリッパー 出荷日

関連情報

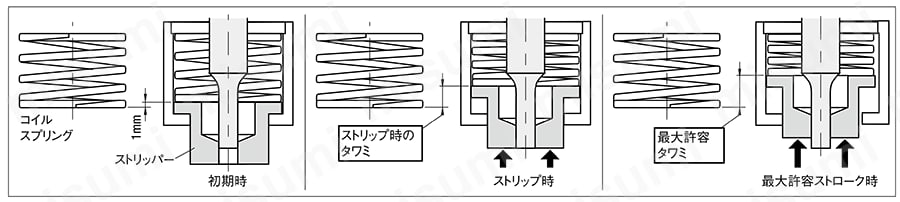

■コイルスプリングの仕様

Type適用パンチ径
D		リテーナー厚さパンチ全長ばね指定コイルスプリング呼称ばね定数
（N/mm）		初期力［タワミ1mm］
（N）		ストリップ時のタワミ※2ストリップ力
（N）※2		最大許容タワミ
※2		最大戻し力
（N）※2
CSST＿102580LSWL27-3081.681.68.0652.812.0979.2
90LSWL27-4061.361.38.8539.412.8784.6
MSWM27-40111.7111.78.8983.112.81,430.0
100LSWL27-5049.049.08.0392.012.0588.0
MSWM27-5089.489.48.0715.212.01,072.8
HSWH27-50178.9178.98.01,430.812.02,146.2
1380LSWL27-3081.681.68.0652.812.0979.2
90LSWL27-4061.361.38.8539.412.8784.6
MSWM27-40111.7111.78.8983.112.81,430.0
100LSWL27-5049.049.08.0392.012.0588.0
MSWM27-5089.489.48.0715.212.01,072.8
HSWH27-50178.9178.98.01,430.812.02,146.2
1680LSL35-30※3134.6134.68.01,076.412.01,614.6
90LSWL35-40101.0101.08.8888.812.81,292.8
MSWM35-40187.6187.68.81,650.612.82,400.9
100LSWL35-5080.980.98.0647.212.0970.8
MSWM35-50150.0150.08.01,200.012.01,800.0
HSWH35-50299.7299.78.02,397.512.03,596.2
2080LSL40-30※3176.4176.48.01,411.212.02,116.8
90LSL40-30※3176.4176.48.01,411.212.02,116.8
100LSWL40-50105.8105.88.0846.412.01,269.6
MSWM40-50196.0196.08.01,568.012.02,352.0
HSWH40-50392.0392.08.03,136.012.04,704.0

※2：ストリッパー先端が未加工の場合
※3：専用スプリング

コイルスプリング式スチールストリッパー 関連情報
