DAYTON

DAYTON

異形状廻り止めノックピンタイプフレームハードボタンダイ

異形状廻り止めノックピンタイプフレームハードボタンダイ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
 -
税込価格
 -

異形状・廻り止めノックピンタイプ・フレームハードボタンダイです。材質はフレーム...

詳細情報を確認する

型番

未確定804件の候補があります。

  • CADデータ未対応

Loading...

商品情報

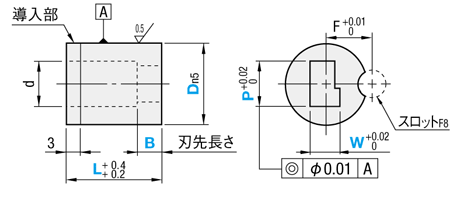

外形図・製品仕様

刃先形状は >> こちら より選択
 刃先形状例

[ ! ]外形図に掲載されている形状は一例です。

>> P.632～635

シャンク径
D[ T ]公差		[ M ]材質
[ H ]硬度		型式
Dn5SX 105V
焼入れなし		ADCT

規格表

型式B
刃先長さ		L刃先形状P・W min.P・G max.d
最大逃げ
TypeDSA
ADCT13582528303235C16 C23
C29 C121
C87 C144
刃先形状>>P.632～635を参照		2.007.208.0
165825283032352.508.809.5
2051225283032353.2011.0012.0
2561225283032354.8016.5017.5
3281225283032355.5020.0021.0
3881225283032356.4026.0027.0
4081225283032356.4026.0027.0
4581225283032358.0035.0036.0
5081225283032359.0040.0041.0
56812252830323510.0045.0046.0

[ ! ]注文時、刃先長さを必ずご指定ください。
[ ! ]対角長Gが刃先寸法の最大値を超えないよう、P寸法とW寸法をチェックしてください。
[ ! ]φ4ノックピン廻り止め（X41-ANG0）が標準です。
[ ! ]φ3・φ6のノックピン廻り止めへの変更も可能です。
[ ! ]オーバーハングによる破損を防止するため適用可能な刃先形状については>> P.632をご参照ください。

注文例

型式-B
(S/A)		   L    刃先形状 P W R・A・B・S・PP・WW
ADCT13-S25 C13 P5.00 W3.21 A1.9

出荷日

型番確定後、右部に表示される「価格を確認」を押してお見積りください。

追加工

型式-B
(S/A)		   L    刃先形状 P(XP) W(XW) R・A・B・S・PP・WW(XL・LL・XAL…etc.)
ADCT32-S30 C56 XP20.26 W14.5 R1.7  A3.05 X71-ANG113
追加工記号詳細
刃先
XP
XW		刃先寸法変更
PまたはW寸法を規格範囲より大きくまたは小さくします。
min ：P＞XP≧XP・XWmin
WXW
max ：P＜XP≦XP・Gmax
WXW



　　　指定0.01mm単位
DXP・XWminXP・Gmax
131.27.5
162.09.0
202.411.5
254.017.0
324.820.5
385.526.5
405.526.5
456.435.0
508.040.0
569.045.0
全長XL全長変更
XL＜L 　　指定0.1mm単位
最小全長＝13mm
[ ! ]導入部は(L－XL)分短くなります。
LL全長公差変更
L＋0.3⇒L±0.02
  0
[ ! ]XLと同様に全長を短くする事もできます。
 指定方法 LL
LL29
シャンク部XAL導入部テーパ加工
導入部に10°のテーパをつけます。
追加工記号詳細
シャンク部角度(ANG)


[ ! ]ノックピンに
よる廻り止め
>>こちら を
参照
X0
X4
X41
X43		廻り止め位置変更 標準角度指定
ANG＝0・90・180・270
F寸法
標準ノックピン
D1(φ)		外径 D
101316～2532～100
X03.0－D/2D/2D/2
X43.05.56.7D/2D/2
X414.06.07.2D/2D/2
X436.07.08.2D/2＋1.0D/2


 指定方法  X41－ANG180

X0F
X4F
X41F
X43F		廻り止め位置変更　標準角度指定　F寸法指定
ANG＝0・90・180・270
d＋D1＋0.8≦F≦D＋D1－0.5
22
指定0.1mm単位
[ ! ]F寸法はD以上必要です。
2
 [ NG ]X0F　D＜13適用不可
標準ノックピンD1(φ)
X0F3.0
X4F3.0
X41F4.0
X43F6.0


 指定方法  X0F－ANG90－F6

X1
X7
X71
X73		廻り止め位置変更 任意角度指定
0＜ANG＜360　　指定1°単位
F寸法
任意ノックピン
D1(φ)		外径 D
101316～2532～100
X13.0−D/2D/2D/2
X73.05.56.7D/2D/2
X714.06.07.2D/2D/2
X736.07.08.2D/2＋1.0D/2


 指定方法  X71－ANG135

X1F
X7F
X71F
X73F		廻り止め位置変更　任意角度指定　F寸法指定
0＜ANG＜360　　指定1°単位
d＋D1＋0.8≦F≦D＋D1－0.5
22
指定0.1mm単位
[ ! ]F寸法はD以上必要です。
2
 [ NG ]X1F　D＜13適用不可
標準ノックピンD1(φ)
X1F3.0
X7F3.0
X71F4.0
X73F6.0


 指定方法  X71F－ANG45－F7

>> P.658


■ノックピン詳細

[ M ]材質：SUJ2

D1[ T ]コードLM×ピッチ×l[ H ]硬度
3.0m5X0／X0FX1／X1F20-55HRC～
3.0X4／X4FX7／X7F20-55HRC～
4.0X41／X41FX71／X71F16-55HRC～
6.0m6X43／X43FX73／X73F20M4×0.7×845～55HRC

関連情報

■特長
このボタンダイは熱処理を施していないため、追加工が容易です。
鋳物ベースに組み込み後、形状加工をベースと同じに行う場合などに適しています。
加工後、火炎焼入れを行えば、表面硬化層が63～64HCR となるため、高い耐摩耗性が得られます。
[ ! ]刃先寸法は、火炎焼入れ前の寸法です。焼入れ状況によっては若干の寸法変化が出る可能性もありますのでご留意ください。
