ジェクトール®パンチ 標準材質SKD11相当－XNAPコーティング－

ジェクトール®パンチ 標準材質SKD11相当－XNAPコーティング－

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
 -
税込価格
 -

これまでのDAYTONN XNAコーティングの下地に特殊処理を施したジェクトー...

詳細情報を確認する

型番

未確定354件の候補があります。

  • CADデータ未対応

Loading...

商品情報

[ ! ]ジェクトール®詳細>> P.313
[ ! ]XNAPコーティング（窒化アルミクロムコーティングの高性能品）>> P.318

外形図・製品仕様

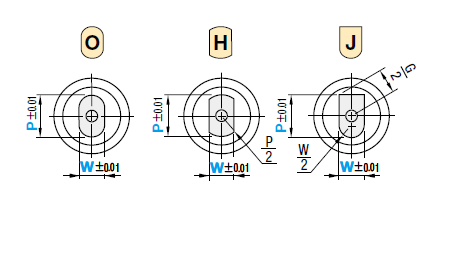

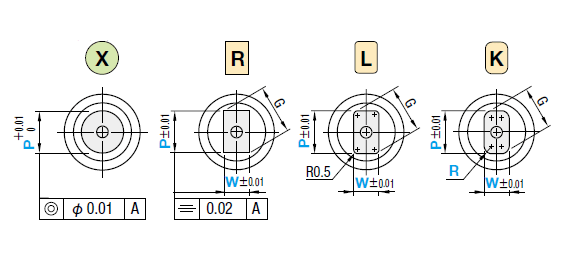

刃先形状は下図より選択

異形状>>こちら

>> P.292
[ ! ]D32～63はサイドホールなし

シャンク径
D[ T ]公差		[ M ]材質
[ H ]硬度		型式
Type刃先形状
Dm5D05～06
SKH51（M2）相当
60～63HRC
D08～63
SKD11相当
60～63HRC		AJ

ジェクトール®パンチ 標準材質SKD11相当-XNAPコーティング- 製品仕様011

刃先形状 刃先形状 刃先形状 刃先形状 [ ! ]P≧W [ ! ]P≧W [ ! ]P≧W
刃先形状 刃先形状 刃先形状 [ ! ]P>W [ ! ]P>W [ ! ]K,L形状： [ ! ]J,R形状：
[ ! ]P>W
2

[ ! ]対角長Gが刃先寸法の最大値を超えないよう、P寸法とW寸法をチェックしてください。
[ ! ]廻り止めをつけるには、追加工で廻り止め指示が必要です。

規格表

型式L1
刃先長さ		L指定0.01mm単位

ジェクトール®パンチ 標準材質SKD11相当-XNAPコーティング- 規格表02

ジェクトール®パンチ 標準材質SKD11相当-XNAPコーティング- 規格表03

ジェクトール®パンチ 標準材質SKD11相当-XNAPコーティング- 規格表04

ジェクトール®
ピン
Type刃先形状Dmin.Pmax.P・Wmin.P・Gmax.R
AJ

ジェクトール®パンチ 標準材質SKD11相当-XNAPコーティング- 規格表01

05813    4050566063707180  1.604.971.604.97
0.15〜w未満
2
J2M
  19    50566063707180  1.601.60
06813    4050566063707180901002.005.972.005.97J3M
  19    50566063707180901002.002.00
   25     6063707180901003.503.50
08 1319    50566063707180901003.007.973.007.97J4M
   25    566063707180901003.003.00
    30      707180901005.005.00
10 1319    50566063707180901003.009.973.009.97J6M
   25    566063707180901003.003.00
    30      707180901006.006.00
13 1319    50566063707180901006.0012.976.0012.97J6M
   25    566063707180901006.006.00
    30      707180901008.008.00
16  19    50566063707180901008.0015.976.0015.97J9M
   25    566063707180901008.006.00
    30      7071809010010.008.00
     40       809010010.008.00
20  19    505660637071809010010.0019.976.0019.97J9M
   25    5660637071809010010.006.00
    30      7071809010013.008.00
     40       809010013.008.00
25  19    505660637071809010012.0024.976.0024.97J9M
   25    5660637071809010012.006.00
    30      7071809010016.008.00
     40       809010018.008.00
32   25      637071809010016.0031.978.0031.97J12M
    30      7071809010016.008.00
     40       809010022.0010.00
38   25      637071809010020.0037.978.0037.97J12M
    30      7071809010020.008.00
     40       809010025.0010.00
40   25      637071809010020.0039.978.0039.97J12M
    30      7071809010020.008.00
     40       809010025.0010.00
45   25      637071809010025.0044.979.0044.97J12M
    30      7071809010025.009.00
     40       809010030.0011.00
50   25      637071809010030.0049.9710.0049.97J12M
    30      7071809010030.0010.00
     40       809010035.0012.00
56   25      637071809010035.0055.9711.0055.97J12M
    30      7071809010035.0011.00
     40       809010042.0013.00
63   25      637071809010040.0062.9712.0062.97J12M
    30      7071809010040.0012.00
     40       809010050.0014.00

ジェクトール®パンチ 標準材質SKD11相当-XNAPコーティング- 規格表06刃先ロング
[ ! ]注文時、刃先長さを必ずご指定ください。

注文例

型式-L1-L P W R(のみ) コーティング
AJX32-25-80 P22.31     XNAP
AJK20-25-80 P18.14 W9.46 R1.5 XNAP
廻り止めの例

[ ! ]廻り止めをつけるには、追加工で廻り止め指示が必要です。

出荷日

型番確定後、右部に表示される「価格を確認」を押してお見積りください

追加工

型式-L1-L P(XP) W(XW) R(のみ) (XBR・XL・X2…etc.) コーティング
AJJ25-19-100 P22.01 W10.49   LL97 XNAP
AJH20-19-80 P14.31 W11.12   XL76 X91-ANG125 XNAP
追加工記号刃先形状
刃先XP
XW		刃先寸法変更(規格よりP・Wの寸法を小さくします)
XP・XW≧XP・XWmin
指定0.01mm単位
   XPmin
 L1(XBR/XBB)
2.08.113.119.125.130.135.1
～～～～～～～
8.013.019.025.030.035.040.0
D051.31.31.5––––
061.81.81.82.4–––
082.52.52.52.53.0––
102.82.82.82.84.0––
134.04.04.04.04.0––
166.06.06.06.06.06.06.0
206.06.06.06.07.67.67.6
258.08.08.08.010.010.010.0
3210.010.010.010.010.010.010.0
3815.015.015.015.015.017.020.0
4020.020.020.020.020.023.025.0
4525.025.025.025.025.028.030.0
5030.030.030.030.030.033.035.0
5635.035.035.035.035.038.042.0
6340.040.040.040.040.045.050.0
XP・XWmin
L1(XBR/XBB)
2.08.113.119.125.130.135.1
～～～～～～～
8.013.019.025.030.035.040.0
1.61.61.6––––
1.81.82.02.4–––
2.52.53.03.04.0––
2.82.83.03.04.0––
4.04.04.04.04.0––
5.05.05.05.06.06.06.0
5.05.05.05.06.06.06.0
5.05.05.05.06.06.06.0
7.27.27.27.27.27.27.2
8.08.08.08.08.08.08.0
8.08.08.08.08.09.010.0
9.09.09.09.09.010.011.0
10.010.010.010.010.011.012.0
11.011.011.011.011.012.013.0
12.012.012.012.012.013.014.0
XBR
XBB		刃先長さ変更
2.0≦XBR≦L1 指定0.1mm単位
35.1≦XBB≦L1 指定0.1mm単位
[ ! ]XBRは35.0以下でご指定ください。
[ ! ]XL(LL)併用の場合、
  最大刃先長さXBR(XBB)max＝L1max－(L－XL(LL))
[ ! ]ツバ＋シャンク部長さ
  は22mm以上必要です。
[ ! ]XP・XW追加工の記載内
  の表にご注意ください		[ ! ]ツバ＋シャンク部長さ
  は25mm以上必要です。
[ ! ]XP・XW追加工の記載内
  の表にご注意ください
XR刃先側端面R加工
0.3≦XR≦1.0
指定0.1mm単位
XR≦(P－C－0.5)/2
C寸法詳細>>こちら
[ NG ]XC・XAR・XS併用不可		－
XC 刃先側端面C面取り加工
0.3≦XC≦1.0
指定0.1mm単位
XC≦(P－C－0.5)/2
C寸法詳細>>こちら
[ NG ]XR・XAR・XS併用不可		－
XAR刃先側端面逆テーパー加工
0＜XAR≦10
指定1°単位
1.0≦BB＜L1
指定0.1mm単位
[ ! ]D08またはD10の場合、
  P≧6.0かつL1≦15
[ NG ]D06以下は適用不可
[ NG ]XR・XC・XS併用不可
指定方法 XAR5－BB2.0		－
XS20刃先シャー角追加
パンチ荷重軽減・カス
上がり対策として刃先
にシャー角をつけるこ
とができます。
[ ! ]詳細・指定方法は>>こちら
[ NG ]XR・XC・XAR・LL併用不可		－
XS21
XS22
全長XL全長変更　
XL＜L　　指定0.1mm単位
[ ! ]刃先から短くするので、L1寸法も自動的に短くなります。
[ ! ]刃先長さを維持する場合はXBR(XBB)をご指定ください。
LL全長公差変更
L ＋0.3 0 ⇒ L±0.02
[ ! ]XLと同様に全長を短くする事もできます。
指定方法 LL
LL75
その他XKサイドホール不要
[ ! ]ジェクトール®部品を抜き取ります｡
XJ標準より小さいジェクトール®部品
追加工記号刃先形状
ツバ部
角度（ANG）

[ ! ]ノックピンに
  よる廻り止め
  詳細>>こちら
X2
ツバ部廻り止め一面加工 標準角度指定
ANG=0・90・180・270
[ NG ]X形状角度指定不可
[ ! ]追加費用はかかりません。(X形状除く)
[ ! ]F=D
2
指定方法 X2-ANG90
X3
ツバ部廻り止め平行加工(二面) 標準角度指定
ANG=0・90・180・270
[ NG ]X形状角度指定不可
[ ! ]第2のキー面は第1のキー面と平行です。
[ ! ]F=D
2
指定方法 X3-ANG90
X5－ツバ部廻り止め一面加工
任意角度指定
0＜ANG＜360 指定1°単位
指定方法 X5－ANG225
X6 －ツバ部廻り止め平行加工
(二面)　任意角度指定
0＜ANG＜360 指定1°単位
指定方法 X6－ANG225
XTツバ厚変更
3.5≦XT＜5.0　　　指定0.1mm単位
[ ! ]ツバ端面より研磨するので、全長が短くなります。
[ ! ]全長Lは(5－XT)分短くなります。XL併用の場合、
  全長はXLと同じです。
[ NG ]リテーナーセット納入品適用不可
TTツバ厚公差指定
公差±0.01
XT同様ツバ厚を薄くすることもできます。
[ ! ]XL併用の場合、全長はXLと同じです。
[ ! ]リテーナーセット納入品はTTとご指定ください。
  ツバ厚の変更はできません。
指定方法 TT TT4.5
XHツバ径変更(規格よりも小さくします)
D(XD)≦XH＜D＋3　　　　指定0.1mm単位
[ ! ]XH＝D(XD)のとき 公差 D(XD)   0 -0.03
[ NG ]リテーナーセット納入品適用不可
指定方法 XH9.0
シャンク部
角度（ANG）
[ ! ]

[ ! ]フラットの深さは
  ツバからの深さで
  はなくシャンクか
  らの深さです。

X81
～
X89		追加フラット加工　標準角度指定
ANG＝0・90・180・270
[ NG ]X形状角度指定不可
[ NG ]D05〜D08
   X81〜X88適用不可
[ NG ]D10　X85〜X88適用不可
指定方法
X88－ANG180
X89－ANG180－DP4.0－LG20
標準任意深さ長さ
X81X911.513
X82X921.516
X83X931.520
X84X941.5全長
X85X952.513
X86X962.516
X87X972.520
X88X982.5全長
X89X99寸法指定
X91
～
X99		追加フラット加工　任意角度指定
0＜ANG＜360 　指定1°単位　
[ NG ]X形状適用不可
[ NG ]D05〜D08　X91〜X98適用不可
[ NG ]D10　X95〜X98適用不可
指定方法
X98－ANG225
X99－ANG225－DP4.0－LG20
[ ! ]DP・LGは指定0.1mm単位  P≦2(D—DP—0.1)
G2
[ ! ]X89・X99で加工長さが全長の場合LG＝L(全長)と
  ご指定ください。
[ ! ]X81～X89追加工の記載内の表にご注意ください
XLD導入部長さ変更
[ ! ]パンチシャンク長さをツバから測定して40の
  位置で固定、残り部分を導入部とします。
XDシャンク径変更(シャンク径を細くします)
[ ! ]ツバ径は変更されません。 [ ! ]D13〜32に適用
シャンク径13.016.020.025.032.0
XDmin11.514.518.523.530.5
XDmin ≦XD＜D　指定0.1mm単位
SHウレタンストリッパー(USH)取付加工
[ ! ]D10～32に適用
USH>>こちら
UST鋼付きウレタン・ストリッパー(UST)取付加工
[ ! ]D10～25に適用
[ ! ]UST指定時、刃先長さL1は14をご指定ください。
UST>>こちら
指定方法
UST 　 (標準位置 角度90° 270°)
UST135(任意位置 指定1°単位)

>> P.312
>> P.313
>> P.314
>> P.663
>> P.671

型番リスト

表示件数:
  1. 1
  2. 2
  3. 3
  4. 4
  5. 5
  6. …
  7. 6
  8. 次へ
型番
刃先形状
材質
D（シャンク径）(mm)
Ｌ1 （刃先長さ）(mm)
Ｌ （全長）(mm)
Ｐ （刃先寸法）(mm)
ＸＰ （刃先寸法）(mm)
Ｗ （刃先寸法）(mm)
ＸＷ （刃先寸法）(mm)
Ｒ （刃先寸法）(mm)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
両側欠円形
SKH51相当
05
8 ～ 19
40 ～ 80
1.6 ～ 4.97
-
1.6 ～ 4.97
-
-
10

1個

-( - )

15日目

両側欠円形
SKH51相当
05
8 ～ 19
40 ～ 80
1.6 ～ 4.97
-
-
1.3 ～ 1.59
-
10

1個

-( - )

15日目

両側欠円形
SKH51相当
06
8 ～ 25
40 ～ 100
2 ～ 5.97
-
2 ～ 5.97
-
-
10

1個

-( - )

15日目

両側欠円形
SKH51相当
06
8 ～ 25
40 ～ 100
2 ～ 5.97
-
-
1.8 ～ 1.99
-
10

1個

-( - )

15日目

両側欠円形
SKH51相当
06
8 ～ 25
40 ～ 100
2 ～ 5.97
-
-
2.4 ～ 3.49
-
10

1個

-( - )

15日目

両側欠円形
SKH51相当
06
8 ～ 25
40 ～ 100
-
1.8 ～ 3.49
2 ～ 5.97
-
-
10

1個

-( - )

15日目

両側欠円形
SKH51相当
06
8 ～ 25
40 ～ 100
-
1.8 ～ 3.49
-
1.8 ～ 1.99
-
10

1個

-( - )

15日目

両側欠円形
SKH51相当
06
8 ～ 25
40 ～ 100
-
1.8 ～ 3.49
-
2.4 ～ 3.49
-
10

1個

-( - )

15日目

両側欠円形
SKD11相当
08
13 ～ 30
50 ～ 100
3 ～ 7.97
-
3 ～ 7.97
-
-
10

1個

-( - )

15日目

両側欠円形
SKD11相当
08
13 ～ 30
50 ～ 100
3 ～ 7.97
-
-
2.5 ～ 2.99
-
10

1個

-( - )

15日目

両側欠円形
SKD11相当
08
13 ～ 30
50 ～ 100
3 ～ 7.97
-
-
4 ～ 4.99
-
10

1個

-( - )

15日目

両側欠円形
SKD11相当
08
13 ～ 30
50 ～ 100
-
2.5 ～ 4.99
3 ～ 7.97
-
-
10

1個

-( - )

15日目

両側欠円形
SKD11相当
08
13 ～ 30
50 ～ 100
-
2.5 ～ 4.99
-
2.5 ～ 2.99
-
10

1個

-( - )

15日目

両側欠円形
SKD11相当
08
13 ～ 30
50 ～ 100
-
2.5 ～ 4.99
-
4 ～ 4.99
-
10

1個

-( - )

15日目

両側欠円形
SKD11相当
10
13 ～ 30
50 ～ 100
3 ～ 9.97
-
3 ～ 9.97
-
-
10

1個

-( - )

15日目

両側欠円形
SKD11相当
10
13 ～ 30
50 ～ 100
3 ～ 9.97
-
-
2.8 ～ 2.99
-
10

1個

-( - )

15日目

両側欠円形
SKD11相当
10
13 ～ 30
50 ～ 100
3 ～ 9.97
-
-
4 ～ 5.99
-
10

1個

-( - )

15日目

両側欠円形
SKD11相当
10
13 ～ 30
50 ～ 100
-
2.8 ～ 5.99
3 ～ 9.97
-
-
10

1個

-( - )

15日目

両側欠円形
SKD11相当
10
13 ～ 30
50 ～ 100
-
2.8 ～ 5.99
-
2.8 ～ 2.99
-
10

1個

-( - )

15日目

両側欠円形
SKD11相当
10
13 ～ 30
50 ～ 100
-
2.8 ～ 5.99
-
4 ～ 5.99
-
10

1個

-( - )

15日目

両側欠円形
SKD11相当
13
13 ～ 30
50 ～ 100
6 ～ 12.97
-
6 ～ 12.97
-
-
10

1個

-( - )

15日目

両側欠円形
SKD11相当
13
13 ～ 30
50 ～ 100
6 ～ 12.97
-
-
4 ～ 7.99
-
10

1個

-( - )

15日目

両側欠円形
SKD11相当
13
13 ～ 30
50 ～ 100
-
4 ～ 7.99
6 ～ 12.97
-
-
10

1個

-( - )

15日目

両側欠円形
SKD11相当
13
13 ～ 30
50 ～ 100
-
4 ～ 7.99
-
4 ～ 7.99
-
10

1個

-( - )

15日目

両側欠円形
SKD11相当
16
14 ～ 40
50 ～ 100
6 ～ 15.97
-
6 ～ 15.97
-
-
10

1個

-( - )

15日目

両側欠円形
SKD11相当
16
14 ～ 40
50 ～ 100
6 ～ 15.97
-
-
5 ～ 7.99
-
10

1個

-( - )

15日目

両側欠円形
SKD11相当
16
14 ～ 40
50 ～ 100
-
5 ～ 7.99
6 ～ 15.97
-
-
10

1個

-( - )

15日目

両側欠円形
SKD11相当
16
14 ～ 40
50 ～ 100
-
5 ～ 7.99
-
5 ～ 7.99
-
10

1個

-( - )

15日目

両側欠円形
SKD11相当
20
14 ～ 40
50 ～ 100
6 ～ 19.97
-
6 ～ 19.97
-
-
10

1個

-( - )

15日目

両側欠円形
SKD11相当
20
14 ～ 40
50 ～ 100
6 ～ 19.97
-
-
5 ～ 7.99
-
10

1個

-( - )

15日目

両側欠円形
SKD11相当
20
14 ～ 40
50 ～ 100
-
5 ～ 7.99
6 ～ 19.97
-
-
10

1個

-( - )

15日目

両側欠円形
SKD11相当
20
14 ～ 40
50 ～ 100
-
5 ～ 7.99
-
5 ～ 7.99
-
10

1個

-( - )

15日目

両側欠円形
SKD11相当
25
14 ～ 40
50 ～ 100
6 ～ 24.97
-
6 ～ 24.97
-
-
10

1個

-( - )

15日目

両側欠円形
SKD11相当
25
14 ～ 40
50 ～ 100
6 ～ 24.97
-
-
5 ～ 7.99
-
10

1個

-( - )

15日目

両側欠円形
SKD11相当
25
14 ～ 40
50 ～ 100
-
5 ～ 8.99
6 ～ 24.97
-
-
10

1個

-( - )

15日目

両側欠円形
SKD11相当
25
14 ～ 40
50 ～ 100
-
5 ～ 8.99
-
5 ～ 7.99
-
10

1個

-( - )

15日目

両側欠円形
SKD11相当
32
25 ～ 40
63 ～ 100
8 ～ 31.97
-
8 ～ 31.97
-
-
10

1個

-( - )

15日目

両側欠円形
SKD11相当
32
25 ～ 40
63 ～ 100
8 ～ 31.97
-
-
7.2 ～ 9.99
-
10

1個

-( - )

15日目

両側欠円形
SKD11相当
32
25 ～ 40
63 ～ 100
-
7.2 ～ 9.99
8 ～ 31.97
-
-
10

1個

-( - )

15日目

両側欠円形
SKD11相当
32
25 ～ 40
63 ～ 100
-
7.2 ～ 9.99
-
7.2 ～ 9.99
-
10

1個

-( - )

15日目

両側欠円形
SKD11相当
38
25 ～ 40
63 ～ 100
8 ～ 37.97
-
8 ～ 37.97
-
-
10

1個

-( - )

15日目

両側欠円形
SKD11相当
38
25 ～ 40
63 ～ 100
8 ～ 37.97
-
-
8 ～ 9.99
-
10

1個

-( - )

15日目

両側欠円形
SKD11相当
38
25 ～ 40
63 ～ 100
-
8 ～ 9.99
8 ～ 37.97
-
-
10

1個

-( - )

15日目

両側欠円形
SKD11相当
38
25 ～ 40
63 ～ 100
-
8 ～ 9.99
-
8 ～ 9.99
-
10

1個

-( - )

15日目

両側欠円形
SKD11相当
40
25 ～ 40
63 ～ 100
8 ～ 39.97
-
8 ～ 39.97
-
-
10

1個

-( - )

15日目

両側欠円形
SKD11相当
40
25 ～ 40
63 ～ 100
8 ～ 39.97
-
-
9 ～ 9.99
-
10

1個

-( - )

15日目

両側欠円形
SKD11相当
45
25 ～ 40
63 ～ 100
9 ～ 44.97
-
9 ～ 44.97
-
-
10

1個

-( - )

15日目

両側欠円形
SKD11相当
45
25 ～ 40
63 ～ 100
9 ～ 44.97
-
-
10 ～ 10.99
-
10

1個

-( - )

15日目

両側欠円形
SKD11相当
50
25 ～ 40
63 ～ 100
10 ～ 49.97
-
10 ～ 49.97
-
-
10

1個

-( - )

15日目

両側欠円形
SKD11相当
50
25 ～ 40
63 ～ 100
10 ～ 49.97
-
-
11 ～ 11.99
-
10

1個

-( - )

15日目

両側欠円形
SKD11相当
56
25 ～ 40
63 ～ 100
11 ～ 55.97
-
11 ～ 55.97
-
-
10

1個

-( - )

15日目

両側欠円形
SKD11相当
56
25 ～ 40
63 ～ 100
11 ～ 55.97
-
-
12 ～ 12.99
-
10

1個

-( - )

15日目

両側欠円形
SKD11相当
63
25 ～ 40
63 ～ 100
12 ～ 62.97
-
12 ～ 62.97
-
-
10

1個

-( - )

15日目

両側欠円形
SKD11相当
63
25 ～ 40
63 ～ 100
12 ～ 62.97
-
-
13 ～ 13.99
-
10

1個

-( - )

15日目

欠楕円形
SKH51相当
05
8 ～ 19
40 ～ 80
1.6 ～ 4.97
-
1.6 ～ 4.97
-
-
10

1個

-( - )

15日目

欠楕円形
SKH51相当
05
8 ～ 19
40 ～ 80
1.6 ～ 4.97
-
-
1.3 ～ 1.59
-
10

1個

-( - )

15日目

欠楕円形
SKH51相当
06
8 ～ 25
40 ～ 100
2 ～ 5.97
-
2 ～ 5.97
-
-
10

1個

-( - )

15日目

欠楕円形
SKH51相当
06
8 ～ 25
40 ～ 100
2 ～ 5.97
-
-
1.8 ～ 1.99
-
10

1個

-( - )

15日目

欠楕円形
SKH51相当
06
8 ～ 25
40 ～ 100
2 ～ 5.97
-
-
2.4 ～ 3.49
-
10

1個

-( - )

15日目

欠楕円形
SKH51相当
06
8 ～ 25
40 ～ 100
-
1.8 ～ 3.49
2 ～ 5.97
-
-
10

1個

-( - )

15日目

  1. 1
  2. 2
  3. 3
  4. 4
  5. 5
  6. …
  7. 6
  8. 次へ

Loading...

詳細情報

基本情報

これまでのDAYTONN XNAコーティングの下地に特殊処理を施したジェクトール®パンチです。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

ジェクトール®パンチ 標準材質SKD11相当－XNAPコーティング－

ジェクトール®パンチ 標準材質SKD11相当－XNAPコーティング－

    ジェクトール®パンチ 標準材質SKD11相当－DLCコーティング－

    ジェクトール®パンチ 標準材質SKD11相当－DLCコーティング－

      ジェクトール®パンチ 標準材質SKD11相当－WPC&XNAコーティング－

      ジェクトール®パンチ 標準材質SKD11相当－WPC&XNAコーティング－

        ジェクトール®パンチ 標準材質SKD11相当・指定材質SKH51(M2)相当－XNAコーティング－

        ジェクトール®パンチ 標準材質SKD11相当・指定材質SKH51(M2)相当－XNAコーティング－

          レギュラーパンチ 標準材質SKD11相当－XNAPコーティング－

          レギュラーパンチ 標準材質SKD11相当－XNAPコーティング－

            レギュラーパンチ 標準材質SKD11相当－WPC&XNAコーティング－

            レギュラーパンチ 標準材質SKD11相当－WPC&XNAコーティング－

              レギュラーパンチ 標準材質SKD11相当・指定材質SKH51(M2)相当－XNAコーティング－

              レギュラーパンチ 標準材質SKD11相当・指定材質SKH51(M2)相当－XNAコーティング－

                レギュラーパンチ 標準材質SKD11相当・指定材質SKH51(M2)相当－TiCNコーティング－

                レギュラーパンチ 標準材質SKD11相当・指定材質SKH51(M2)相当－TiCNコーティング－

                  レギュラーパンチ 標準材質SKD11相当－DLCコーティング－

                  レギュラーパンチ 標準材質SKD11相当－DLCコーティング－

                    ジェクトール®パンチ 標準材質SKD11相当－UDLCコーティング－

                    ジェクトール®パンチ 標準材質SKD11相当－UDLCコーティング－

                      ジェクトール®パンチ 標準材質SKD11相当・指定材質SKH51(M2)相当

                      ジェクトール®パンチ 標準材質SKD11相当・指定材質SKH51(M2)相当

                        レギュラーパンチ 標準材質SKD11相当・指定材質SKH51(M2)相当

                        レギュラーパンチ 標準材質SKD11相当・指定材質SKH51(M2)相当

                          ショルダーパンチ－HXコーティング(TiCN+窒化処理)－

                          ショルダーパンチ－HXコーティング(TiCN+窒化処理)－
                            メーカー DAYTON DAYTON DAYTON DAYTON DAYTON DAYTON DAYTON DAYTON DAYTON DAYTON DAYTON DAYTON ミスミ
                            通常価格 - - - - - - - - - - - - -
                            通常出荷日 15日目   9日目   4日目～   4日目～   15日目   4日目～   4日目～   2日目～   9日目   16日目   2日目～   当日出荷可能 2日目～   当日出荷可能 お見積り
                            厚板打ち抜き用有無 無 無 無 無 無 無 無 無 無 無 無 無 無
                            先端形状 1段 1段 1段 1段 1段 1段 1段 1段 1段 1段 1段 1段 1段
                            ジェクタ 標準タイプ 標準タイプ 標準タイプ 標準タイプ なし なし なし なし なし 標準タイプ 標準タイプ なし なし
                            表面処理 XNAPコーティング DLC(XCD)コーティング WPC+XNAコーティング XNAコーティング XNAPコーティング WPC+XNAコーティング XNAコーティング TiCN（XCN)コーティング DLC(XCD)コーティング UDLCコーティング なし なし HXコーティング
                            シャンク(取付部)形状 標準 標準 標準 標準 標準 標準 標準 標準 標準 標準 標準 標準 標準

                            ジェクトール®パンチ 標準材質SKD11相当－XNAPコーティング－のレビュー

                            この商品のレビューはありません レビューを書く

                            パンチカテゴリの売れ筋ランキング

                            通常価格、通常出荷日が表示と異なる場合がございます

                            技術サポート窓口

                            プレス金型部品技術窓口

                            商品の仕様・技術のお問い合わせ

                            Webお問い合わせフォーム

                            営業時間:9:00～18:00（土曜日・日曜日・祝日は除く）

                            ※お問い合わせフォームは24時間受付しております。

                            ※お問い合わせにはお客様コードが必要です。

                            閉じる

                            型番が確定しました

                            ご利用にあたって

                            ミスミについて

                            お問い合わせ

                            商品の仕様・技術

                            Webお問い合わせフォーム

                            24時間受付

                            ご注文・お取り引き

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            0120-343-066

                            9:00～18:00（日曜日・年末年始は除く）

                            お客様との通話は、サービス品質向上のため一部録音させていただいております。

                            各種調査（環境・品質等）

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            その他のお問い合わせ

                            お問い合わせ窓口はこちら

                            モバイルサイトに切替

                            Copyright © MISUMI Corporation All Rights Reserved.
