三菱マテリアル

BT30一体型鋼ホルダストレートタイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログ

評価 0.0 0件のレビュー（商品レビューの投稿ができます）

通常価格(税別): 65,353円～ 78,686円

税込価格: 71,888円～ 86,555円

超硬一体式ホルダにより、高剛性で高能率加工を実現！【特長】・工具の突出し量が大...

取付け方法：

ねじ込み式
詳細タイプ：

ストレート
締結サイズ：

BT30

未確定6件の候補があります。

My部品表保存
比較

数量：
価格を確認

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

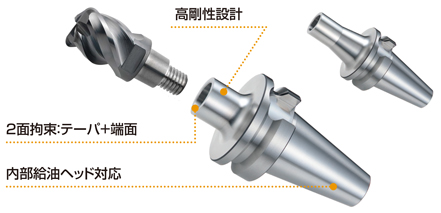

ヘッド交換式エンドミル iMX エンドミルシリーズ BT30一体型鋼ホルダ^（NEW）

iMX に新たなアプリケーションを追加
高剛性で高能率加工を実現

テーパネックタイプ

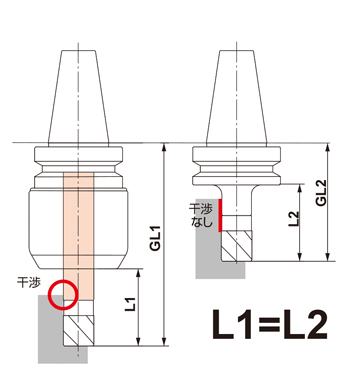

一体型ホルダのメリット

一体型ホルダは工具の突出し量が大幅に削減できることから、小さいサイズの主軸で大径エンドミルの安定加工が可能となり、高能率加工を実現します。

ミーリングチャックは不要となり、コスト削減に貢献します。

首下のアンダカット設計で立壁加工に対応します。

ミーリングチャック一体型ホルダ

性能・試験情報

切削性能

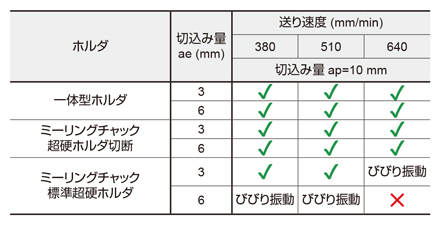

SUS630 肩削り加工

高出力機との相性が良く、安定した加工を実現します。また、超硬ホルダやミーリングチャックが不要になることで、コスト削減が見込めます。

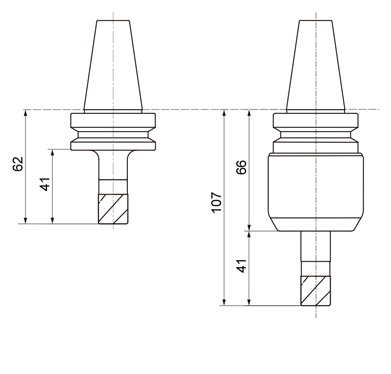

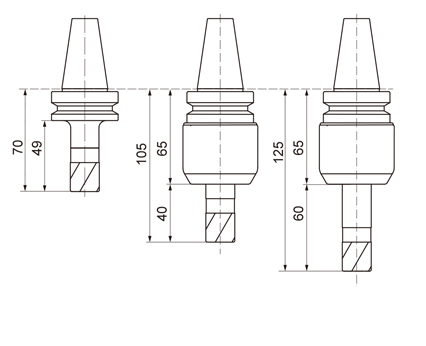

工具突出し量比較

ミーリングチャック
超硬ホルダ切断

一体型ホルダ

ミーリングチャック
標準超硬ホルダ

＜切削条件＞
被削材 : SUS630
使用ヘッド : IMX20C4HV200R10020S
切削速度 : vc = 100 m/min
送り量 : fr = 0.2 mm/rev
使用機械 : 高出力機 Max10000 min^-1
出力14.2 kW トルク80 N・m

SUS304 側面切削

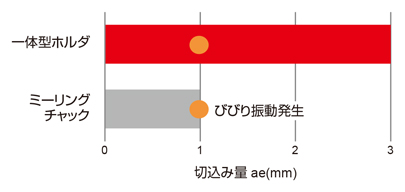

ミーリングチャックの3 倍の切込み量ae による高能率加工を達成しました。

加工面比較 ae= 1 mm, fz= 0.1 mm/t.

一体型ホルダ

ミーリングチャック

工具突出し量比較

ミーリングチャック
超硬ホルダ切断

一体型ホルダ

＜切削条件＞
被削材 : SUS304
使用ヘッド : IMX16C4HV160R10016
切削速度 : vc = 100 m/min
送り速度 : 796 mm/min
切込み量 : ap=16 mm
使用機械 : 高出力機 Max10000 min^-1
出力14.2 kW トルク80 N・m

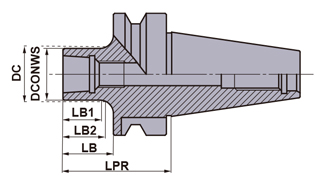

外形図

ストレートタイプ

※寸法についてはデジタルカタログを参照ください。

使用方法・事例

加工事例

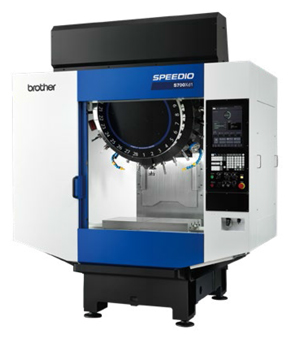

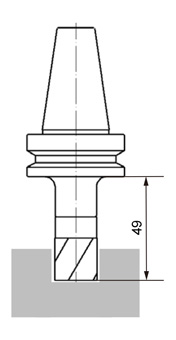

立形マシニングセンタ：ブラザー工業株式会社 S700Xd1

切くず排出量600 mm³/min の高能率加工を達成しました。

＜切削条件＞
被削材 : アルミニウム合金
使用ヘッド : IMX20S3A20016 ET2020 3枚刃スクエア
ホルダ : IMX20-S19GL41-BT30
切削速度 : vc=375 m/min
回転速度 : n=5971 min^-1
送り速度 : 2389 mm/min
切込み量 : ap=13 mm（溝）
切りくず排出量 : 621 mm³/min
加工形態 : 外部給油（水溶性切削油剤）

Max 10000 min^-1 最大出力 26.2 kW 最大トルク 92 N・m

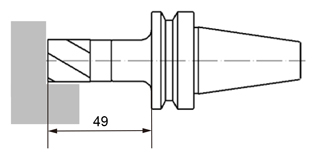

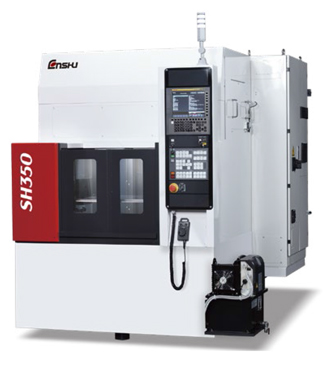

横形マシニングセンタ：エンシュウ株式会社 SH350

推奨条件値の切りくず排出量の6 倍384 mm³/min を達成しました。

＜切削条件＞
被削材 : S50C
使用ヘッド : IMX20R4F20021 EP7020 4枚刃ラフィング
ホルダ : IMX20-S19GL41-BT30
切削速度 : vc=251 m/min （150 m/min）
回転速度 : n=3997 min^-1 （2400 min^-1）
送り速度 : 1599 mm/min （480 mm/min）
切込み量 : ap=12 mm ae=20 mm
切りくず排出量 : 384 mm³/min
加工形態 : ダウンカット、エアブロー

（）推奨条件

Max 12000 min^-1 最大出力 31 kW 最大トルク 31.04 N・m

注意・禁止事項

注1）ヘッドとホルダは締結サイズが同じものをご使用ください。
注2）レンチは締結サイズに合わせた別売りの専用レンチをご購入ください。
注3）高出力主軸モータ搭載機械でのご使用を推奨します。
注4）切込み量はヘッド推奨条件の50-60%を目安としてください。
注5）工作機械との締結部は、2面拘束仕様ではありません。

型番リスト

表示件数:

型番	外径（D)(φ)	有効径(mm)	ゲージライン長(mm)	対応ヘッド	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

IMX16-S16GL38-BT30	16	16	38	IMX16□	1個	65,353円( 71,888円 )	4日目
IMX16-S28GL50-BT30	16	28	50	IMX16□	1個	65,353円( 71,888円 )	4日目
IMX20-S19GL41-BT30	20	19	41	IMX20□	1個	71,400円( 78,540円 )	4日目
IMX20-S33GL55-BT30	20	33	55	IMX20□	1個	71,400円( 78,540円 )	4日目
IMX25-S25GL47-BT30	25	25	47	IMX25□	1個	78,686円( 86,555円 )	4日目
IMX25-S43GL65-BT30	25	43	65	IMX25□	1個	78,686円( 86,555円 )	4日目
