タンガロイ

タンガロイ

端面溝入れ用丸シャンクバイト

端面溝入れ用丸シャンクバイト

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
29,090円 ～ 30,330円
税込価格
31,999円 ～ 33,363円

最小端面径Φ10mm、溝深さ9mmの内径奥端面の深溝入れ加工が可能です。

詳細情報を確認する

  • 加工用途：
    溝入れ / 端面溝入れ
  • 適合刃幅(mm)：
    2～2.5
  • 最小加工径(mm)：
    10
  • 最大溝深さ(mm)：
    9
  • 勝手：
    なし
  • ホルダ角度(°)：
    0
  • タイプ：
    一体型
  • 油穴（オイルホール）：
    ○
  • 商品タイプ：
    ホルダ
  • 頭部：
    27mm
  • 刃先距離：
    5mm
  • クランプ方式：
    スクリューオン
  • シャンク材質：
    鋼
  • 適合チップ：
    MFGR10□□□
  • クランプねじ：
    CSTB-2.5
  • スパナ：
    T-8F
  • 締付けトルク(N・ｍ)：
    1.2

(i)ご注意

  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

型番

未確定4件の候補があります。

Loading...

商品情報






製品特長・仕様

最小端面径φ10 mm、溝深さ9 mmの内径奥端面の深溝入れ加工が可能!

  • 切りくずを横方向へ流出させ、切りくず絡みを解消
  • 高いクランプ剛性により、内径奥端面の深溝加工でも安定した加工が可能
  • シャープな切れ刃と新PVD材種『SH7025』により、長寿命と優れた加工面品位

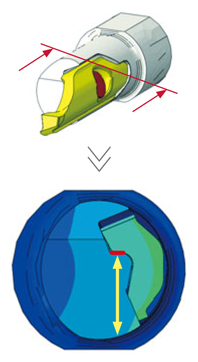

［1］ 優れた切りくず排出性

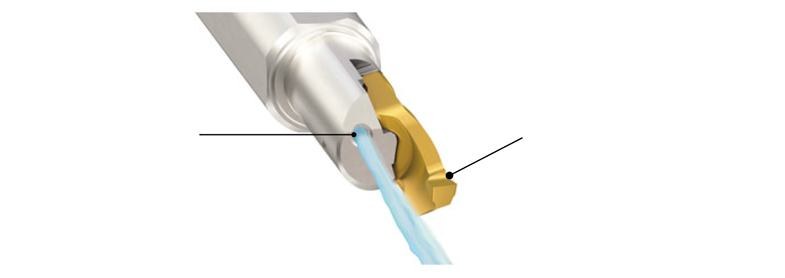

端面溝入れ用丸シャンクバイト 特長-1内部クーラント供給
・刃先近傍への供給により
 奥端面加工時の切りくず排出性を向上切りくず流出ガイド
・二段ブレーカにより切りくずを横方向へ流出
・加工時の切りくず巻付きを抑制


［2］ 高いクランプ剛性

端面溝入れ用丸シャンクバイト 特長-2
端面溝入れ用丸シャンクバイト 特長-3

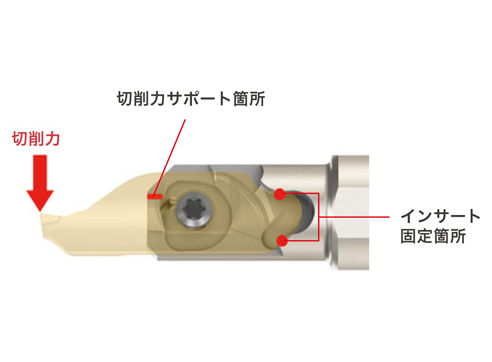

切削力をサポート

  • 大きな支持部厚みで受け、びびりを抑制

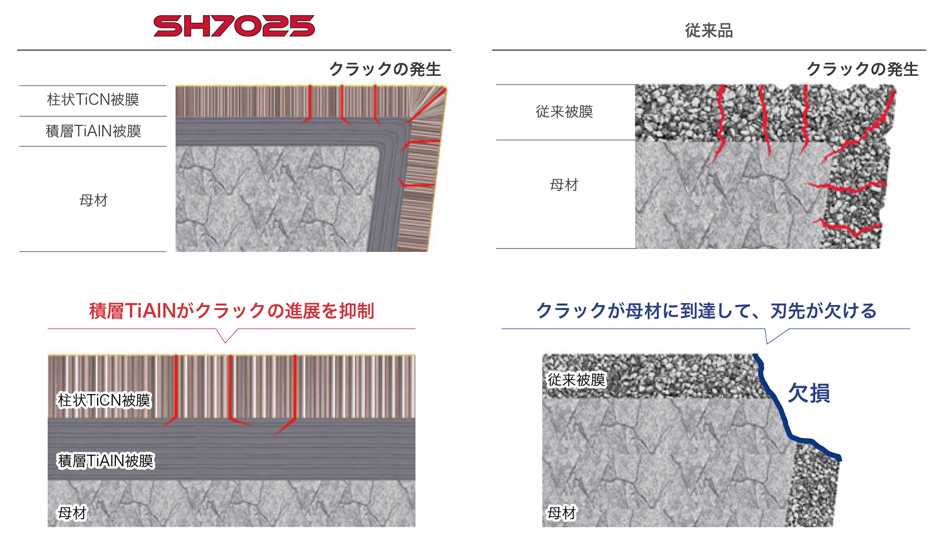

［3］新PVD材種 SH7025 により高い仕上げ面と安定加工を実現

端面溝入れ用丸シャンクバイト 特長-4
SH7025
  • 鋭い切れ味を持つ小型部品加工用新材種

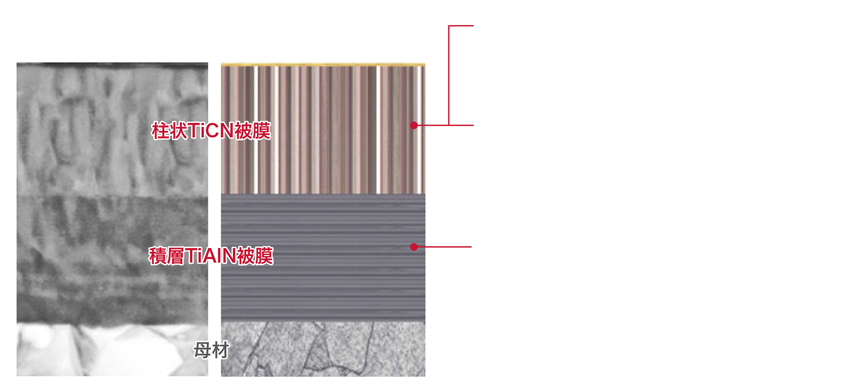

  • 柱状TiCN被膜と積層TiAlN被膜の組み合わせにより、高品位な仕上げ面、安定加工を実現
端面溝入れ用丸シャンクバイト 特長-5最外層TiN被膜被膜断面写真被膜断面模式図高品位な仕上げ面
耐凝着性に優れるTiCN被膜による、高い仕上げ面品位圧倒的な長寿命
柱状TiCN被膜による、圧倒的な耐摩耗性が実現する長寿命優れた加工安定性
積層TiAlN被膜による高い耐欠損性、加工安定性


優れた加工安定性

積層TiAlN被膜による高い耐欠損性、加工安定性

端面溝入れ用丸シャンクバイト 特長-6


性能・試験情報

切削性能

■ 切りくず処理性比較

端面溝入れ用丸シャンクバイト 切削性能-1
端面溝入れ用丸シャンクバイト MSUS316L

ホルダ ： A12G-MFR10-D100
インサート ： MFGR10-200-020 SH7025
切削速度 ： Vc = 60 m/min
送り ： f = 0.02 mm/rev
溝幅 ： CW = 2 mm
溝深さ ： 9 mm
加工形態 ： 端面溝加工
切削油 ： 湿式（内部給油）

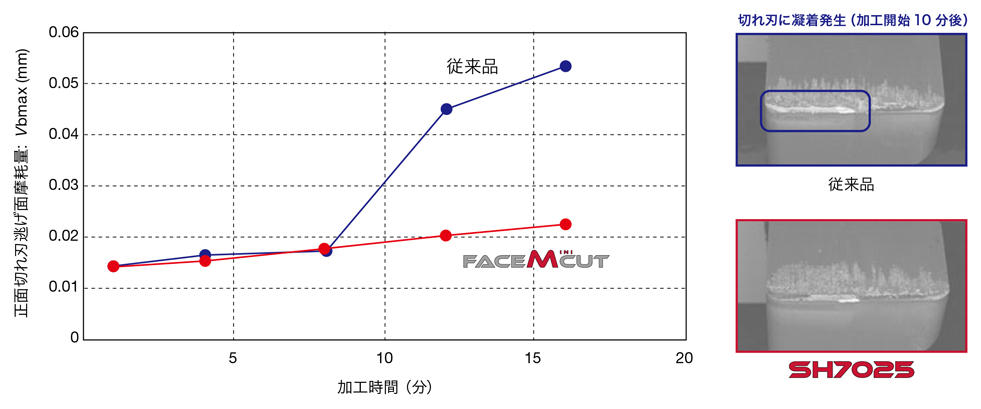

■ コーナ部逃げ面摩耗量

端面溝入れ用丸シャンクバイト 切削性能-2

端面溝入れ用丸シャンクバイト MSUS316L

ホルダ ： A12G-MFR10-D100
インサート ： MFGR10-200-020 SH7025
切削速度 ： Vc = 60 m/min
送り ： f = 0.02 mm/rev
溝幅 ： CW = 2 mm
溝深さ ： 9 mm
加工形態 ：端面溝加工 φ15 - φ7 拡幅加工
切削油 ：湿式（内部給油）
端面溝入れ用丸シャンクバイト 切削性能-3

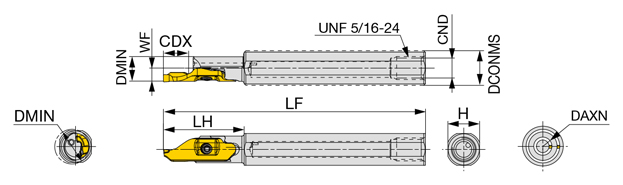

外形図

端面溝入れ用丸シャンクバイト 外形図-1
端面溝入れ用丸シャンクバイト 外形図-2

※寸法についてはデジタルカタログを参照ください。



使用方法・事例

加工事例

加工部品名電子部品バルブ
ホルダA12G-MFR10-D100A12G-MFR10-D100
インサートMFGR10-200-020MFGR10-200-020
材種SH7025SH7025
被削材SUS316LSUS304
端面溝入れ用丸シャンクバイト 加工事例-1端面溝入れ用丸シャンクバイト 加工事例-2
切削条件切削速度 : Vc （m/min）7550
送り : f （mm/rev）0.030.02
溝幅 : CW （mm）22
溝深さ : CDX （mm）52.5
加工形態奥端面溝入れ奥端面溝入れ
切削油湿式湿式
結果端面溝入れ用丸シャンクバイト 加工事例-3端面溝入れ用丸シャンクバイト 加工事例-4

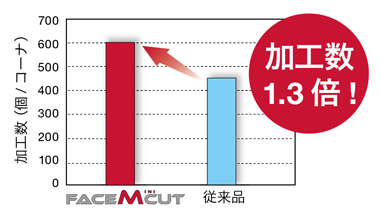

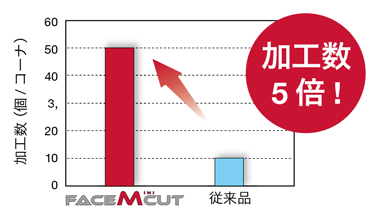

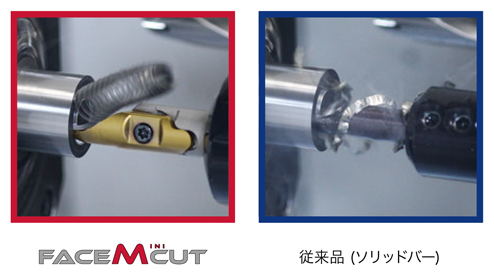

従来品はソリッドバーで切りくず絡みによる突発欠損が発生していた。FaceMiniCut は、びびりもなく加工面品位も安定。工具寿命を1.3 倍に伸ばすことが可能となった。従来品は、切りくずがホルダに巻付き連続加工ができなかった。FaceMiniCut は、切りくずの巻付きがなく連続運転が可能となり、工具寿命も5 倍となった。

型番リスト
