CoroMill（R）Dura 超静音ラジアスエンドミル

CoroMill（R）Dura 超静音ラジアスエンドミル

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
7,515円 ～ 84,606円
税込価格
8,267円 ～ 93,067円

【特長】・あらゆる被削材の荒加工から仕上げ加工まで可能な万能汎用超硬エンドミル...

詳細情報を確認する

(i)ご注意

  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

型番

未確定173件の候補があります。

Loading...

商品情報

製品特長・仕様

  • あらゆる被削材下で、荒加工から仕上げ加工まで可能
  • あらゆる用途と被削材に対応する汎用性の高いツールコンセプト
  • 信頼性の高い高耐摩耗性, 材種GC1730
  • 多くの加工に使用できるように設計された刃先形状
  • プラグアンドプレイと明確でシンプルな表示により、工具選定が容易で使いやすい
CoroMill（R）Dura 超静音ラジアスエンドミル 特長-4

独自のWhisperKutTMテクノロジーとは

  • 各フルートが異なるねじれ角で配向している先進の不等リードコンセプト
  • 不等ピッチに刃は配置され、従来のエンドミルで一般的に発生する一定のビビリを減少させる
  • この設計により、非常に優れた安定性と耐ビビリの効果が得られます
  • その結果、静かで安全かつ効率的な加工が可能に
CoroMill（R）Dura 超静音ラジアスエンドミル 特長-1
CoroMill（R）Dura 超静音ラジアスエンドミル 特長-2

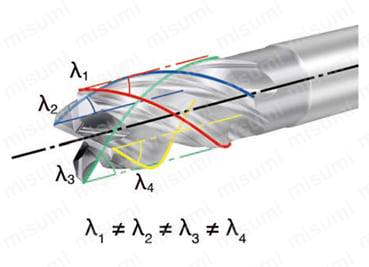

完全不等リードコンセプト

CoroMill（R）Dura 超静音ラジアスエンドミル 特長-3

完全不等ピッチ

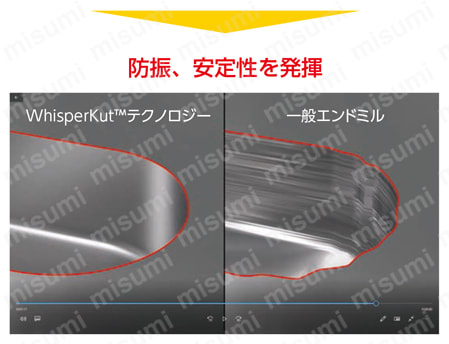

WhisperKutTMテクノロジーによる静かな加工をご覧ください。

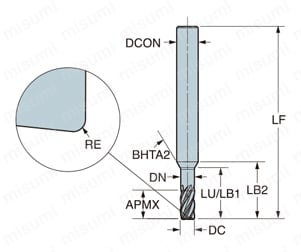

外形図

1K334 2xD

円筒シャンク
ウェルドンシャンク
CoroMill（R）Dura 超静音ラジアスエンドミル 外形図-1

FHA （ねじれ角） 36°、TCDCON h6

CoroMill（R）Dura 超静音ラジアスエンドミル 外形図-2

FHA （ねじれ角） 35°

1K335 2xD

円筒シャンク
ウェルドンシャンク
CoroMill（R）Dura 超静音ラジアスエンドミル 外形図-3

FHA （ねじれ角） 36°、TCDCON h6

CoroMill（R）Dura 超静音ラジアスエンドミル 外形図-4

ほかの外形図は商品カタログをご参照ください。

使用方法・使用事例

使用方法

使用事例

加工事例1  ［M］

部 品：ターボチャージャー
被削材：M1.3 ZAQ/SS321/X6CrNiTi18-10（SUS317L相当）
加工：溝加工、ウェット
機械：ツインスピンドルたて型MC

工具寿命 1.6倍！
 他社品CoroDrill® Dura
工具-1K334-0600-050-XD 1730
切削速度 vc （m/min）9090
刃当り送り fz （mm）0.02890.0289
切削幅 ae （mm）66
切込み ap （mm）55
パス数44
工具寿命 （個）250400

加工事例2  ［P］

部 品：プローバーベース（半導体用機械部品）
被削材：P1.1.Z.AN/SS400
加工：溝加工、肩削り加工
機械：たて型MC、BBT50
クーラント：ドライ（エアブロー）

生産性 1.5倍！
工具寿命 1.5倍！
 他社品CoroDrill® Dura
工具-1K334-1000-050-XD 1730
加工径 Dc （mm）1010
切削速度 vc （m/min）100120
刃当り送り fz （mm）0.040.05
切削幅 ae （mm）フル8.3
肩削り10		フル8.3
肩削り10
切込み ap （mm）フル10
肩削り < 3		フル10
肩削り < 3
工具寿命 （ワーク数）46

加工事例3  ［P］

部 品：ケーシング
被削材：P2.5 Z.HT/4140（SCM440相当）
加工：荒加工、仕上げ加工、ドライ
機械：複合加工機
生産性 1.5倍！
工具寿命 1.5倍！
 荒加工O16mm荒加工O12mm仕上げ加工O12mm
他社品CoroDrill® Dura他社品CoroDrill® Dura他社品CoroDrill® Dura
工具-1K334-1600-050-XD 1730-1K334-1200-050-XD 1730-1K334-1200-050-XD 1730
切削速度 vc （m/min）1201601201208080
刃当り送り fz （mm）0.070.10.060.080.060.06
切削幅 ae （mm）16160.50.50.1250.125
切込み ap （mm）18183141030
工具寿命 （個）156415643064

推奨切削条件

推奨切削条件表

CoroMill（R）Dura 超静音ラジアスエンドミル 推奨切削条件表

適用被削材

CoroMill（R）Dura 超静音ラジアスエンドミル 適用被削材

選定サポート情報

技術情報

工具選択基準：CoroMill® Dura

第一推奨：汎用的な加工

1K334（z=4, APMX=2×D）
1K324（z=4, APMX=1.5×D）

CoroMill（R）Dura 超静音ラジアスエンドミル 技術情報-1
CoroMill（R）Dura 超静音ラジアスエンドミル 技術情報-2

その他のオプション

フル溝/深切込み加工
中-大切込み/ダイナミック加工
1K212（z=2, APMX=1×Dc）
1K232（z=2, APMX=2×Dc）
1K313（z=3, APMX=1×Dc）
1K333（z=3, APMX=2×Dc）
1K325（z=5, APMX=1.5×Dc）
1K335（z=5, APMX=2×Dc）
CoroMill（R）Dura 超静音ラジアスエンドミル 技術情報-3
CoroMill（R）Dura 超静音ラジアスエンドミル 技術情報-4
ダイナミック加工/小切込み加工
仕上げ加工/中仕上げ加工
1K354※（z=4, APMX=3×Dc）
1K365※（z=5, APMX=3.5×Dc）
1K337（z=7, APMX=2×Dc）
1K357※（z=7, APMX=3×Dc）
1K377※（z=7, APMX=4×Dc）
CoroMill（R）Dura 超静音ラジアスエンドミル 技術情報-5
CoroMill（R）Dura 超静音ラジアスエンドミル 技術情報-6

最大切込み：ap/ae

CoroMill（R）Dura 超静音ラジアスエンドミル 技術情報-7

注意・禁止事項

安全について

  • 切れ刃や切りくずには直接素手で触らないでください。
  • 推奨条件の範囲内でご使用し、工具交換は早めに行ってください。
  • 高温の切りくずが飛散したり、長く伸びた切りくずが排出されることがあります。安全カバーや保護めがねなどの保護具を使用してください。
  • 不水溶性切削油剤を使用する場合は、防火対策を必ず行ってください。
  • チップや部品の取付けは、付属のレンチやスパナを用いて確実に取り付けてください。

型番リスト

表示件数:
  1. 1
  2. 2
  3. 3
  4. 次へ
型番
刃径(mm)
刃数(枚)
刃長(mm)
コーナ・ボール半径(mm)
首下長(mm)
シャンク径(mm)
全長(mm)
首角(°)
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
2
4
4
0.2
10
6
50
30

1個

7,515円( 8,267円 )

1日目

2
4
4
0.5
10
6
50
30

1個

7,515円( 8,267円 )

1日目

3
4
6
0.2
10
6
50
30

1個

7,515円( 8,267円 )

1日目

3
4
6
0.5
10
6
50
30

1個

7,515円( 8,267円 )

1日目

4
4
8
0.5
13
6
54
30

1個

7,515円( 8,267円 )

1日目

4
4
8
1
13
6
54
30

1個

7,515円( 8,267円 )

1日目

5
4
10
0.5
16
6
54
30

1個

9,075円( 9,983円 )

1日目

5
4
10
1
16
6
54
30

1個

9,128円( 10,041円 )

1日目

6
4
13
0.5
19
6
57
-

1個

9,320円( 10,252円 )

1日目

6
4
13
1
19
6
57
-

1個

9,320円( 10,252円 )

1日目

8
4
19
0.5
26.5
8
63
-

1個

10,935円( 12,029円 )

1日目

8
4
19
1
26.5
8
63
-

1個

10,935円( 12,029円 )

1日目

8
4
19
2
26.5
8
63
-

1個

10,935円( 12,029円 )

1日目

10
4
22
0.5
31
10
72
-

1個

12,527円( 13,780円 )

1日目

10
4
22
1
31
10
72
-

1個

12,634円( 13,897円 )

1日目

10
4
22
2
31
10
72
-

1個

12,634円( 13,897円 )

1日目

10
4
22
3
31
10
72
-

1個

12,634円( 13,897円 )

1日目

12
4
26
0.5
36
12
83
-

1個

16,986円( 18,685円 )

1日目

12
4
26
1
36
12
83
-

1個

16,986円( 18,685円 )

1日目

12
4
26
2
36
12
83
-

1個

16,986円( 18,685円 )

1日目

12
4
26
4
36
12
83
-

1個

16,986円( 18,685円 )

1日目

16
4
32
0.5
48
16
100
-

1個

27,919円( 30,711円 )

1日目

16
4
32
1
48
16
100
-

1個

27,919円( 30,711円 )

1日目

16
4
32
2
48
16
100
-

1個

27,919円( 30,711円 )

1日目

16
4
32
4
48
16
100
-

1個

27,919円( 30,711円 )

1日目

20
4
40
0.5
60
20
114
-

1個

49,893円( 54,882円 )

1日目

20
4
40
1
60
20
114
-

1個

49,893円( 54,882円 )

1日目

20
4
40
2
60
20
114
-

1個

49,893円( 54,882円 )

1日目

20
4
40
3
60
20
114
-

1個

49,893円( 54,882円 )

1日目

20
4
40
4
60
20
114
-

1個

49,893円( 54,882円 )

1日目

3
5
6
0.2
10.5
6
50
30

1個

8,270円( 9,097円 )

1日目

3
5
6
0.5
10.5
6
50
30

1個

8,270円( 9,097円 )

1日目

4
5
8
0.2
14
6
54
30

1個

8,270円( 9,097円 )

1日目

4
5
8
0.5
14
6
54
30

1個

8,270円( 9,097円 )

1日目

5
5
10
0.5
17.5
6
57
30

1個

10,042円( 11,046円 )

1日目

5
5
10
1
17.5
6
57
30

1個

10,042円( 11,046円 )

1日目

6
5
12
0.5
18
6
57
-

1個

10,042円( 11,046円 )

1日目

6
5
12
1
18
6
57
-

1個

10,246円( 11,271円 )

1日目

8
5
16
0.5
24
8
63
-

1個

12,101円( 13,311円 )

1日目

8
5
16
1
24
8
63
-

1個

12,101円( 13,311円 )

1日目

8
5
16
2
24
8
63
-

1個

12,101円( 13,311円 )

1日目

10
5
20
0.5
30
10
72
-

1個

13,906円( 15,297円 )

1日目

10
5
20
1
30
10
72
-

1個

13,906円( 15,297円 )

1日目

10
5
20
2
30
10
72
-

1個

13,906円( 15,297円 )

1日目

12
5
24
0.5
36
12
83
-

1個

18,684円( 20,552円 )

1日目

12
5
24
1
36
12
83
-

1個

18,684円( 20,552円 )

1日目

12
5
24
2
36
12
83
-

1個

18,684円( 20,552円 )

1日目

12
5
24
3
36
12
83
-

1個

18,684円( 20,552円 )

1日目

16
5
32
0.5
48
16
100
-

1個

30,785円( 33,864円 )

1日目

16
5
32
1
48
16
100
-

1個

30,785円( 33,864円 )

1日目

16
5
32
2
48
16
100
-

1個

30,785円( 33,864円 )

1日目

16
5
32
3
48
16
100
-

1個

30,785円( 33,864円 )

1日目

20
5
40
0.5
60
20
114
-

1個

54,883円( 60,371円 )

1日目

20
5
40
1
60
20
114
-

1個

54,883円( 60,371円 )

1日目

20
5
40
2
60
20
114
-

1個

54,883円( 60,371円 )

1日目

20
5
40
3
60
20
114
-

1個

54,883円( 60,371円 )

1日目

20
5
40
4
60
20
114
-

1個

54,883円( 60,371円 )

1日目

6
7
12
0.5
18
6
57
-

1個

11,147円( 12,262円 )

1日目

6
7
12
1
18
6
57
-

1個

11,147円( 12,262円 )

1日目

8
7
16
0.5
24
8
63
-

1個

13,165円( 14,482円 )

1日目

  1. 1
  2. 2
  3. 3
  4. 次へ

Loading...

詳細情報

基本情報

【特長】
・あらゆる被削材の荒加工から仕上げ加工まで可能な万能汎用超硬エンドミル
・各フルートが異なるねじれ角で配向している先進の不等リードコンセプトである独自のWhisperKut（TM）テクノロジーで静かで安全な加工

(i)ご注意

  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
