三菱マテリアル

三菱マテリアル

DLC3XLAL 3枚刃アルミニウム合金加工用DLCコーティングロングネックエンドミル

DLC3XLAL 3枚刃アルミニウム合金加工用DLCコーティングロングネックエンドミル

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
5,622円 ～ 25,790円
税込価格
6,184円 ～ 28,369円

【特長】・良好な切れ味と切りくず排出性を実現する、ねじれ角45°のシャープエッ...

詳細情報を確認する

(i)ご注意

  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

型番

未確定26件の候補があります。

Loading...

商品情報

製品特長・仕様

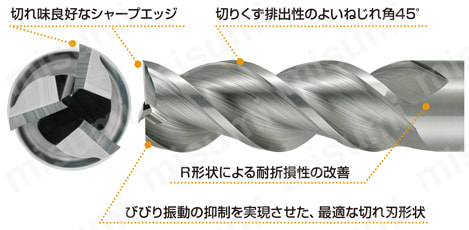

切れ味と切りくず排出性に優れ、びびり振動抑制効果の切れ刃が、安定した非鉄材料の部品加工を実現

DLC3XLAL 3枚刃アルミニウム合金加工用DLCコーティングロングネックエンドミル 特長
  • 首下長DC×3と5のロングネックスクエアエンドミルです。
  • DLCコーティングにより、優れた耐溶着性を発揮します。

外形図

DLC3XLAL 3枚刃アルミニウム合金加工用DLCコーティングロングネックエンドミル 外形図-1

図2

DLC3XLAL 3枚刃アルミニウム合金加工用DLCコーティングロングネックエンドミル 外形図-2

図3

推奨切削条件

推奨切削条件表

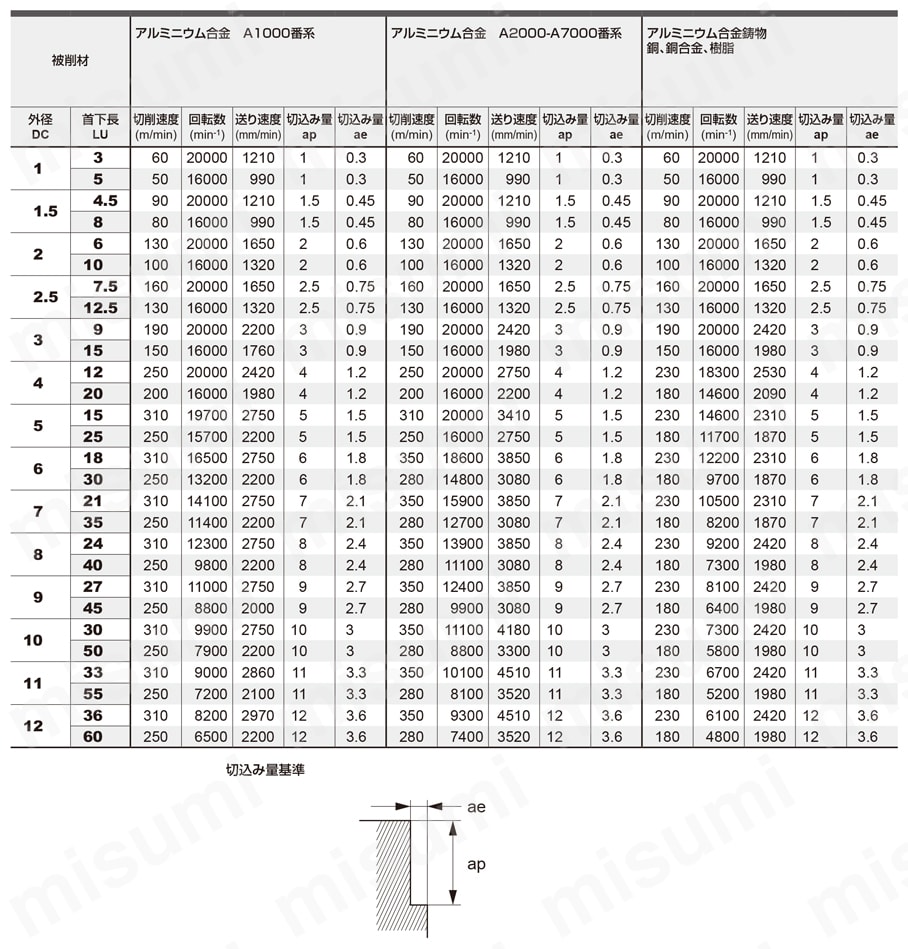

側面切削

DLC3XLAL 3枚刃アルミニウム合金加工用DLCコーティングロングネックエンドミル 側面切削推奨切削条件表

溝切削

DLC3XLAL 3枚刃アルミニウム合金加工用DLCコーティングロングネックエンドミル 溝切削推奨切削条件表

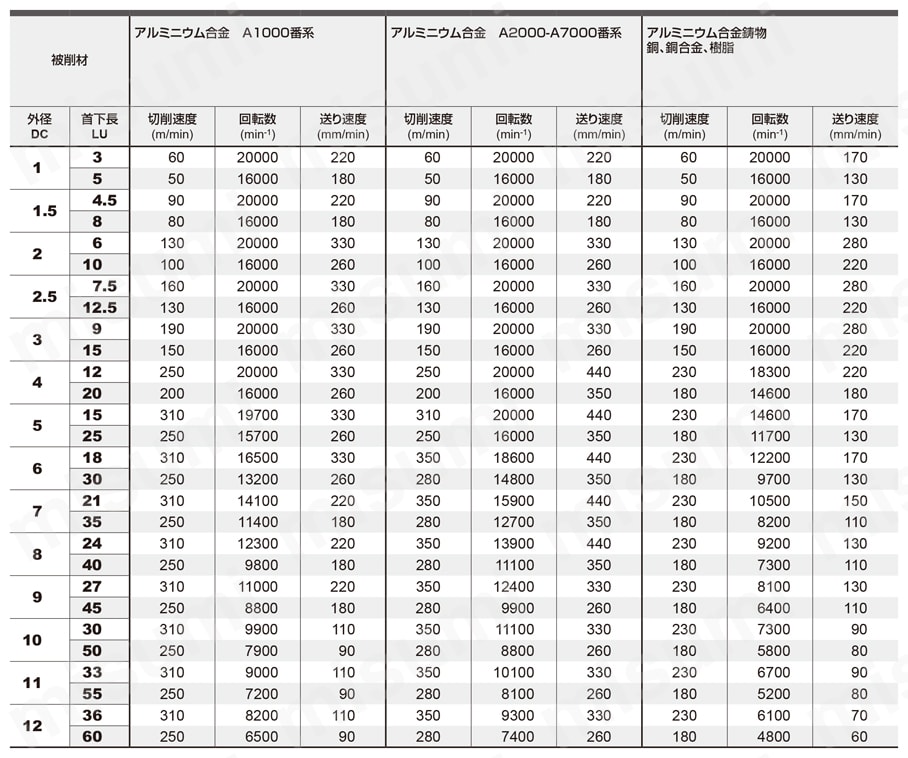

縦送り切削

DLC3XLAL 3枚刃アルミニウム合金加工用DLCコーティングロングネックエンドミル 縦送り切削推奨切削条件表

切削条件時の注意

  • 機械や被削材の剛性が無い場合、びびり振動・異常音が発生することがあります。その際は、上表の回転速度、送り速度を同じ割合で調整するか、切込み量を小さくしてご使用ください。
  • 側面切削の場合は、ダウンカットを推奨します。
  • 水溶性切削油剤の使用が効果的です。
  • 樹脂にはDLCコーティングが第一推奨ですが、面品位や工具寿命が低下する場合はノンコートをご使用ください。

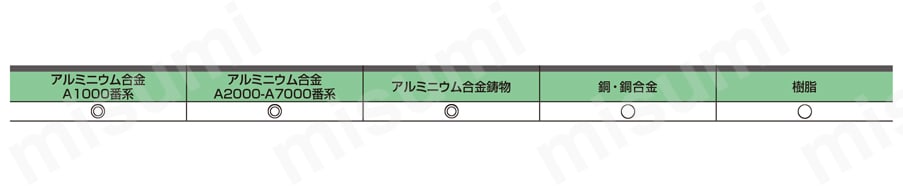

適用被削材

DLC3XLAL 3枚刃アルミニウム合金加工用DLCコーティングロングネックエンドミル 適用被削材

注意・禁止事項

安全について

  • 切れ刃や切りくずには直接素手で触らないでください。
  • 推奨条件の範囲内で使用し、工具交換は早めに行ってください。
  • 高温の切りくずが飛散したり、長く伸びた切りくずが排出されることがあります。安全カバーや保護めがねなどの保護具を使用してください。
  • 不水溶性切削油剤を使用する場合は、防火対策を必ず行ってください。
  • 工具を回転して使用する場合、必ず試運転を実施し振れ、振動、異常音がないことを確認してください。

型番リスト

表示件数:
  1. 1
型番
刃径(mm)
刃長(mm)
首下長(mm)
シャンク径(mm)
全長(mm)
首部勾配(°)
シャンク径公差
図
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
1
1.5
3
4
45
15
-0.008～0mm
2

1個

5,622円( 6,184円 )

4日目

1
1.5
5
4
45
15
-0.008～0mm
2

1個

6,440円( 7,084円 )

4日目

1.5
2.3
4.5
4
45
15
-0.008～0mm
2

1個

5,622円( 6,184円 )

4日目

1.5
2.3
8
4
45
15
-0.008～0mm
2

1個

6,528円( 7,181円 )

4日目

2
3
6
4
45
15
-0.008～0mm
2

1個

5,622円( 6,184円 )

4日目

2
3
10
4
45
15
-0.008～0mm
2

1個

6,528円( 7,181円 )

4日目

2.5
3.8
7.5
4
45
15
-0.008～0mm
2

1個

5,622円( 6,184円 )

4日目

2.5
3.8
12.5
4
45
15
-0.008～0mm
2

1個

6,528円( 7,181円 )

4日目

3
4.5
9
6
55
15
-0.008～0mm
2

1個

6,799円( 7,479円 )

4日目

3
4.5
15
6
55
15
-0.008～0mm
2

1個

7,869円( 8,656円 )

4日目

4
6
12
6
60
15
-0.008～0mm
2

1個

7,072円( 7,779円 )

4日目

4
6
20
6
60
15
-0.008～0mm
2

1個

8,088円( 8,897円 )

4日目

5
7.5
15
6
65
15
-0.008～0mm
2

1個

7,578円( 8,336円 )

4日目

5
7.5
25
6
65
15
-0.008～0mm
2

1個

8,743円( 9,617円 )

4日目

6
9
18
6
70
-
-0.008～0mm
3

1個

7,941円( 8,735円 )

4日目

6
9
30
6
70
-
-0.008～0mm
3

1個

9,180円( 10,098円 )

4日目

8
12
24
8
80
-
-0.009～0mm
3

1個

11,730円( 12,903円 )

4日目

8
12
40
8
80
-
-0.009～0mm
3

1個

13,478円( 14,826円 )

4日目

9
13.5
27
10
85
15
-0.009～0mm
2

1個

14,571円( 16,028円 )

4日目

9
13.5
45
10
85
15
-0.009～0mm
2

1個

16,830円( 18,513円 )

4日目

10
15
30
10
90
-
-0.009～0mm
3

1個

14,571円( 16,028円 )

4日目

10
15
50
10
90
-
-0.009～0mm
3

1個

16,830円( 18,513円 )

4日目

11
16.5
33
12
95
15
-0.011～0mm
2

1個

20,399円( 22,439円 )

4日目

11
16.5
55
12
95
15
-0.011～0mm
2

1個

23,532円( 25,885円 )

4日目

12
18
36
12
100
-
-0.011～0mm
3

1個

22,367円( 24,604円 )

4日目

12
18
60
12
100
-
-0.011～0mm
3

1個

25,790円( 28,369円 )

4日目

  1. 1

Loading...

詳細情報

基本情報

【特長】
・良好な切れ味と切りくず排出性を実現する、ねじれ角45°のシャープエッジ切れ刃
・びびり振動抑制効果の高い最適な切れ刃形状
・刃長、DLCコーティングなど、豊富なラインアップを取り揃え、幅広い加工に対応

(i)ご注意

  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
