タンガロイ

タンガロイ

タンガロイ・TPYD06形カッタ用インサート YDEN0603PDCR-LD

タンガロイ・TPYD06形カッタ用インサート YDEN0603PDCR-LD

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常単価(税別)
9,290円
税込単価
10,219円

【材種特長】・『DX110』刃立ち性が良く、高品位の仕上げ面を実現、非鉄金属、...

詳細情報を確認する

  • 形状（型番頭文字）：
    その他
  • 利用可能コーナー数：
    1
  • 逃げ角：
    D(15°）
  • 被削材：
    非鉄金属
  • 材種分類：
    PCD（T-DIA）
  • 材種：
    DX110
  • 精度：
    E
  • 仕様：
    刃先あり
  • 使用カッタ：
    TPYD06、EPYD06
  • 寸法 bs(mm)：
    2.2
  • 寸法 LE(mm)：
    9.5
  • 寸法 S(mm)：
    3.1
  • Max.ap：
    7.5mm
  • 寸法 W1(mm)：
    9.5

型番

YDEN0603PDCR-LD-DX110 解除

Loading...

指定中 の仕様・寸法情報

商品情報

製品特長・仕様

ロングエッジ仕様

9.5 mm の長い切れ刃は、せきや湯口ゲートなどの突起物がある加工でも、切れ刃長不足によるトラブル発生を防止。
外周切れ刃とサブチャンファに刃先処理を施すことで、耐欠損性とバリ抑制の両立を実現。

タンガロイ・TPYD06形カッタ用インサート YDEN0603PDCR-LD ロングエッジ仕様-1

普通刃
（YDEN0603PDFR-D）

タンガロイ・TPYD06形カッタ用インサート YDEN0603PDCR-LD ロングエッジ仕様-2

ロングエッジ仕様
（YDEN0603PDCR-LD）

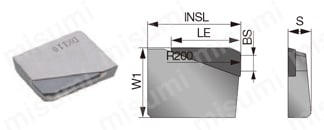

外形図

タンガロイ・TPYD06形カッタ用インサート YDEN0603PDCR-LD 外形図

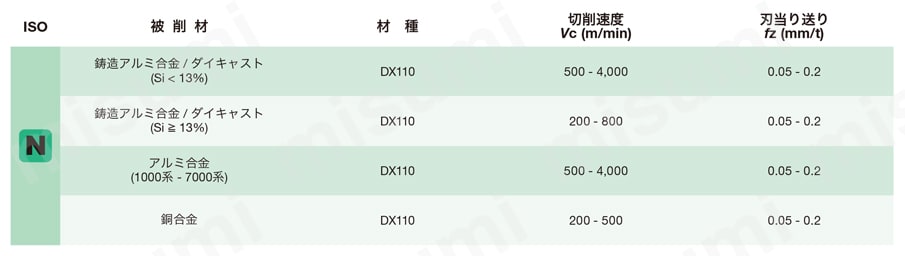

推奨切削条件

推奨切削条件表

タンガロイ・TPYD06形カッタ用インサート YDEN0603PDCR-LD 推奨切削条件表
  • 切削条件は、被削材剛性や機械剛性、切込み量に応じて調整が必要です。下記の加工可能領域図を参照してください。
  • 面粗度向上にはさらい刃（-WD）、バリ抑制にはバリ取りさらい刃（-BD） を併用してください。
  • アルミ・銅合金加工では湿式加工（水溶性切削油）を推奨します。

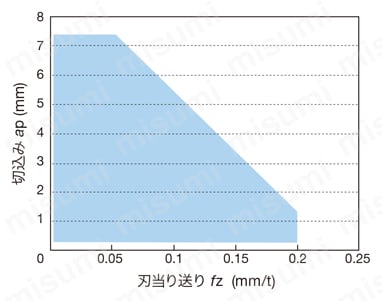

加工可能領域

タンガロイ・TPYD06形カッタ用インサート YDEN0603PDCR-LD 加工可能領域
カッタ : TPYD06J080B25.4R16 （φ = 80 mm, z = 16）
インサート : YDEN0603PDCR-LD DX110
被削材 : ADC12
切削速度 : Vc = 2,513 m/min
切削油 : 湿式
使用機械 : 立形M/C, BT40, 18.5 kW

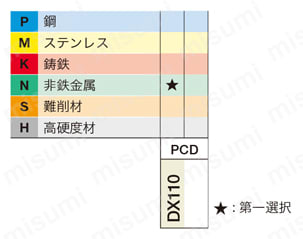

適用被削材

タンガロイ・TPYD06形カッタ用インサート YDEN0603PDCR-LD 適用被削材

型番リスト

表示件数:
  1. 1
型番
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除

YDEN0603PDCR-LD-DX110

1個

9,290円( 10,219円 )

1日目

  1. 1

Loading...

詳細情報

基本情報

【材種特長】
・『DX110』刃立ち性が良く、高品位の仕上げ面を実現、非鉄金属、非金属の仕上げ加工用材種

カタログ



Loading...

類似品

類似品をすべて見る

前へ 次へ

閉じる

YDEN0603PDCR-LD-DX110で型番確定

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

タンガロイ・TPYD06形カッタ用インサート YDEN0603PDCR-LDの型番YDEN0603PDCR-LD-DX110のページです。
型番YDEN0603PDCR-LD-DX110に関する仕様情報を記載しております。
