仕様・寸法を表示する

追加工・オプション

住友電工ハードメタル

住友電工ハードメタル

型番：SCMT09T304N-GU-AC8035P
住友電工ハードメタル・SCMT-GU・正方形・ポジ・穴有・旋削チップ ｾﾝﾊﾞﾝﾖｳﾁｯﾌﾟ

住友電工ハードメタル・SCMT-GU・正方形・ポジ・穴有・旋削チップ SCMT09T304N-GU-AC8035P

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常単価(税別)
675円
税込単価
743円

【特長】・優れた切りくず処理性能・低抵抗でびびりを抑制・耐欠損性能を向上【材種...

詳細情報を確認する

(i)ご注意

  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

型番

SCMT09T304N-GU-AC8035P 解除

Loading...

SCMT09T304N-GU-AC8035P の仕様・寸法情報

商品情報

製品特長・仕様

AC8020P ： アルミナ膜の更なる高強度化により、鍛造材黒皮加工で抜群の安定性と耐摩耗性を両立。使用済みコーナー識別性に優れる金色コーティングも採用。

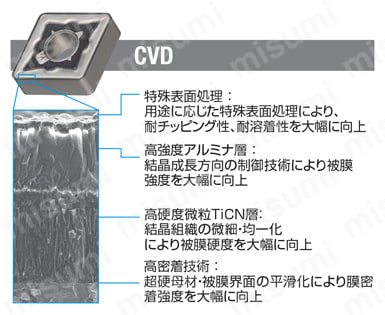

住友電工ハードメタル・SCMT-GU・四角形・ポジ・穴有・旋削チップ 特殊表面処理
  • チッピング、溶着などの異常損傷を抑制。
    あらゆる場面で安定した加工を実現。
  • 被膜の高強度化と高硬度化を高次で両立。
    高能率加工でも安定した長寿命を実現。

［ABSOTECH］ CVD ターニング用

  • 適用材種（ターニング用）
    鋼 ：AC8015P、AC8020P、AC8025P、AC8035P
    ステンレス鋼 ：AC6020M、AC6030M
    鋳鉄 ：AC4010K、AC4015K
  • 適用材種（ミリング用） ：ACP2000、ACK2000
  • 粗～仕上げ加工領域までカバーする優れた汎用性
  • 切れ味と強度に優れ様々な条件下で安定加工を実現
  • 豊富なラインナップで様々なアプリケーションに対応

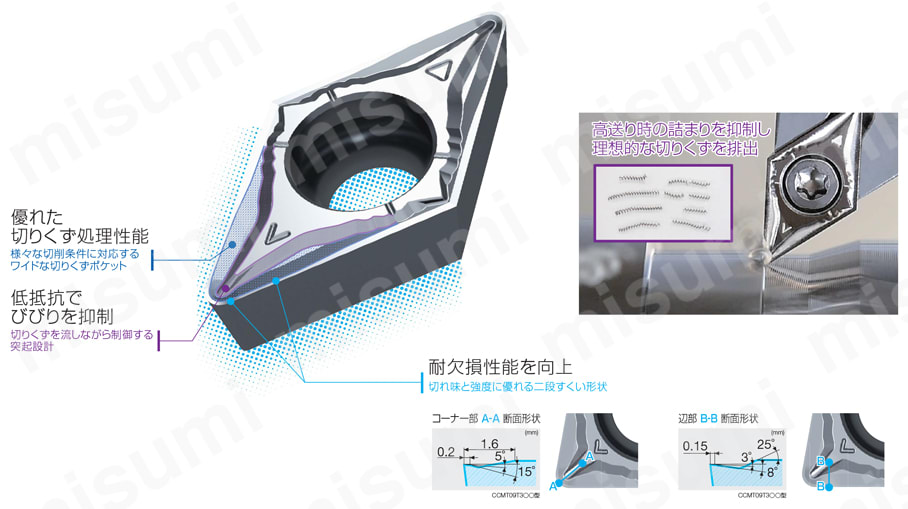

住友電工ハードメタル・SCMT-GU・四角形・ポジ・穴有・旋削チップ 特長

外形図

住友電工ハードメタル・SCMT-GU・四角形・ポジ・穴有・旋削チップ 外形図

推奨切削条件

推奨切削条件表

住友電工ハードメタル・SCMT-GU・四角形・ポジ・穴有・旋削チップ 推奨切削条件表

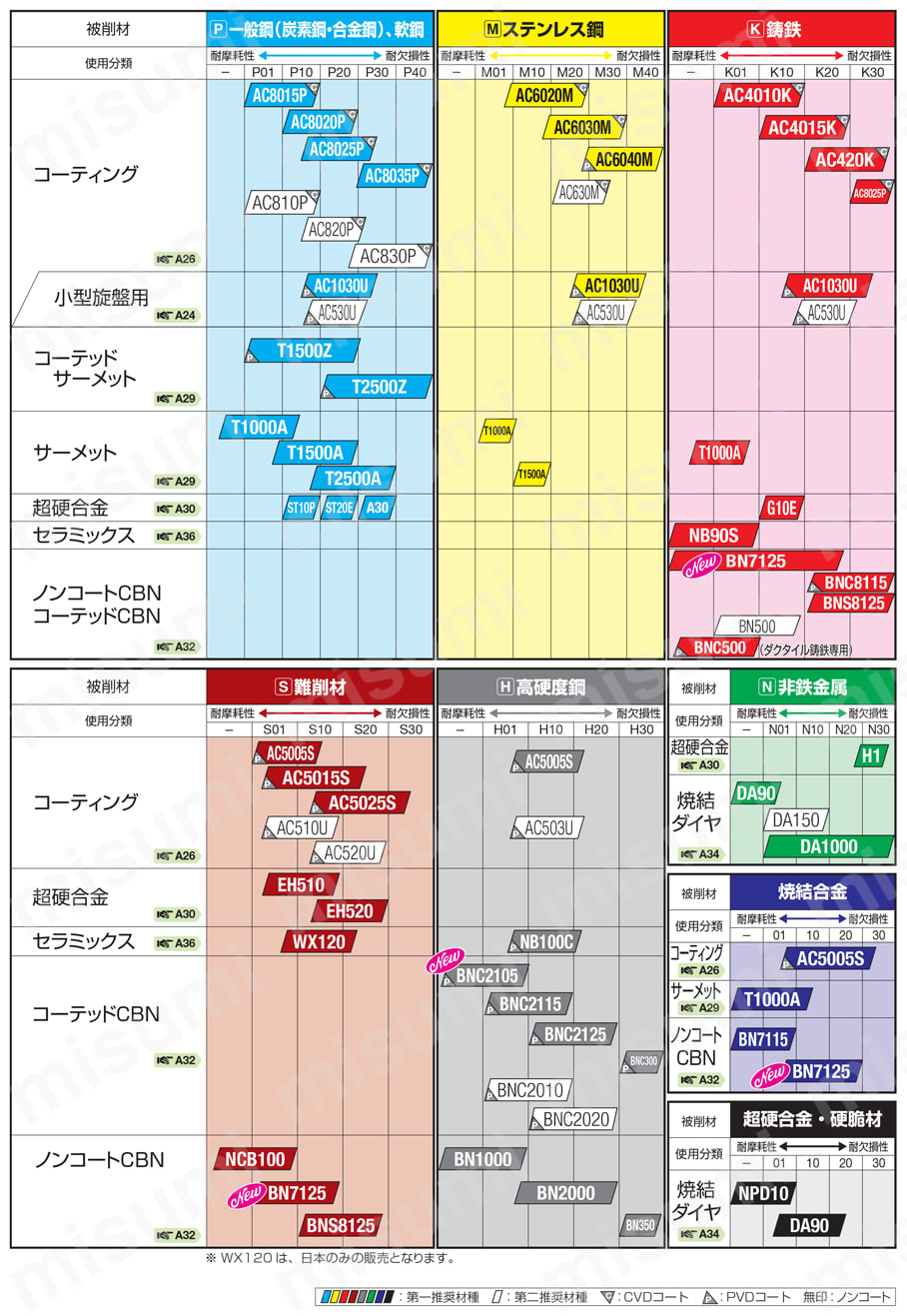

適用被削材

住友電工ハードメタル・SCMT-GU・四角形・ポジ・穴有・旋削チップ 適用被削材

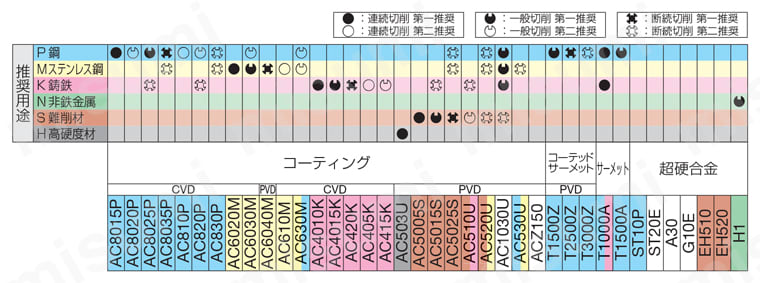

選定サポート情報

住友電工ハードメタル・SCMT-GU・四角形・ポジ・穴有・旋削チップ 選定サポート情報
住友電工ハードメタル・SCMT-GU・四角形・ポジ・穴有・旋削チップ 選定サポート情報-2

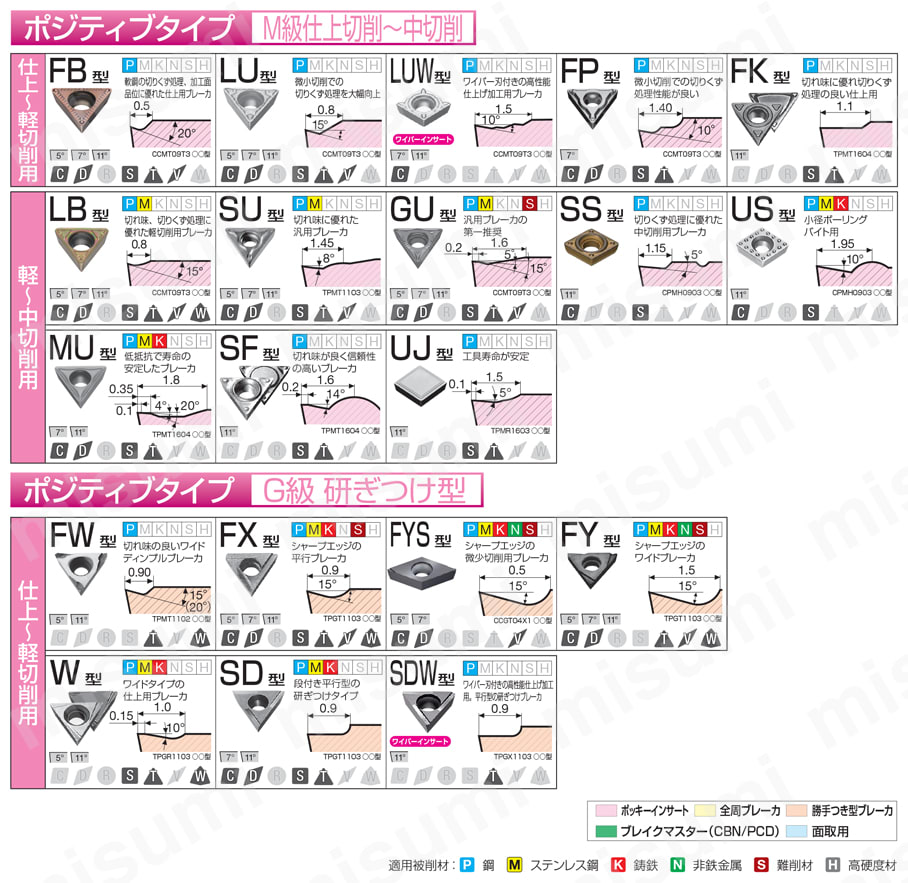

ブレーカ適用領域図

M級 仕上～軽切削
M級 軽～中切削
G級 研ぎつけ型
住友電工ハードメタル・SCMT-GU・四角形・ポジ・穴有・旋削チップ Ｍ級　仕上～軽切削
住友電工ハードメタル・SCMT-GU・四角形・ポジ・穴有・旋削チップ Ｍ級　軽～中切削
住友電工ハードメタル・SCMT-GU・四角形・ポジ・穴有・旋削チップ Ｇ級　研ぎつけ型

ブレーカの適用領域、形状は代表型番の場合で示しており、型番（サイズ・等級など）により異なる場合があります。詳細はデジタルカタログB章以降の在庫ページをご参照ください。

インサート精度選択ガイド

等級E級G級M級
住友電工ハードメタル・SCMT-GU・四角形・ポジ・穴有・旋削チップ インサート精度選択ガイド-1住友電工ハードメタル・SCMT-GU・四角形・ポジ・穴有・旋削チップ インサート精度選択ガイド-2住友電工ハードメタル・SCMT-GU・四角形・ポジ・穴有・旋削チップ インサート精度選択ガイド-3
厚み公差±0.025mm±0.13mm±0.13mm
特長側面が研削肌
厚さ許容差がG級より小さい		側面が研削肌原則として、側面が焼結肌
用途高精度～仕上げ加工仕上げ加工～軽切削粗加工～軽切削
型番例CCET09T302R-FX
DCET0702018L-FY		CCGT09T304R-FX
DCGT11T302MN-SI（※）		CCMT09T304N-LU
DCMT070208N-SU

（※）勝手記号の前に「M」が付く型番はコーナー半径がマイナスの公差であることを示す。

型番リスト

表示件数:
  1. 1
型番
被削材
コーナーR（ノーズR）(mm)
コーティング
被削材状態
切れ刃長
厚さ
材種記号
切れ刃長詳細(mm)
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除

SCMT09T304N-GU-AC8035P

P（鋼）[○] / M（ステンレス鋼）[○]
0.4
CVDコーティング
断続
09
T3（3.97）
AC8035P
9.525

10個

675円( 743円 )

1日目

  1. 1

Loading...

詳細情報

基本情報

【特長】
・優れた切りくず処理性能
・低抵抗でびびりを抑制
・耐欠損性能を向上
【材種特長】
・AC8020P：アルミナ膜の更なる高強度化により、鍛造材黒皮加工で抜群の安定性と耐摩耗性を両立。使用済みコーナー識別性に優れる金色コーティングも採用
・AC8025P：鋼旋削加工の第一推奨材種。表面平滑化技術により被削材成分の溶着を大幅に抑制。多様な被削材、切削速度で安定長寿命を実現

(i)ご注意

  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ



Loading...

類似品

類似品をすべて見る

前へ 次へ

閉じる

SCMT09T304N-GU-AC8035Pで型番確定

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

住友電工ハードメタル・SCMT-GU・正方形・ポジ・穴有・旋削チップの型番SCMT09T304N-GU-AC8035Pのページです。
型番SCMT09T304N-GU-AC8035Pに関する仕様情報を記載しております。

住友電工ハードメタル・SCMT-GU・正方形・ポジ・穴有・旋削チップのレビュー

この商品のレビューはありません レビューを書く

この商品のバリエーション

型番
SCMT09T304N-GU-AC6135M
SCMT09T304N-GU-AC6145M
SCMT09T304N-GU-AC8015P
SCMT09T304N-GU-AC8115P
SCMT09T308N-GU-AC6020M
SCMT09T308N-GU-AC6030M
型番通常単価(税別)(税込単価)最小発注数量スライド値引通常
出荷日		被削材 コーナーR（ノーズR）
(mm) 		コーティング 被削材状態 切れ刃長 厚さ 材種記号 切れ刃長詳細
(mm)

742円

( 816円 )		10個 -

3日目

M（ステンレス鋼）[◯] / P（鋼）[◯]0.4PVDコーティング連続09T3（3.97）AC6135M9.525

742円

( 816円 )		10個 -

3日目

M（ステンレス鋼）[◯] / P（鋼）[◯]0.4PVDコーティング断続09T3（3.97）AC6145M9.525

675円

( 743円 )		10個 -

1日目

P（鋼）[◯]0.4CVDコーティング連続09T3（3.97）AC8015P9.525

742円

( 816円 )		10個 -

3日目

P（鋼）[◯]0.4CVDコーティング連続09T3（3.97）AC8115P9.525

675円

( 743円 )		10個 -

1日目

M（ステンレス鋼）[◯]0.8CVDコーティング連続09T3（3.97）AC6020M9.525

675円

( 743円 )		10個 -

1日目

M（ステンレス鋼）[◯] / P（鋼）[◯]0.8CVDコーティング軽断続09T3（3.97）AC6030M9.525
