仕様・寸法を表示する

追加工・オプション

住友電工ハードメタル

住友電工ハードメタル

型番：ANXA16100RS18
アルネツクス ANXA 16000R（S）型 ﾌﾗｲｽﾖｳｺｳｸﾞ

アルネツクス ANXA 16000R（S）型 ANXA16100RS18

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常単価(税別)
263,250円
税込単価
289,575円

【特長】・刃振れ調整時間大幅短縮、ねじ止めシンプル構造と容易な微調整機構・ブレ...

詳細情報を確認する

  • 加工用途：
    平面 / 溝削り
  • 被削材：
    アルミ合金 / 銅合金
  • 取付け方法：
    アーバー
  • 仕上げ区分：
    荒～仕上げ加工
  • 適応チップ材種：
    ダイヤ(PCD)
  • 最大切り込み深さ (Ad)(mm)：
    3
  • 勝手：
    右勝手
  • ブレードサイズ(mm)：
    16
  • ボディ材質：
    アルミニウム合金
  • すくい角（半径方向）：
    5°
  • すくい角（軸方向）：
    5°
  • 適応チップ：
    ANB1600R-L/ANB1600R-G/ANB1600R-H/ANB1600R-GX/ANB1604R/ANB1608R/ANB1600R-W/ANB1600R-WS

(i)ご注意

  • カッタ本体には、チップは付属しておりません。
  • 本体にブレードは組み込んでありません。
  • 隅R加工用のブレード（ANB1604R/ANB1608R）を使用すると、DC=DCXとなります。
  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

型番

ANXA16100RS18 解除

Loading...

ANXA16100RS18 の仕様・寸法情報

商品情報

製品特長・仕様

製品の基本仕様・特長

  • 刃振れ調整時間大幅短縮
    ねじ止めシンプル構造と容易な微調整機構
  • ブレードスルークーラント
    刃先へのクーラント供給を確実にし切りくずを分断
  • 軽量アルミニウム合金ボディ（ANXA型）
    アルミニウム合金採用により、φ125mm 22枚刃で総重量1.3kg以下を実現
  • 高強度CVD単結晶ダイヤモンド SCV10
    ワイパーブレード WS型 新登場

性能・試験情報

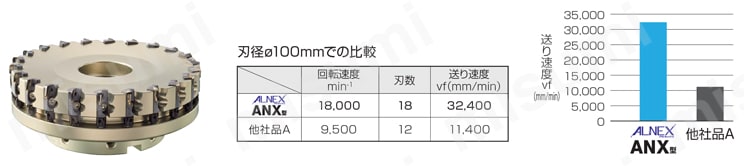

高速高能率加工

vf=30,000mm/minを超える超高能率加工を実現

アルネツクス ANXA 16000R（S）型 高速高能率加工

刃振れ調整時間大幅短縮

  • ねじ止めシンプル構造
  • 容易な微調整機構
  • ボディの高剛性化（締付けによる歪みを軽減）

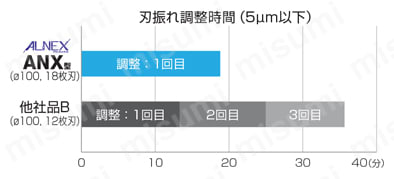

アルネツクス ANXA 16000R（S）型 刃振れ調整時間大幅短縮-1
アルネツクス ANXA 16000R（S）型 刃振れ調整時間大幅短縮-2

高さ調整レンチの可動域が広いため、調整が容易。

アルネツクス ANXA 16000R（S）型 刃振れ調整時間大幅短縮-3

刃振れ調整時の刃先高さのバラつきは5μm 以内を推奨。

*刃先が欠損しやすいため、カッター本体への取り付けには注意が必要です。非接触式ツールプリセッタをご使用ください。

アルネツクス ANXA 16000R（S）型 刃振れ調整時間大幅短縮-4

1回目で完了 調整時間短縮

切りくず処理

ブレードスルークーラントで切りくず分断

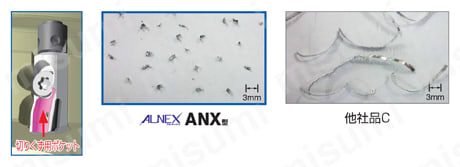

アルネツクス ANXA 16000R（S）型 切りくず処理-1
アルネツクス ANXA 16000R（S）型 切りくず処理-2

切りくずの飛散方向をコントロール。

アルネツクス ANXA 16000R（S）型 切りくず処理-3

切りくず用ポケットで切りくずをキャッチし、ボディの損傷を抑制。

被削材：ADC12 切削条件：vc=2,500m/min, fz=0.05mm/t, ap=0.5mm Wet

バリ抑制

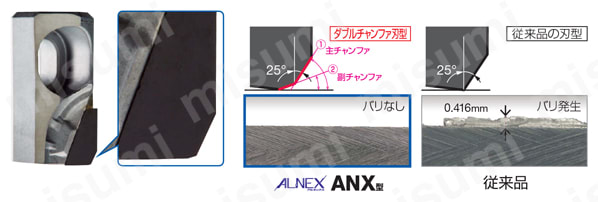

バリ抑制効果の高いダブルチャンファ刃型を採用（L/G/GX/H/GB 型）

アルネツクス ANXA 16000R（S）型 バリ抑制

抜けバリの原因となる塑性変形を抑え、優れたバリ抑制効果を発揮します。

被削材：A6061 板材
切削条件：vc=3,142m/min, fz=0.10mm/t, ap=0.5mm, Dry

外形図

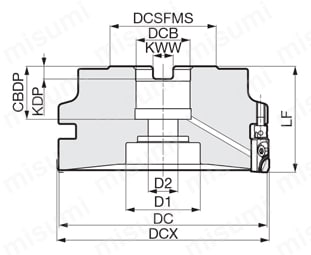

アルネツクス ANXA 16000R（S）型 外形図

使用方法・使用事例

使用方法

ブレード取付け/ 刃振れ調整

アルネツクス ANXA 16000R（S）型 ブレード取付け/ 刃振れ調整-1
アルネツクス ANXA 16000R（S）型 ブレード取付け/ 刃振れ調整-2
（1）ブレードをカッタの刃溝に挿入。
（2）ブレードを拘束面に押し当てながら、キャップスクリューを組み込み仮締め。（1N・m）
アルネツクス ANXA 16000R（S）型 ブレード取付け/ 刃振れ調整-3
アルネツクス ANXA 16000R（S）型 ブレード取付け/ 刃振れ調整-4
（3）高さ調整ねじを専用の調整レンチを用い、任意の高さに合わせる。
（4）キャップスクリューを本締めする。（2N・m）

使用事例

アルミニウム合金 ADC12 自動車部品住友電工ハードメタル社品
立形M/C BT30
アルネツクス ANXA 16000R（S）型 使用事例		使用工具ANXA16160RS12
材種DA1000
刃型G
刃径（mm）160
刃数12
vc （m/min）3,014
vf （mm/min）10,000
fz （mm/t）0.14
ap（mm）0.2
ae（mm）-
クーラントWet（内部給油）
結果加工面精度良好、切りくずを細断

推奨切削条件

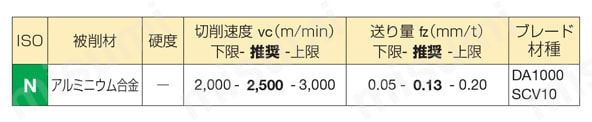

推奨切削条件表

Si含有量12.6%以下

アルネツクス ANXA 16000R（S）型 Si含有量12.6％以下

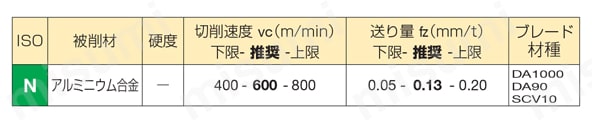

Si含有量12.6%超え

アルネツクス ANXA 16000R（S）型 Si含有量12.6％超え

鋳鉄/アルミニウム合金の共削り

アルネツクス ANXA 16000R（S）型 鋳鉄/アルミニウム合金の共削り

ご注意

上記切削条件は目安であり、機械剛性やワーク剛性、切込みなどにより調整が必要です。
鋳鉄/アルミニウム合金の共削りの場合、DA90を推奨します。
ワイパーブレードWS型使用時の送り量は下表をご参照ください。

  • ワイパーブレードWS 型の推奨送り量
WS刃型1刃当たりの送り量*1
fzws （mm/tws）		0.5以下0.5を超え1.7以下1.7を超える
バリレス仕上げ◎最適不可
光沢仕上げ◎最適○可
目安到達面粗さRa（μm）0.015～0.05～0.6

*1 WS刃型1枚当たりの送り量 fzws
    アルネツクス ANXA 16000R（S）型 切削条件時の注意コマンド-1
    1刃当たりの送り量 fz
    アルネツクス ANXA 16000R（S）型 切削条件時の注意コマンド-2
*2 総取付刃数にはダミーブレード、ワイパーブレード（WS型）を含みます。
*3 WS型の取付刃数にはダミーブレードは含みません。

選定サポート情報

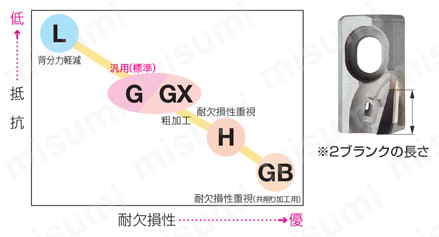

刃型選択ガイド

アルネツクス ANXA 16000R（S）型 刃型選択ガイド

※1 アルミニウム合金と鋳鉄が組み合わさった部品の加工。 W型とWS型の併用はできません。

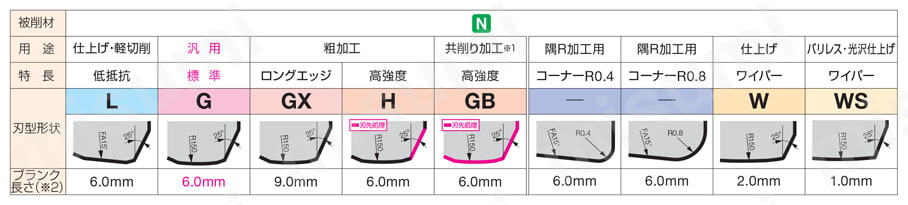

刃型選択の目安

アルネツクス ANXA 16000R（S）型 刃型選択の目安
  • 最大1.0mmまで再研磨可能。ランニングコストを低減
1回の再研磨量を0.2mmとすると初回使用時と合わせ、6回までの使用が可能です。
（外周刃およびWS型の再研磨はできません。）
アルネツクス ANXA 16000R（S）型 ・最大1.0mmまで再研磨可能。ランニングコストを低減-2
アルネツクス ANXA 16000R（S）型 ・最大1.0mmまで再研磨可能。ランニングコストを低減-1

部品

アルネツクス ANXA 16000R（S）型 部品

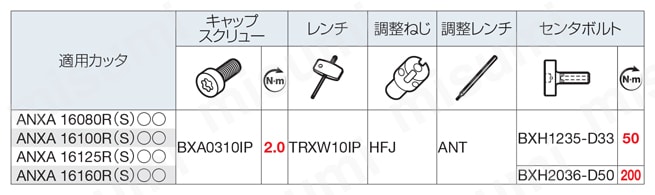

調整レンチ（ANT）は高速加工用カッタRF型、高能率加工用カッタHF型の高さ調整でもご使用いただけます。

型番リスト

表示件数:
  1. 1
型番
刃径 D(φ)
全長 (L)(mm)
刃数(枚)
ボス(mm)
穴径(mm)
溝幅(mm)
ボルトD1(mm)
ボルトD2(mm)
取付深さ(mm)
溝深さ(mm)
仕様
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除

ANXA16100RS18

98
50
18
50
27
12.4
35
14
34
7
メトリック仕様

1個

263,250円( 289,575円 )

1日目

  1. 1

Loading...

詳細情報

基本情報

【特長】
・刃振れ調整時間大幅短縮、ねじ止めシンプル構造と容易な微調整機構
・ブレードスルークーラント、刃先へのクーラント供給を確実にし切りくずを分断
・軽量アルミニウム合金ボディ
・高強度CVD単結晶ダイヤモンドSCV10、ワイパーブレードWS型新登場

(i)ご注意

  • カッタ本体には、チップは付属しておりません。
  • 本体にブレードは組み込んでありません。
  • 隅R加工用のブレード（ANB1604R/ANB1608R）を使用すると、DC=DCXとなります。
  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ



類似品

類似品をすべて見る

閉じる

ANXA16100RS18で型番確定

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

アルネツクス ANXA 16000R（S）型の型番ANXA16100RS18のページです。
型番ANXA16100RS18に関する仕様情報を記載しております。

アルネツクス ANXA 16000R（S）型のレビュー

この商品のレビューはありません レビューを書く

この商品のバリエーション

型番
ANXA16080RS06
ANXA16080RS10
ANXA16080RS14
ANXA16125R10
ANXA16125R14
ANXA16125R22
型番通常単価(税別)(税込単価)最小発注数量スライド値引通常
出荷日		刃径 D
(φ) 		全長 (L)
(mm) 		刃数
(枚) 		ボス
(mm) 		穴径
(mm) 		溝幅
(mm) 		ボルトD1
(mm) 		ボルトD2
(mm) 		取付深さ
(mm) 		溝深さ
(mm) 		仕様

127,764円

( 140,540円 )		1個 -

1日目

78506502712.43514347メトリック仕様

164,970円

( 181,467円 )		1個 -

1日目

785010502712.43514347メトリック仕様

199,368円

( 219,305円 )		1個 -

1日目

785014502712.43514347メトリック仕様

195,156円

( 214,672円 )		1個 -

1日目

12350105025.49.53514346インチ仕様

296,946円

( 326,641円 )		1個 -

1日目

12350145025.49.53514346インチ仕様

381,888円

( 420,077円 )		1個 -

1日目

12350225025.49.53514346インチ仕様
