仕様・寸法を表示する

追加工・オプション

住友電工ハードメタル

型番：SDCB2R100-040-DCM20
スミダイヤコートボールエンドミルSDCB型ﾁｮｳｺｳｴﾝﾄﾞﾐﾙ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログ

評価 0.0 0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 25,413円

税込単価: 27,954円

住友電工ハードメタルスミダイヤコートボールエンドミルSDCB型。【特長】・被...

加工用途（加工形状）：

平面 / 側面 / 曲面 / R溝
工具材質：

超硬
コーティング：

非鉄用（ダイヤコート）
標準/追加工区分：

メーカー標準品
刃数(枚)：

2
シャンク径(mm)：

4
全長(mm)：

50
R精度(μm)：

-20～0
コーティング詳細：

SDCコート
刃径公差：

-0.02～0
首角(°)：

15
シャンク径公差：

h6

SDCB2R100-040-DCM20 解除

My部品表保存
比較

数量：
価格を確認

SDCB2R100-040-DCM20 の仕様・寸法情報

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

製品の基本仕様・特長

超硬金型の高能率加工に最適

金型加工を極める専用刃形を採用
新開発のダイヤモンドコーティングが安定した長寿命を発揮

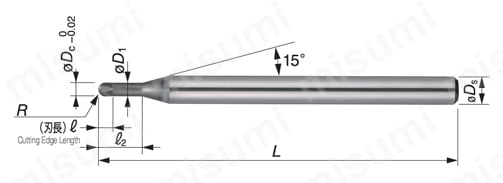

外形図

使用方法・使用事例

使用実例

加工条件

被削材	超硬合金AF1 （超々微粒合金）
工具	SDCB2R100-060
加工条件	n=30,000min^-1、 Vf=300mm/min ae=0.3mm、ap=0.1mm エアブロー

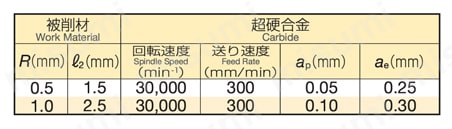

推奨切削条件

推奨切削条件表

切削条件時の注意

（1）安定した切削を行うため、精密加工機を使用してください。
（2）エアブローを推奨しますが、オイルミスト・外部給油でもご使用になれます。
ご使用の際は、加工時に発生する火花や工具破損による火災発生の危険がありますので、防火対策を必ず施してください。
（3）工具の突き出し量は、できるだけ短くしてご使用ください。
（4）設備性能等により条件が異なる事がありますので、その都度条件を調整してください。
（5）条件表の値は、目安を示しております。必要とする加工面品位に応じて切削条件を調整してください。

適用被削材

一般鋼	炭素鋼	合金鋼	プレハードン鋼	調質鋼ダイス鋼	高硬度鋼
一般鋼	炭素鋼	合金鋼	プレハードン鋼	調質鋼ダイス鋼	45～55 HRC	55～60 HRC	60～65 HRC
-	-	-	-	-	-	-	-

ステンレス鋼	Ti合金耐熱合金	鋳鉄	アルミ合金	銅合金	グラファイト	CFRP	超硬合金	硬脆材
ステンレス鋼	Ti合金耐熱合金	鋳鉄	アルミ合金	銅合金	グラファイト	CFRP	超硬合金	硬脆材
-	-	-	-	-	-	-	◎	○

型番リスト

表示件数:

型番	刃径(mm)	刃長(mm)	コーナ・ボール半径(mm)	首下長(mm)	首径(mm)	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

SDCB2R100-040-DCM20

1個

25,413円( 27,954円 )

1日目

詳細情報

基本情報

基本情報

住友電工ハードメタルスミダイヤコートボールエンドミルSDCB型。【特長】
・被削材：硬脆材

カタログ

商品TOP

類似品

ユニオンツール

UDCB UDCコート 2枚刃ボール

評価 0.0

通常価格(税別)： 17,280円

通常出荷日： 2日目
ユニオンツール

UDCBH 2枚刃 UDCコート超硬合金・硬脆材加工用ハイスピードボールエンドミル

評価 0.0

通常価格(税別)： 21,765円

通常出荷日： 2日目
三菱マテリアル

DC2SB 硬脆材加工用ダイヤモンドコーティングエンドミル

評価 0.0

通常価格(税別)： 23,986円

通常出荷日： 4日目

商品担当おすすめ

閉じる

SDCB2R100-040-DCM20で型番確定

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

スミダイヤコートボールエンドミルSDCB型の型番SDCB2R100-040-DCM20のページです。
型番SDCB2R100-040-DCM20に関する仕様情報を記載しております。

スミダイヤコートボールエンドミルSDCB型のレビュー

この商品のレビューはありませんレビューを書く

毎月3件以上の商品レビュー投稿で投稿件数×500円分の値引クーポンプレゼント！

この商品のバリエーション

型番
SDCB2R050-020-DCM20
SDCB2R050-030-DCM20
SDCB2R050-050-DCM20
SDCB2R100-025-DCM20
SDCB2R100-060-DCM20
SDCB2R100-100-DCM20

通常単価(税別)(税込単価)	最小発注数量	スライド値引	通常出荷日	刃径 (mm)	刃長 (mm)	コーナ・ボール半径 (mm)	首下長 (mm)	首径 (mm)
25,413円 ( 27,954円 )	1個	-	1日目	1	0.6	0.5	2	0.94
25,413円 ( 27,954円 )	1個	-	1日目	1	0.6	0.5	3	0.94
25,413円 ( 27,954円 )	1個	-	1日目	1	0.6	0.5	5	0.94
25,413円 ( 27,954円 )	1個	-	1日目	2	1.4	1	2.5	1.92
25,413円 ( 27,954円 )	1個	-	1日目	2	1.4	1	6	1.92
25,413円 ( 27,954円 )	1個	-	1日目	2	1.4	1	10	1.92
