タンガロイ

タンガロイ

タンガロイ・SPMN・四角形・ポジ・穴無・旋削チップ

タンガロイ・SPMN・四角形・ポジ・穴無・旋削チップ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
810円 ～ 1,310円
税込価格
891円 ～ 1,441円

【材種特長】・『AH120』耐摩耗性と耐欠損性のバランスに優れる材種、鋼、ステ...

詳細情報を確認する

(i)ご注意

  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
  • CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D/3D）を選択後、ダウンロードボタンをご利用ください。

型番

未確定7件の候補があります。

Loading...

商品情報

外形図

タンガロイ・SPMN・四角形・ポジ・穴無・旋削チップ 外形図

推奨切削条件

推奨切削条件表

材種 : AH120

ISO材種材種記号材料条件推奨切削速度（Vc）
P1炭素鋼、鋳鋼、快削鋼 <0.25%C焼なまし :125100-150 m/min
P2炭素鋼、鋳鋼、快削鋼 >=0.25%C焼なまし :19060-110 m/min
P3炭素鋼、鋳鋼、快削鋼 <0.55%C焼き入れ、焼き戻し :25050-100 m/min
P4炭素鋼、鋳鋼、快削鋼 >=0.55%C焼なまし :22060-110 m/min
P5炭素鋼、鋳鋼、快削鋼 >=0.55%C焼き入れ、焼き戻し :30050-90 m/min
P6低合金鋼、鋳鋼（合金成分5%以下）焼なまし :20060-110 m/min
P7低合金鋼、鋳鋼（合金成分5%以下）焼き入れ、焼き戻し :27560-110 m/min
P8低合金鋼、鋳鋼（合金成分5%以下）焼き入れ、焼き戻し :30050-90 m/min
P9低合金鋼、鋳鋼（合金成分5%以下）焼き入れ、焼き戻し :35050-90 m/min
P10高合金鋼、鋳鋼、工具鋼焼なまし :20060-110 m/min
P11高合金鋼、鋳鋼、工具鋼焼き入れ、焼き戻し :32550-80 m/min
P12ステンレス鋼、鋳鋼フェライト／マルテンサイト :20050-140 m/min
P13ステンレス鋼、鋳鋼マルテンサイト :24045-120 m/min
M14ステンレス鋼、鋳鋼オーステナイト :18040-130 m/min
K15ねずみ鋳鉄（GG／FC）パーライト／フェライト :18050-160 m/min
K16ねずみ鋳鉄（GG／FC）パーライト／マルテンサイト :26050-60 m/min
K17ノジュラー鋳鉄（GGG／FCD）フェライト :16050-80 m/min
K18ノジュラー鋳鉄（GGG／FCD）パーライト :25040-60 m/min
K19マレーブル鋳鉄フェライト :13060-100 m/min
K20マレーブル鋳鉄パーライト :23050-80 m/min
N21アルミニウム鍛造合金非硬化 : 60200-600 m/min
N22アルミニウム鍛造合金硬化 :100150-500 m/min
N23アルミニウム鋳造合金 <12% Si非硬化 : 75150-500 m/min
N24アルミニウム鋳造合金硬化 : 90100-300 m/min
N25アルミニウム鋳造合金 >12% Si耐熱 :130100-200 m/min
N26銅合金 >1% pb快削 :110100-200 m/min
N27銅合金真ちゅう : 9080-150 m/min
N28銅合金電気銅 :10050-100 m/min
N29非鉄金属デュロプラスチック、ファイバープラスチック : 6030-100 m/min
S31耐熱合金（Fe基）焼なまし :20020-40 m/min
S32耐熱合金（Fe基）硬化 :28015-30 m/min
S33耐熱合金（Ni又はCo基）焼なまし :25015-20 m/min
S34耐熱合金（Ni又はCo基）硬化 :35015-20 m/min
S35耐熱合金（Ni又はCo基）鋳造 :32015-20 m/min
S36チタン純 :31090-150 m/min
S37チタン合金アルファ+ベ-タ合金 硬化 :31020-50 m/min
H38焼入鋼焼入れ :56015-20 m/min
H39焼入鋼焼入れ :65415-20 m/min
H40チル鋳鉄鋳造 :40015-20 m/min
H41鋳鉄焼入れ :56015-20 m/min

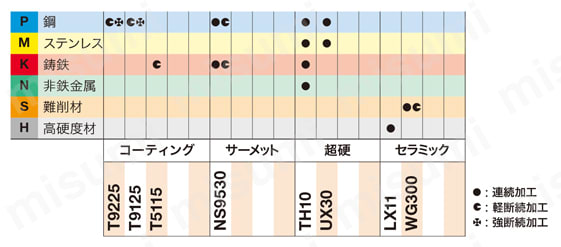

適用被削材

タンガロイ・SPMN・四角形・ポジ・穴無・旋削チップ 適用被削材

型番リスト

表示件数:
  1. 1
型番
被削材
コーナーR（ノーズR）(mm)
材種（母材）
コーティング
被削材状態
切れ刃長
厚さ
材種記号
CADデータ有無(2D/3D)
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
K（鋳鉄）[○]
0.4
超硬
CVDコーティング
軽断続
09
03（3.18）
T5115
2D

10個

810円( 891円 )

1日目

K（鋳鉄）[○]
0.8
超硬
CVDコーティング
軽断続
09
03（3.18）
T5115
2D

10個

810円( 891円 )

1日目

K（鋳鉄）[○]
0.4
超硬
CVDコーティング
軽断続
12
03（3.18）
T5115
2D

10個

970円( 1,067円 )

1日目

K（鋳鉄）[○]
0.8
超硬
CVDコーティング
軽断続
12
03（3.18）
T5115
2D

10個

970円( 1,067円 )

1日目

K（鋳鉄）[○]
1.2
超硬
CVDコーティング
軽断続
12
03（3.18）
T5115
2D

10個

970円( 1,067円 )

1日目

K（鋳鉄）[○]
0.8
超硬
CVDコーティング
軽断続
12
04（4.76）
T5115
2D

10個

1,310円( 1,441円 )

1日目

K（鋳鉄）[○]
1.2
超硬
CVDコーティング
軽断続
12
04（4.76）
T5115
2D/3D

10個

1,310円( 1,441円 )

1日目

  1. 1

Loading...

詳細情報

基本情報

【材種特長】
・『AH120』耐摩耗性と耐欠損性のバランスに優れる材種、鋼、ステンレス鋼、鋳鉄の一般的な加工に最適のPVDコーティング材種
・『UX30』は超硬合金材種

(i)ご注意

  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
  • CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D/3D）を選択後、ダウンロードボタンをご利用ください。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
