シグマ光機

シグマ光機ペランブロッカプリズム

評価 0.0 0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 85,500円

税込単価: 94,050円

【特長】・ペランブロッカプリズムはブリュスター分散プリズムの一種で、入射方向に...

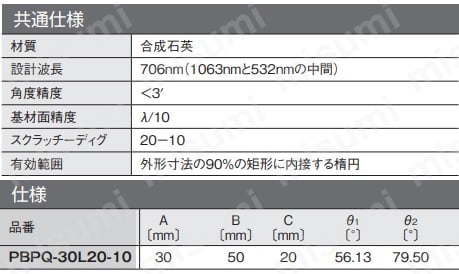

A(mm)：

30
B(mm)：

50
C(mm)：

20
θ1：

56.13°
θ2：

79.5°
アズワン型番：

61-6948-91

PBPQ-30L20-10 解除

My部品表保存
比較

数量：
価格を確認

商品情報

商品情報を表示

指定中の仕様・寸法情報

絞り込み条件

出荷日

解除
- すべて
- 15日以内

型番リスト

表示件数:

型番	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

PBPQ-30L20-10

1個

85,500円( 94,050円 )

15日目

詳細情報

基本情報

【特長】
・ペランブロッカプリズムはブリュスター分散プリズムの一種で、入射方向に対し直角で出射する特徴があります。
・YAGレーザをブリュスター角度で入射させると、基本波(1064nm)と2倍波(532nm)をビームを分離することができます。
・ブリュスター角度と臨界角を使用しているので、反射による損失が発生せず、高い透過率が得られます。
・ペランブロッカプリズムはコーティングがないので、高エネルギーのパルスレーザでも使用することができます。
・プリズムするYAGの基本波(不可視光)、または、2倍波(緑)のビームの光量が最小になる角度(ブリュスター角度)に合わせて使用します。
・レーザビームの偏光方向はプリズムの底面と平行になるように変換してご使用ください。
・多波長発振ののArレーザの分光にも使用できます。
・※紫外波長の出射ビームはブリュスター角度から外れているので、無反射にはなりません。
・※非偏光の分散プリズムとしても使用できますが、ブリュスター角度で入射させないと、入射角度に対し直角に出射しません。
・※S偏光のレーザビームを入射させても分光することはできますが、入射面と出射面で反射損失が発生します。
・※ノーコート面に指紋や汚れが付くと、全反射や無反射の効果が得られなくなります。
・※ノーコート面には、何物にも接触させないでご使用ください。
・※実測のA・B寸法は面取りを含むので、若干短くなります。
・※寸法公差は面取りを含まない各面の交差位置で定義されます。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

シグマ光機ペランブロッカプリズムの型番PBPQ-30L20-10のページです。
型番PBPQ-30L20-10に関する仕様情報を記載しております。
