スモールチャック SCシリーズ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

イマダ

イマダ

スモールチャック SCシリーズ

  • 数量スライド割引
評価 5.0平均満足度5.0 この商品のレビューをみる（1件）
通常価格(税別)
10,875円 ～ 20,942円
税込価格
11,963円 ～ 23,036円

【特長】・細い形状のテストピースをはさむのに適しています。・軽量なので低荷重の...

詳細情報を確認する

(i)ご注意

  • 商品画像はSC-3です。型番により形状などが異なります。

型番

未確定7件の候補があります。 型番リストから選択するか、仕様を選択し型番を確定してください。

Loading...

製品特長・仕様

製品の基本仕様・特長

型番SC-3SC-8
許容荷重100N150N
口幅3mm8mm
開き幅（最大）1mm1mm
本体重量 ※1約21g約21g
材質スチールスチール
取付ネジM6M6

※ 歯切りがしてあるため切断しやすいサンプルには不向きです。
※ 焼き入れしたような硬い試料、表面が滑る試料には不向きです。
※1 アタッチメントの重量も、フォースゲージへの荷重として負荷されます。フォースゲージに取り付けてご使用の際は、アタッチメント重量を考慮し荷重値選定をしてください。

外形図

単位：mm

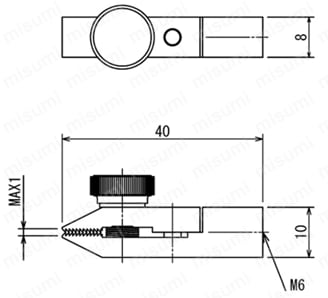

スモールチャック SCシリーズ 外形図1

SC-3

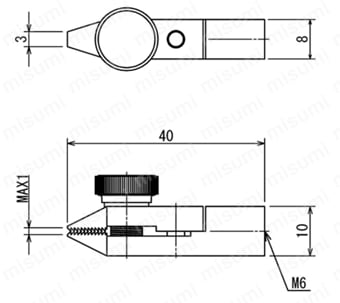

スモールチャック SCシリーズ 外形図2

SC-8

商品情報を表示

絞り込み条件：5 項目の仕様が未選択です

すべて解除

型番リスト

表示件数:
  1. 1
型番
許容最大荷重(N)
外形寸法(mm)
詳細タイプ
トラスココード
質量(g)
取付ネジ
サイズ(mm)
材質
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
500
20×64×12
標準幅
838-4777
73.000
M6
フィルム幅:最大20、フィルム厚:最大2
鉄

1個

10,875円( 11,963円 )

1日目

250
20×53×8
標準幅
838-4778
25.000
M6
フィルム幅:最大20、フィルム厚:最大2
アルミニウム

1個

10,875円( 11,963円 )

10日目

250
20×64.5×12
片ウレタン歯
522-2338
40.000
M6
フィルム幅:最大20、フィルム厚:最大2
アルミニウム

1個

20,942円( 23,036円 )

10日目

500
40×64×12
幅広タイプ
838-4779
125.000
M6
フィルム幅:最大40、フィルム厚:最大2
鉄

1個

10,984円( 12,082円 )

13日目

250
40×64.5×12
片ウレタン歯幅広タイプ
522-2354
70.000
M6
フィルム幅:最大40、フィルム厚:最大2
アルミニウム

1個

20,942円( 23,036円 )

19日目

100
W40×D8×(H15)
-
838-4812
20.000
M6 P１
開き幅:Max 1、口幅:3
-

1個

10,875円( 11,963円 )

1日目

150
W40×D8×(H15)
-
838-4813
21.000
M6 P１
開き幅:Max 1、口幅:8
-

1個

10,875円( 11,963円 )

1日目

  1. 1

Loading...

詳細情報

基本情報

【特長】
・細い形状のテストピースをはさむのに適しています。
・軽量なので低荷重の測定にも安心してお使いいただけます。
・狭い場所での測定にもご使用いただけます。

(i)ご注意

  • 商品画像はSC-3です。型番により形状などが異なります。
  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
