直角肩加工用カッタ Tung-Triシリーズ HPA10-M形
画像をクリックして拡大イメージを表示する
画像にマウスを合わせてイメージを拡大する
- 通常価格(税別)
- 28,990円 ～ 34,390円
- 税込価格
- 31,889円 ～ 37,829円
【特長】・工具径：φ25, 32mm・モジュラータイプカッタヘッド
-
- 最大切り込み深さ (Ad)(mm)：
- 10
-
- エア穴：
- あり
-
- 適合インサート：
- TOMT10○○○
-
- CADデータ有無(2D/3D)：
- 2D／3D
(i)ご注意
- 〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の"価格を確認"ボタンをクリック頂くと最新価格が表示されます。
型番
未確定2件の候補があります。
Loading...
商品情報
製品特長・仕様
製品の基本仕様・特長
- 幅広い領域で加工可能

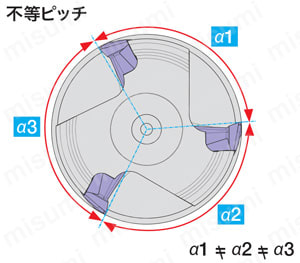

特殊多段逃げ面の採用と、共振が生じにくい不等ピッチによって、
加工中のびびり振動を抑制

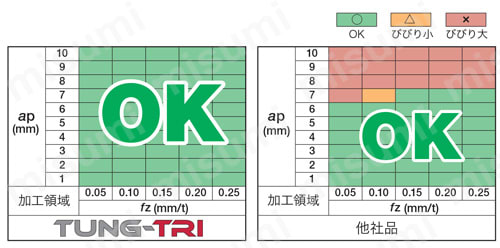

■加工領域の比較
カッタ ：EPA10R032M32.0-03N（φ32 mm, z = 3）
インサート：TOMT100404PDER-MJ
材種 ：AH3135
被削材 ：S55C（200 HB）
切削速度 ：Vc = 150 m/min
切削幅 ：ae = 32 mm
機械 ：立形 M/C, BT50
- 高い信頼性

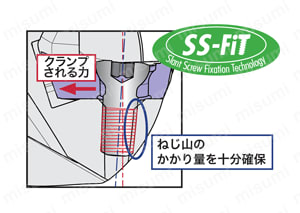

大径ねじと"SS-FIT"技術の採用により、クランプ剛性の大幅アップ
■ねじサイズ

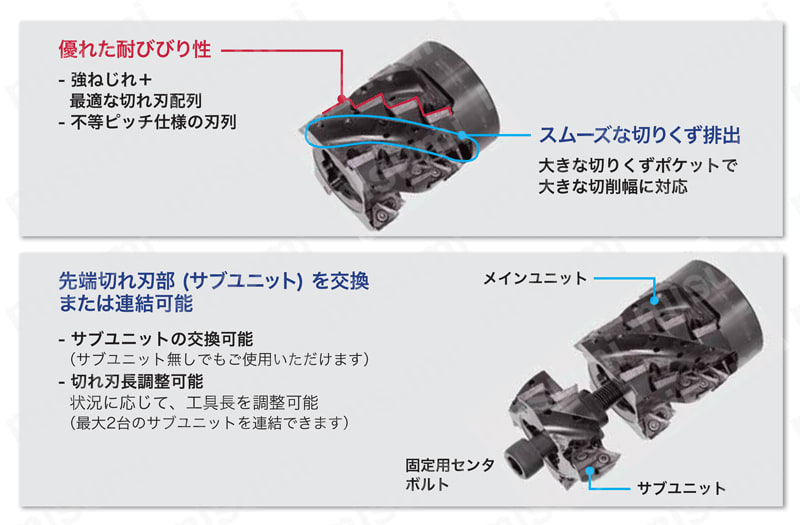

- ラフィングタイプを設定

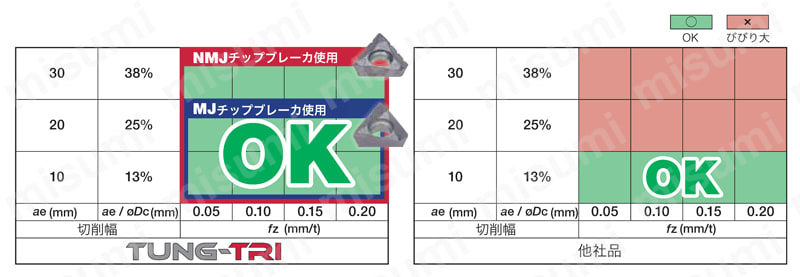

加工領域の比較
びびりが強くに、また低抵抗なため、広い加工領域を実現
NMJチップブレーカの使用で、別次元の加工領域に！
■加工領域の比較
カッタ：TLA15R080L070M31.7-04M （φ80 mm, z = 4）
インサート：TOMT150608PDER-NMJ, TOMT150608PDER-MJ
材種：AH3135
被削材：SCM440（270HB）
切削速度：Vc = 100 m/min
切込み：ap = 55 mm
切削油：乾式
機械：立形 M/C, BT50, 主軸動力 37kW

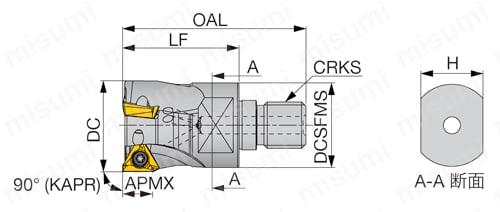

外形図
高精度壁面加工用カッタヘッド（タングフレックス対応）TO*T10形インサート使用
GAMP = +9.5°～ +11°,GAMF = -4.5°～ -0.5°
※ 推奨締付けトルク（N・m）：SR14-562/S=2.5

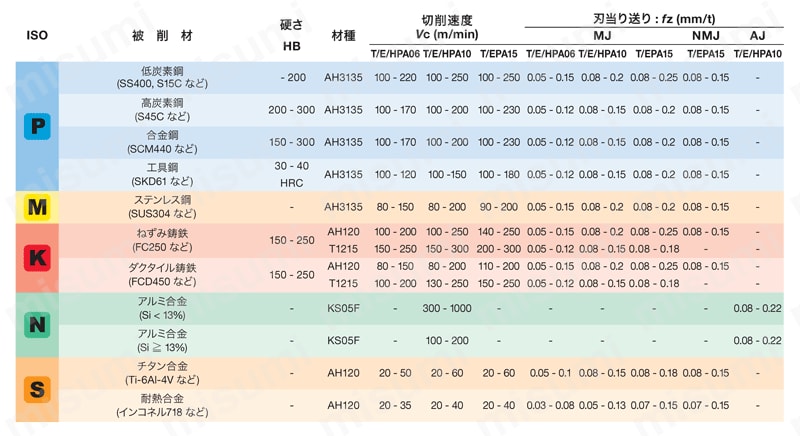

推奨切削条件
推奨切削条件表
- 本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
- 加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。
- NMJブレーカの使用時は切りくず厚みが0.15mmを超えないようにご注意ください。
- 切りくずが滞留しやすい場合には、切りくず噛み込みを防止するためにエアブローを用いて切りくずを除去してください。
- 鋳肌などの切り込み変動がある場合や断続部の多い被削材を加工する場合には、刃当り送り fz を下限側に設定してください。
- 機械、被削材の剛性、主軸の出力などにより、加工条件は制限されます。切込みや切削幅、工具突き出し量が大きい場合は、Vc , fz を下限側に設定し、機械の動力、振動などを見極めてご使用ください。
型番リスト
- 表示件数:
| 型番 |
刃径 D(φ) |
刃数(枚) |
寸法 Lf(mm) |
寸法 C |
寸法L6(mm) |
寸法φD3(mm) |
取付ボルト Ts |
ボス厚 T(mm) | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
25
|
2
|
35
|
10
|
57
|
21
|
M8
|
17
| 1個 | 28,990円(
31,889円
) | 1日目 | |
32
|
3
|
40
|
12
|
63
|
29
|
M10
|
22
| 1個 | 34,390円(
37,829円
) | 1日目 |
Loading...
詳細情報
基本情報
【特長】
・工具径：φ25, 32mm
・モジュラータイプカッタヘッド
(i)ご注意
- 〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の"価格を確認"ボタンをクリック頂くと最新価格が表示されます。
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
